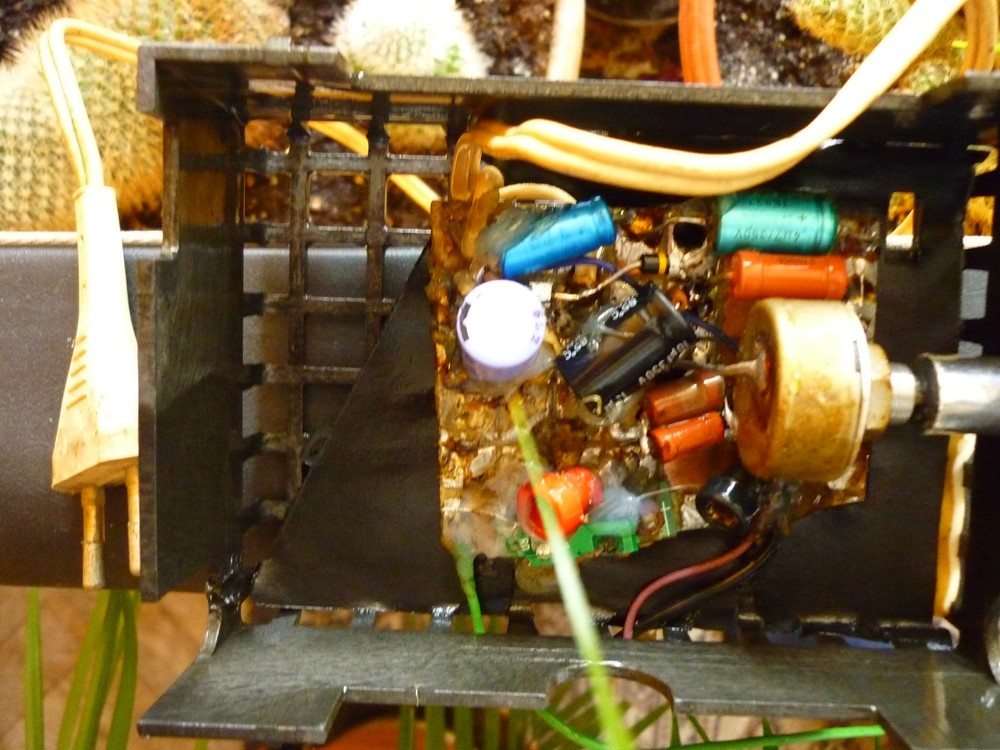

Udělal jsem si přípravek na měření napětí tranzistorů a zenerek s potenciometrem, je tam diodový zdvojovač, kondenzátory, potenciometr a ledka, která když se rozsvítí, znamená to, že tranzistorem začal téct proud, do červené a černé zdířky se připojuje voltmetr. Na síťové zástrčce je označená fáze, aby to nekopalo při zapojování kovových kádéček.
Když připojím darlington, třeba BD647, někdy nastane takový zvláštní jev, v tranzistoru na hranici jeho průrazného napětí začne jakoby pískat a ručička voltmetru se pohne doprava, když přidám potenciometrem víc napětí, pískání přestane, ručička se vrátí a ukazuje průrazné napětí. Dává to asi 2mA na plno 600V.
Co je to za jev ? Dělají to jenom darlingtony a ještě k tomu ne všechny a jenom při měření mezi kolektorem a emitorem s odpojenou bází.
Aby uvedený jev nastal, musí se potenciometrem ladit napětí těsně se blížící průraznému, když to nechám naplno a připojuju tranzistory, jev nenastane.
Darlingtony BD647
Moderátor: Moderátoři
Darlingtony BD647
- Přílohy
-
003.JPG- (185.72 KiB) Staženo 223 x
Myslím, že tohle TRÁPÍTKO je kandidátem na adaptér pro snadnej zisk Darwinovy ceny - už jen z ohledu na to, že tam máš galvanicky spojený části se sítí 230V přístupný dotyku a připojený je to šňůrou určenou pro spotřebiče třídy II (bez oddělovacího trafa atd). I když jsme bastlíři neboli lidi schopný (skoro) všeho, tohle je docela dost i na bastlířskej web. Jo, pokud bys to napájel přes oddělovací trafo (trafa) - třeba dvě stejný spojený sekundárama "do šlusu", jeden primár do zásuvky, druhej je zdroj relativně měkkýho proudu o napětí cca 210-220V JEN MEZI SVÝMA VÝVODAMA = je plovoucí, oddělenej od země, tudíž BEZPEČNEJ...
No a k tomu pískání - najdi si co to je "Avalanche generator" případně "lavinovej jev" - zkus si nakreslit jak vypadá ten darlington připojenej k obvodu, když mu odpojíš bázi, kde je jaká kapacita a zkus si cvičně spočítat časovou konstantu toho potenciometru (kterým to reguluješ) spolu s parazitní kapacitou schovanou v tom futrálu Darlingtonu. A zkus si vzít oscilo a podívat se jak vypadá průběh třeba na malým kolektorovým odporu, vloženým do cesty proudu u toho pískajícího tranzistoru. Obecně - máš tam asi relaxační oscilátor, kterej vznikne rozkmitáním toho trandu na základě jeho velký vnitřní kapacity a relativně vysokýho zesílení...
No a k tomu pískání - najdi si co to je "Avalanche generator" případně "lavinovej jev" - zkus si nakreslit jak vypadá ten darlington připojenej k obvodu, když mu odpojíš bázi, kde je jaká kapacita a zkus si cvičně spočítat časovou konstantu toho potenciometru (kterým to reguluješ) spolu s parazitní kapacitou schovanou v tom futrálu Darlingtonu. A zkus si vzít oscilo a podívat se jak vypadá průběh třeba na malým kolektorovým odporu, vloženým do cesty proudu u toho pískajícího tranzistoru. Obecně - máš tam asi relaxační oscilátor, kterej vznikne rozkmitáním toho trandu na základě jeho velký vnitřní kapacity a relativně vysokýho zesílení...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě
!!!
A kutilmile - nelituju tě
!!!Myslel jsem si, že to nějak souvisí s kapacitou, malým proudem v oblasti okolo průrazného napětí a velkým zesílením darlingtonů a v ten okamžik po naladění potenciometrem začne oscilovat.

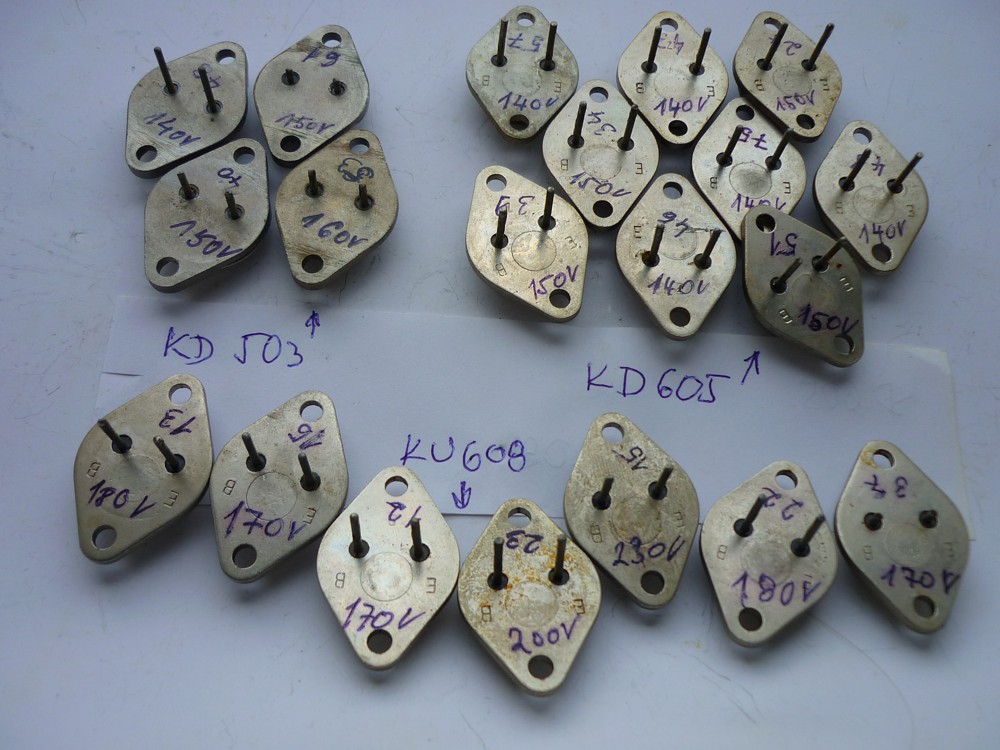

Obrázek po měření Uceo a bety různých tranzistorů KD503, KD605 a KU608, když zapojíš zástrčku do zásuvky špatně, pozná se to hned, kádéčka kopou, potenciometr nekope.
KD605 z Merkurů mají stejné Uceo jako KD606 z C110ST, kolem 140 až 150V a KU608 z Merkurů 160 až 200V bez odporu mezi bází a emitorem.
S odporem to vyletí až na 300V
Obrázek po měření Uceo a bety různých tranzistorů KD503, KD605 a KU608, když zapojíš zástrčku do zásuvky špatně, pozná se to hned, kádéčka kopou, potenciometr nekope.
KD605 z Merkurů mají stejné Uceo jako KD606 z C110ST, kolem 140 až 150V a KU608 z Merkurů 160 až 200V bez odporu mezi bází a emitorem.
S odporem to vyletí až na 300V
- Přílohy
-
- 013.JPG
- (159.08 KiB) Staženo 154 x
. Takové jsem na snímači charakteristik nikdy nenaměřil. Ale měřil jsem jich jen asi 10. Ty jich máš určitě tisíce.-
Artaban001
- Příspěvky: 10090
- Registrován: 01 dub 2004, 00:00
- Bydliště: Pendrov
Hoď sem schéma toho Tvýho trápítka..
Jinak z tranzistoru KC 508 mám udělaný tester kondenzátorů. A zapojenou bázi taky nepotřebuje. Zapojení tranzistoru alá Diak.. (lavinový generátor).
Jinak se zajímavě chovají "nakřápnutý" polovodiče, nebo v nestandartním zapojení.
Setkal jsem se z triakem, který byl probitý pouze v jednom směru, takže bez řídícího napětí se tvářil jako dioda. Setkal jsem se z tranzistorem, kterýmu prosakoval kolektor na bázi, takže v digitronových hodinách držel rozsvícený stále jeden segment (indentifikoval jsem ho tak, že jsem odpojil budící odpor do báze a bázu jsem šlusl na emitor. Segment zhasl). Jinak při malým napětí byl v pořádku.
některý ruský zenerky přes hodně velký odpor připojený na 24VDC jsou tak pronikavým šumovým generátorem, že zruší příjem veškerýho rádiového vysílání v okolí..
tranzistor KDXXX zapojený v "inverzním režimu" bez účasti báze na zdroj nad 15V s omezením proudu na 1A či 2A při chybějícím pouzdře lze pozorovat slabé žluté záření vycházející z čipu (viditelné ve tmě v mezerách "meandru") - tranzistor se za chvíli dosti přehřeje..
Jinak z tranzistoru KC 508 mám udělaný tester kondenzátorů. A zapojenou bázi taky nepotřebuje. Zapojení tranzistoru alá Diak.. (lavinový generátor).
Jinak se zajímavě chovají "nakřápnutý" polovodiče, nebo v nestandartním zapojení.
Setkal jsem se z triakem, který byl probitý pouze v jednom směru, takže bez řídícího napětí se tvářil jako dioda. Setkal jsem se z tranzistorem, kterýmu prosakoval kolektor na bázi, takže v digitronových hodinách držel rozsvícený stále jeden segment (indentifikoval jsem ho tak, že jsem odpojil budící odpor do báze a bázu jsem šlusl na emitor. Segment zhasl). Jinak při malým napětí byl v pořádku.
některý ruský zenerky přes hodně velký odpor připojený na 24VDC jsou tak pronikavým šumovým generátorem, že zruší příjem veškerýho rádiového vysílání v okolí..
tranzistor KDXXX zapojený v "inverzním režimu" bez účasti báze na zdroj nad 15V s omezením proudu na 1A či 2A při chybějícím pouzdře lze pozorovat slabé žluté záření vycházející z čipu (viditelné ve tmě v mezerách "meandru") - tranzistor se za chvíli dosti přehřeje..
Podle údajů výrobce k BD647 má darlington zesílení nejméně 750 při proudu 3 A. Při menším proudu bude h21E počítej zesílení 1000 a víc, to by bylo, aby zbytkový proud prvního tranzistoru či jeho šum nezačal otevírat tranzistor druhý.
Dej sem zapojení toho mučítka, třeba na něco přijdeme.
Dej sem zapojení toho mučítka, třeba na něco přijdeme.
Naposledy upravil(a) Hill dne 29 čer 2015, 20:21, celkem upraveno 1 x.
Já mám zase vyzkoušené, že KD503 v inverzním režimu se neodprásknou při připojení natvrdo na 12V akumulátor, ale začnou silně topit, jiné se odprásknou.

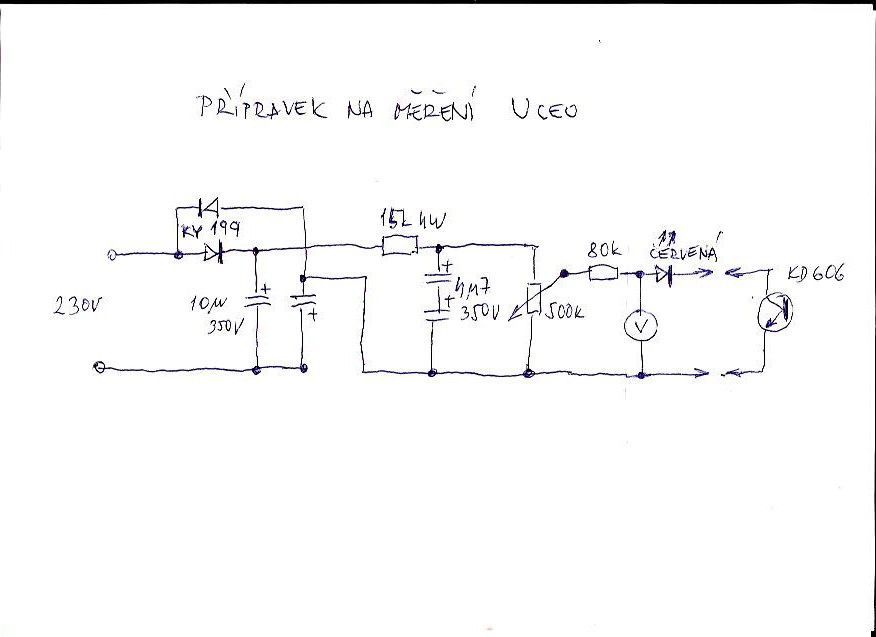

Zapojení je- z jednoho drátu ze zásuvky vedou dvě diody, za nimi dva kondíky proti druhému drátu ze zásuvky, za diodami vzniká přes 600V, pak je potenciometr M5, z něho odpor s ledkou a krokodýlky na kolektor emitor.
Zapojení je- z jednoho drátu ze zásuvky vedou dvě diody, za nimi dva kondíky proti druhému drátu ze zásuvky, za diodami vzniká přes 600V, pak je potenciometr M5, z něho odpor s ledkou a krokodýlky na kolektor emitor.
