VN trafo HR8230 alebo VTN13525033 do TV Tesla

Zpráva

Onkyo · #1 Příspěvek od **Onkyo** » 09 srp 2015, 20:05

Neviete kde by som zohnal este toto trafo?

samponek · #2 Příspěvek od **samponek** » 09 srp 2015, 20:46

To nevím, ale pokud je to televize, na které by mě záleželo, naaplikoval bych tam vn trafo z Rubínu s kaskádou a ostřícím trimrem, přidal z kaskády kondenzátor na zem, odpory pro screen a přizpůsobil vývody a se sháněním si hlavu nelámal. :roll:

Stejně tam jde jen o to, aby do anody šlo vysoký, něco do vychylek a 200V do RGB + regulace horizontálu.

Kremik · #3 Příspěvek od **Kremik** » 10 srp 2015, 04:55

samponek píše:Stejně tam jde jen o to, aby do anody šlo vysoký, něco do vychylek a 200V do RGB + regulace horizontálu.

Pacient: "Odešla mi ledvina."
Doktor Šamponek: "Nevadí, tu vyhodíme, proklemujem ji kouskem hadičky do které dáme papírový kapesníček. Stejně tam jde jen o to, aby filtroval krev ..."

Nic ve zlým, chlapče, ale začíná na Tobě být vidět, že všeho moc škodí.

samponek · #4 Příspěvek od **samponek** » 10 srp 2015, 07:05

Další schůdné řešení, televize - směr sběrný dvůr, případně ji tam vyměň za jinou, funkční,popis regenerace obrazovky tady je, vn trafa do starých Tesel už tam dávno skončily..

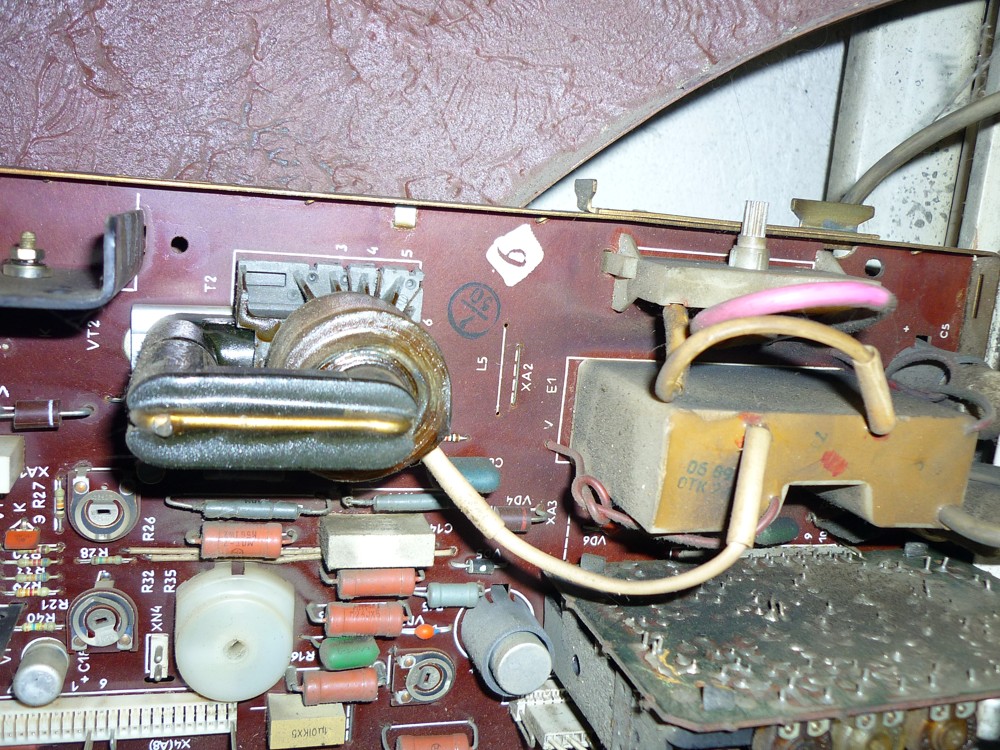

V původním trafu má probitý násobič, dělá to zátěž a televize nehraje, se starým Rubínovým trafem pojede dalších deset let.

Kus desky s trafem a násobičem uřízni flexou za trimrem pro screen ( to bílý kulatý nalevo ) a přidělej na bok a propoj drátama. 0 kč, dvě hodiny práce.

#5 Příspěvek od **rnbw** » 10 srp 2015, 08:34

V Madarsku: http://www.hqelektronika.hu/en/product/ ... rrency=EUR

omegatv · #6 Příspěvek od **omegatv** » 10 srp 2015, 09:59

Limel electronic ho ma na sklade stoji 18.40E.Objednaj do 3 dni ti pride.

TomasX · #7 Příspěvek od **TomasX** » 10 srp 2015, 11:46

samponek píše:.... naaplikoval bych tam vn trafo z Rubínu s kaskádou a ostřícím trimrem,.... .

Hrůzou mě stojí vlasy na hlavě (ten zbytek co mě tam zůstal), že by někdo chtěl tímhle způsobem opravit TV Tesla.

Něco málo o tom vím, :oops:

( asi 40 let jsem je profesionálně opravoval) současně obdivuju um a znalosti takového "odborníka", protože vím jaký problém je v horizontálu cokoli nahradit a přispůsobit.
Pravda, že teoreticky a na netu jde všechno lehce. :lol:

Milan74 · #8 Příspěvek od **Milan74** » 10 srp 2015, 12:18

Avelmak,ale na objednávku

samponek · #9 Příspěvek od **samponek** » 10 srp 2015, 12:37

Kdybych to z nudy nedělal, nebudu o tom psát, stačí si pohlídat odbočku na trafu pro odpíchnutí cca170 až 210V pro RGB, pokud telka do které se to aplikuje to brala z vn trafa, no uznávám, že pro nezkušeného to není to pravé ořechové a zdaleka nejlepší řešení je sběrný dvůr.

Vn trafa jsou skoro všechny stejné, akorát mají jinak zapojené vývody vinutí. Studený konec bývá často na stejném místě a hlavní vinutí také, zbytek se už musí přizpůsobit. U CRT televiz, které maji procesor, funguje regulace horizontálu dobře a ve velkém rozsahu.

omegatv · #10 Příspěvek od **omegatv** » 10 srp 2015, 15:11

Pan asi nema schajnu o aku Teslu ide.Trafo je split a to neni mozne len tak niecim nahradit.Ak si to predstavuje tak jednoducho,tak nech si pozrie katalog firmi HR odhadom je tam 20000 typov VNtraf a pravdepodobnost ze sa dva zhoduju je 1 ku 10000.

samponek · #11 Příspěvek od **samponek** » 10 srp 2015, 16:09

Trafo je Split a vyplývá to ze zadání vlákna a také je to vedle programu v procesoru jediná součástka, kterou si každý výrobce mohl nechat udělat podle svého, odpory, kondíky a tranzistory jsou všechny stejné.

Dřív stačil jeden KT838A, dal se do zdroje i do vodorovného rozkladu, pak se to zvrhlo na 60.000 typů tranzistorů a tisíce z nich jsou stejné.

2SK2487 a 2SK2847, není to překlep, 2847 má o 100V méně, oba byly ve vodorovných rozkladech monitorů s tím, že 2847 později.

Kremik · #12 Příspěvek od **Kremik** » 10 srp 2015, 17:04

Samponku, máš pravdu, ale vždycky jenom z půlky. A ta druhá půlka je vždycky průser

Edit: Vida, ono mi to slovo i prošlo

samponek · #13 Příspěvek od **samponek** » 10 srp 2015, 17:10

Tady je důležitý, aby telka hrála, všechno ostatní je podružné, přesto, že musíš vědět jak to zapojit.

omegatv · #14 Příspěvek od **omegatv** » 10 srp 2015, 17:21

Ja som pred nejakym casom skusal nahradit trafo v daewo,telka ak by nesla bola by na vyhazov.Mam pozustatky VN traf asi 30 kus.Od každeho mam schema zapojenia a napetia.Podla schemy a napeti som sa pokusal najst nejaku pribliznu nahradu a aby nebolo potrebne prehazovat vsetky vyvody.nasel som jeden kede bolo potrebne prehodit iba 3 vyvody.No napetie na procik vybehlo tak ze je v tahu.Takze stejne to pojde na SD.takze to neni take jednoduche ako si predstavujes.

samponek · #15 Příspěvek od **samponek** » 10 srp 2015, 17:26

Základní věci jako jsou napětí na vinutí si musíš na přípravku ohlídat, ne že to rovnou nacpeš do telky a zapneš, to je pak nasnadě, že něco přestřelíš.

Píšeš, že odešel procesor, vyplývá z toho, že si nevhodně zapojil zpětnou vazbu regulace horizontálu. ( odbočka, nebo vinutí s příliš velkým napětím proti kostře, nebo tam nedal vhodný odporový dělič )
