Prosím Vás potřebuji nahrát z PC na kotoučák. (konkrétně mám typ B93 a B700). Nevíte prosím jak je zapojen ten konektor DIN pro nahrávání ? (předpokládám,že to bude na obou přístrojích stejné).
někde píší,že u kotoučáku je DIN zapojen takto :
pin 1 - vstup L
pin2 - GND
pin4 - vstup R
je to opravdu takto?A nebude lepší na každý kanál dát odpor (třeba 100R)?
V krytu konektoru je místa dost.
nahrávání z PC na kotoučák
Moderátor: Moderátoři
Prostřední je kostra a krajní jednička a čtverka ( u sterea ) je vstup.
Kotoučák má velkou citlivost, tak tam dej nějakej poťák, abys to srazil z asi 100 až 200mV na asi 20mV.

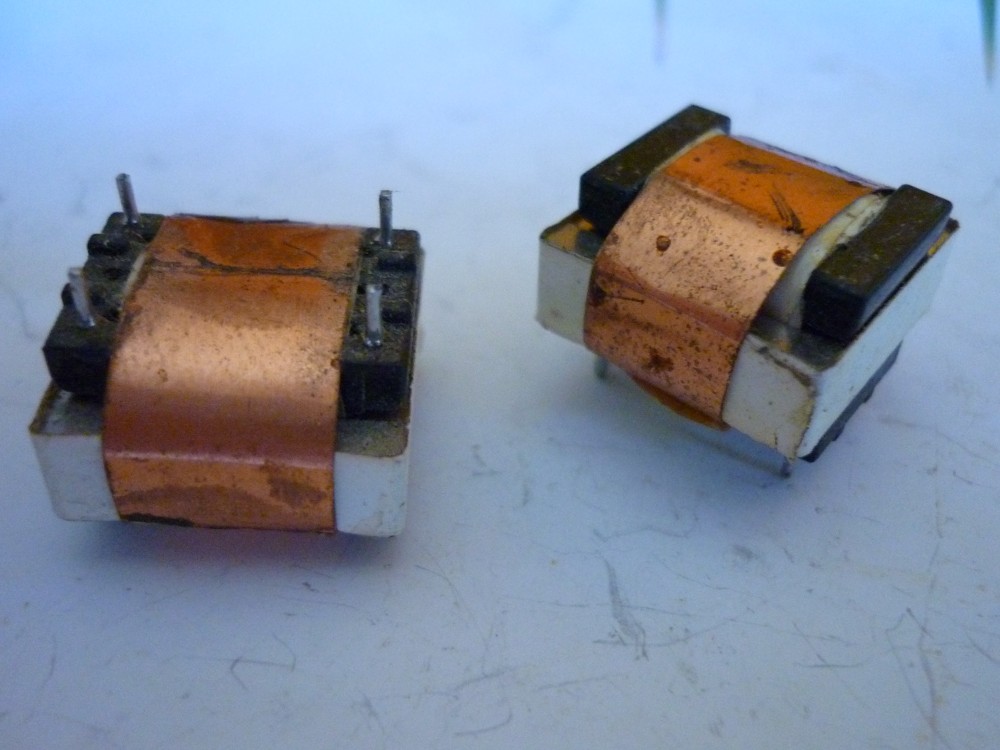

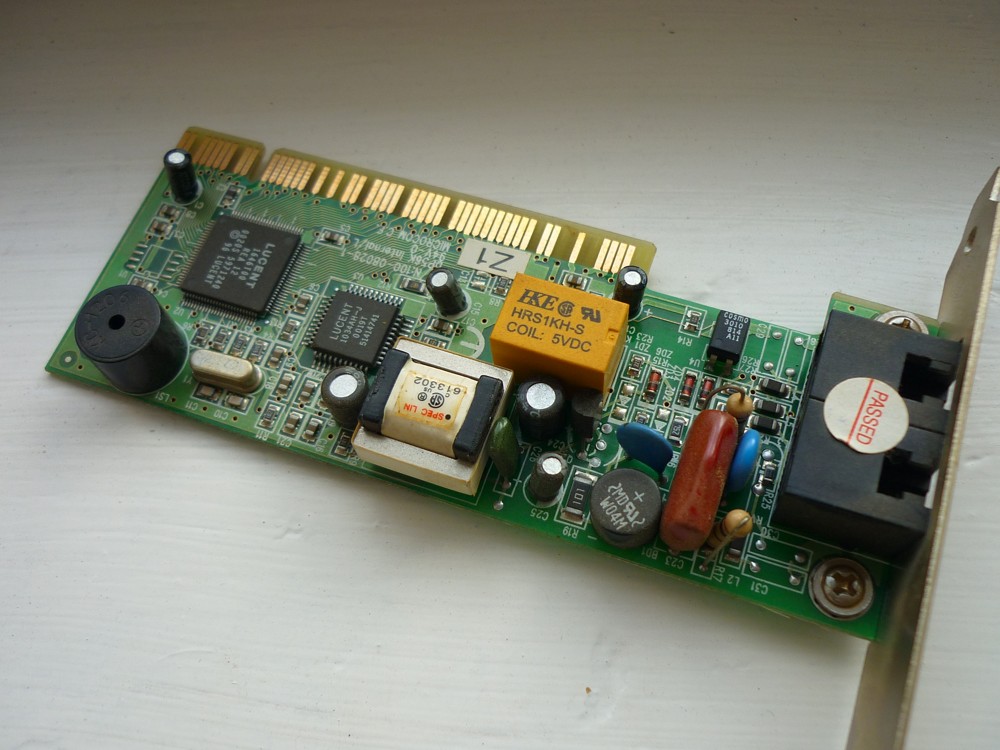

Mezi počítač a kotoučák dej oddělovací trafo 1 : 1 stačí normální ze starýho počítače z desky modemu. Máš jistotu, že nebudou nikde lítat jiskry a PC nevybouchne.
Kotoučák má velkou citlivost, tak tam dej nějakej poťák, abys to srazil z asi 100 až 200mV na asi 20mV.
Mezi počítač a kotoučák dej oddělovací trafo 1 : 1 stačí normální ze starýho počítače z desky modemu. Máš jistotu, že nebudou nikde lítat jiskry a PC nevybouchne.
- Přílohy
-
009.JPG- (143.7 KiB) Staženo 92 x
Nevyznám se v tom, ale čekal bych, že většina magnetofonů má dvouvodičovou šňůru na 230V, jsou plovoucí, takže zemní smyčka by se neměla objevit.
U tohoto byl dvouvodičový přívod. https://www.youtube.com/watch?v=idXY85BSVQ8
U tohoto byl dvouvodičový přívod. https://www.youtube.com/watch?v=idXY85BSVQ8
-
Lukas-Peca
- Příspěvky: 4506
- Registrován: 06 kvě 2007, 00:00
- Bydliště: Zlín
- Kontaktovat uživatele:
Zapojení konektoru je nejjednodušší prostě vyzkoušet. Pro připojení PC je vhodný vstup pro gramofon, pokud ho magneťák má, ostatní mají zbytečně velkou citlivost a je nutné hodně ubrat na PC hlasitost. Trafo je zbytečné, ale je vhodné nejdříve propojit signálový kabel a pak teprve zapojit magneťák do sítě.
Hydrawerk píše:Nevyznám se v tom, ale čekal bych, že většina magnetofonů má dvouvodičovou šňůru na 230V, jsou plovoucí, takže zemní smyčka by se neměla objevit.
U tohoto byl dvouvodičový přívod. https://www.youtube.com/watch?v=idXY85BSVQ8
Ano drtivá většina jsou spotřebiče 2. třídy (vynechejme elektronkové), ale výjimka se najde. Myslím že jsem viděl Sony cívkáč co byl 1. třída
Naposledy upravil(a) ZVUK2000 dne 02 lis 2015, 16:55, celkem upraveno 2 x.
Ale howning, pánové, a ty, Šamponku v tom máš hokej: magnetofony B93 i B700 jsou s dvojitou izolací, čili zem si vezmou po signálovém kablíku z počítače. Ten kapacitní proud mezi primárem a sekundárem trafa v magneťáku je tak nepatrný, že se nestane vůbec nic.
Sluchátkový výstup ze zvukové karty nemá sice normalizovanou linkovou úroveň, ale cpát to do mikrofonního nebo "diodového" vstupu (pro rádio), tedy do pinů 1 a 4, je opravdu nesmysl - muselo by se to zeslabit na úroveň v řádu maximálně jednotek milivoltů. To vyžaduje odporový dělič, protože tak moc zeslabit výstup zvukové karty už v počítači znamená nahrávat i se šumem a veškerým cestou nasbíraným habrajsem.
Na jediném vysokoúrovňovém vstupu (pro krystalovou přenosku gramofonu) ale ten dělič už uvnitř magnetofonu je a k vybuzení pásku na plnou úroveň bohatě stačí. Jen bude potřeba odzkoušet polohu potenciometrů řízení úrovně záznamu (vhodná je asi tak mezi čtyřkou a osmičkou) a dorovnat ji řízením hlasitosti z počítače. Výstup z počítače nesmí limitovat, ale je zbytečné mu ubírat hlasitost příliš.
Další (vyjíždění a stahování úrovně) už budeš dělat potenciometry na magnetofonu.
Vstupy levého a pravého kanálu v B700 jsou spojené paralelně, to by se mohlo zvukové kartě poněkud nelíbit, tak není na škodu připojit každý kanál přes odpor alespoň 68 Ω (typická impedance sluchátek je 32 Ω, takže je třeba nejméně dvojnásobek), ale, když použiješ třeba 2x 220 Ω nebo 2x 470 Ω, na úrovni se to nepozná, protože impedance vstupu GRAMO na pinech 3 (levý) a 5 (pravý) je nejméně o tři řády vyšší, takže v rozsahu těch 68 Ω až asi 27 kΩ je rozdíl hlasitosti menší, než 0,5 dB.
Ale i toto už tu na Bastlírně víckrát bylo, například příklad:
Tady sice píšu o DIN konektoru v rádiu, které na vstupech 3 a 5 očekává vysokou úroveň z magnetofonu, ale na stejných vstupech očekává vysokou úroveň i vstup GRAMO v magnetofonech Tesla:
Sluchátkový výstup ze zvukové karty nemá sice normalizovanou linkovou úroveň, ale cpát to do mikrofonního nebo "diodového" vstupu (pro rádio), tedy do pinů 1 a 4, je opravdu nesmysl - muselo by se to zeslabit na úroveň v řádu maximálně jednotek milivoltů. To vyžaduje odporový dělič, protože tak moc zeslabit výstup zvukové karty už v počítači znamená nahrávat i se šumem a veškerým cestou nasbíraným habrajsem.
Na jediném vysokoúrovňovém vstupu (pro krystalovou přenosku gramofonu) ale ten dělič už uvnitř magnetofonu je a k vybuzení pásku na plnou úroveň bohatě stačí. Jen bude potřeba odzkoušet polohu potenciometrů řízení úrovně záznamu (vhodná je asi tak mezi čtyřkou a osmičkou) a dorovnat ji řízením hlasitosti z počítače. Výstup z počítače nesmí limitovat, ale je zbytečné mu ubírat hlasitost příliš.
Další (vyjíždění a stahování úrovně) už budeš dělat potenciometry na magnetofonu.
Vstupy levého a pravého kanálu v B700 jsou spojené paralelně, to by se mohlo zvukové kartě poněkud nelíbit, tak není na škodu připojit každý kanál přes odpor alespoň 68 Ω (typická impedance sluchátek je 32 Ω, takže je třeba nejméně dvojnásobek), ale, když použiješ třeba 2x 220 Ω nebo 2x 470 Ω, na úrovni se to nepozná, protože impedance vstupu GRAMO na pinech 3 (levý) a 5 (pravý) je nejméně o tři řády vyšší, takže v rozsahu těch 68 Ω až asi 27 kΩ je rozdíl hlasitosti menší, než 0,5 dB.
Ale i toto už tu na Bastlírně víckrát bylo, například příklad:
Tady sice píšu o DIN konektoru v rádiu, které na vstupech 3 a 5 očekává vysokou úroveň z magnetofonu, ale na stejných vstupech očekává vysokou úroveň i vstup GRAMO v magnetofonech Tesla:
