Zahlcení RF vstupu

Zpráva

kulikus · #1 Příspěvek od **kulikus** » 05 dub 2016, 13:11

Kolega má potíž se zahlceným vstupem přijímače na 433MHz pro přenos telemetrie z modelu ovládaného signálem 2,4GHz/100mW.

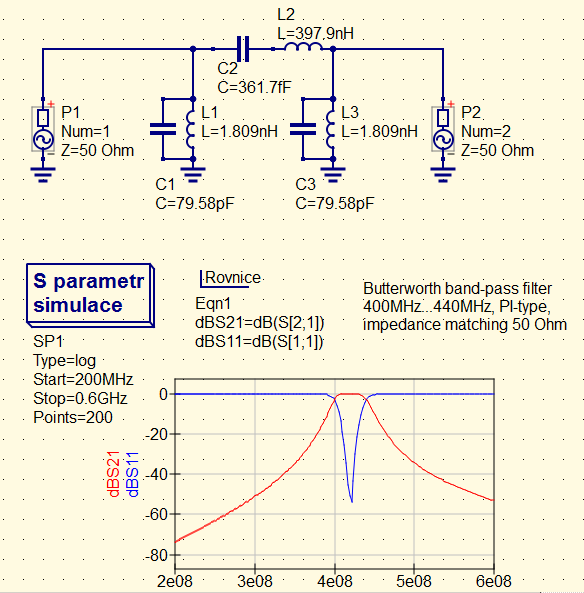

Zkusil jsem navrhnout pásmové propusti programem pro syntézu, nedokážu ale posoudit realizovatelnost. Butterworth 3.řádu vede na indkčnosti 1,8nH a vazební kapacitu 0,4pF. Vím že prokov má 2nH, šla by rozumně realizovat ta kapacita?

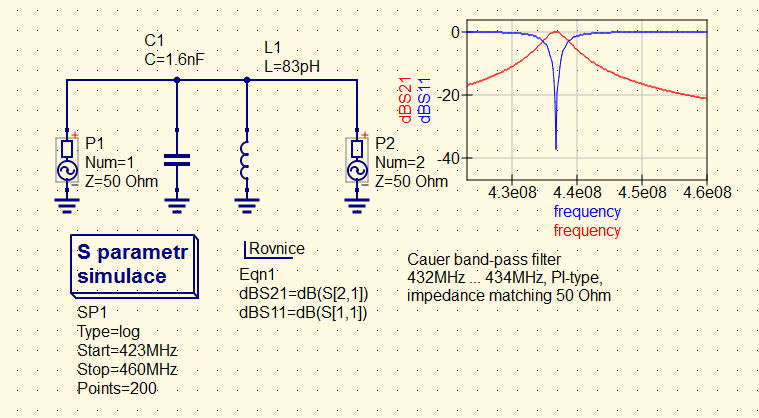

Jiné řešení je z LC obsahujícího indukčnost 83pH, hádám taky mimo.
Můžete doporučit vhodné zapojení propusti pro 433MHz?

#2 Příspěvek od **ok1hga** » 05 dub 2016, 13:16

kulikus píše:Kolega má potíž se zahlceným vstupem přijímače na 433MHz pro přenos telemetrie z modelu ovládaného signálem 2,4GHz/100mW.

a nevyzařuje mu ten krám bordel přímo na 433 ?
. . . zkusit jiným přijínačem !
případně spektrákem . . .

mihal · #3 Příspěvek od **mihal** » 05 dub 2016, 13:29

Na vstupoch 433MHz prijímačoch "lepšej" kategórie bývali saw filtre. Ale pri tom výkone vysielača ak je prijímač v tesnej blízkosti /čo asi bude/ to bude kumšt odtieniť. Nemôže prijímať 433M len pri vypnutom vysielaní 2,4G?

#4 Příspěvek od **ok1hga** » 05 dub 2016, 13:35

jaký je typ toho přijímače ?
případne schema . . .

danhard · #5 Příspěvek od **danhard** » 05 dub 2016, 14:40

kulikus píše:Kolega má potíž se zahlceným vstupem přijímače na 433MHz pro přenos telemetrie z modelu ovládaného signálem 2,4GHz/100mW.
Zkusil jsem navrhnout pásmové propusti programem pro syntézu, nedokážu ale posoudit realizovatelnost. Butterworth 3.řádu vede na indkčnosti 1,8nH a vazební kapacitu 0,4pF. Vím že prokov má 2nH, šla by rozumně realizovat ta kapacita?
Jiné řešení je z LC obsahujícího indukčnost 83pH, hádám taky mimo.
Můžete doporučit vhodné zapojení propusti pro 433MHz?

Dej sem celé řešení těch filtrů, takhle jsou to nesmysly.

kulikus · #6 Příspěvek od **kulikus** » 05 dub 2016, 15:19

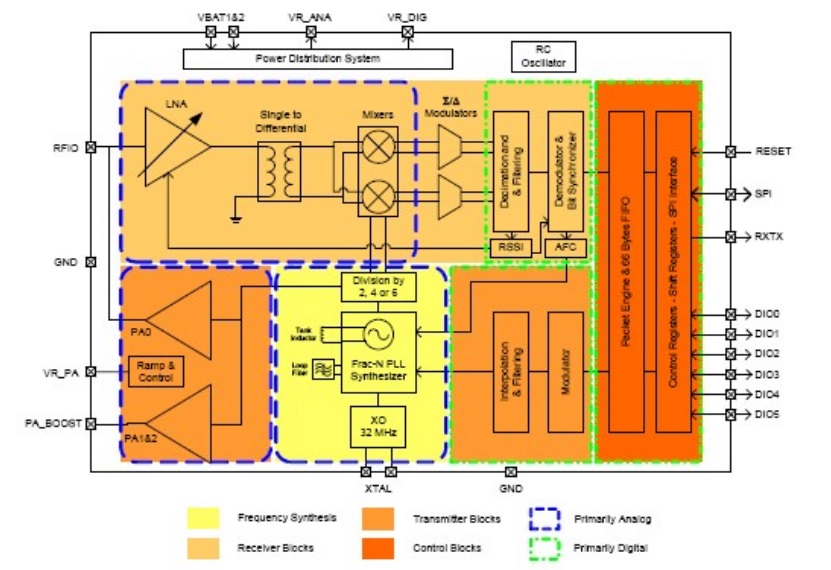

Popis modulu RFM69HW 433 MHz transceiver

danhard · #7 Příspěvek od **danhard** » 05 dub 2016, 17:01

Je videt, že jsi žádnej LC filtr asi ještě nestavěl

Podívej se do nějakého TV kabelového filtru jak se na 500MHz filtr realizuje, cívky kolem 10-20nH kondy 1-100pF, to jsou prvky, které mají na 500MHz realizovatelné vlastnosti a s těmi si musíš vystačit.
A taky nepotřebuješ úzkej laděnej filtr, ale slušné potlačení na 5x frekvenci.
Zkus PI článek.
83pH

10nH má 1cm drátu.

barnodaj · #8 Příspěvek od **barnodaj** » 05 dub 2016, 18:00

Něco o cívkách pro VKV se dá najít tady:

http://www.ok2kkw.com/00000104/civky/civky.htm

Ivan_Ryger · #9 Příspěvek od **Ivan_Ryger** » 05 dub 2016, 20:42

Na tejto frekvencii by sa dokonca dajú realizovať induktívne viazané rezonančné obvody (tvorené či už cievkou alebo úsekom vedenia). Bežne sa používali i v tuneroch s Ge tranzistormi. Tam dosiahnete požadovaný odstup rozumne.

danhard · #10 Příspěvek od **danhard** » 05 dub 2016, 20:57

Konstrukce je právě závislá od toho, co se dá dobře realizovat.
S diskrétními prvky indukčnost tak do 300MHz, pak už jsou lepší úseky vedení, magnetické vazby atp. , rezonanční kondy v rozsahu 1-10 pF jsou ještě součástky, nad 1GHz už je tam jen ten šroub

Větší problém je u výkonových věcí, tam potebujete rozměry, izolační vzdálenosti, tam se přes vedení a koaxiální rezonátory dělá už od 200MHz i míň. Často jsou taky používané rezonátory typu Helical.
U záležitostí na kabelové impedanci se dělá vždy transformace nahoru, aby jsi se dostal na realizovatelné prvky.
Viz třeba ten příklad s jednoduchou rezonancí, dej na vstup i výstup 47pF, Q dovol 30 a spočítej, jaké Ti vyjdou prvky rezonačního obvodu a vlastosti propusti.

kulikus · #11 Příspěvek od **kulikus** » 10 dub 2016, 02:20

barnodaj píše:Něco o cívkách ...

Díky za pěkný link. Přijde velmi vhod.

To Danhard - zkusím to, díky.
