Carina 2011B -preladenie na záp.normu

Zpráva

ypsi · #1 Příspěvek od **ypsi** » 01 srp 2016, 13:14

Zdravím páni, bol som požiadaný o reparáciu tohoto rádia a zároveň o preladenie VKV na západnú normu. Konvertorom to moc riešiť nechcem, iba ako posledý spôsob.

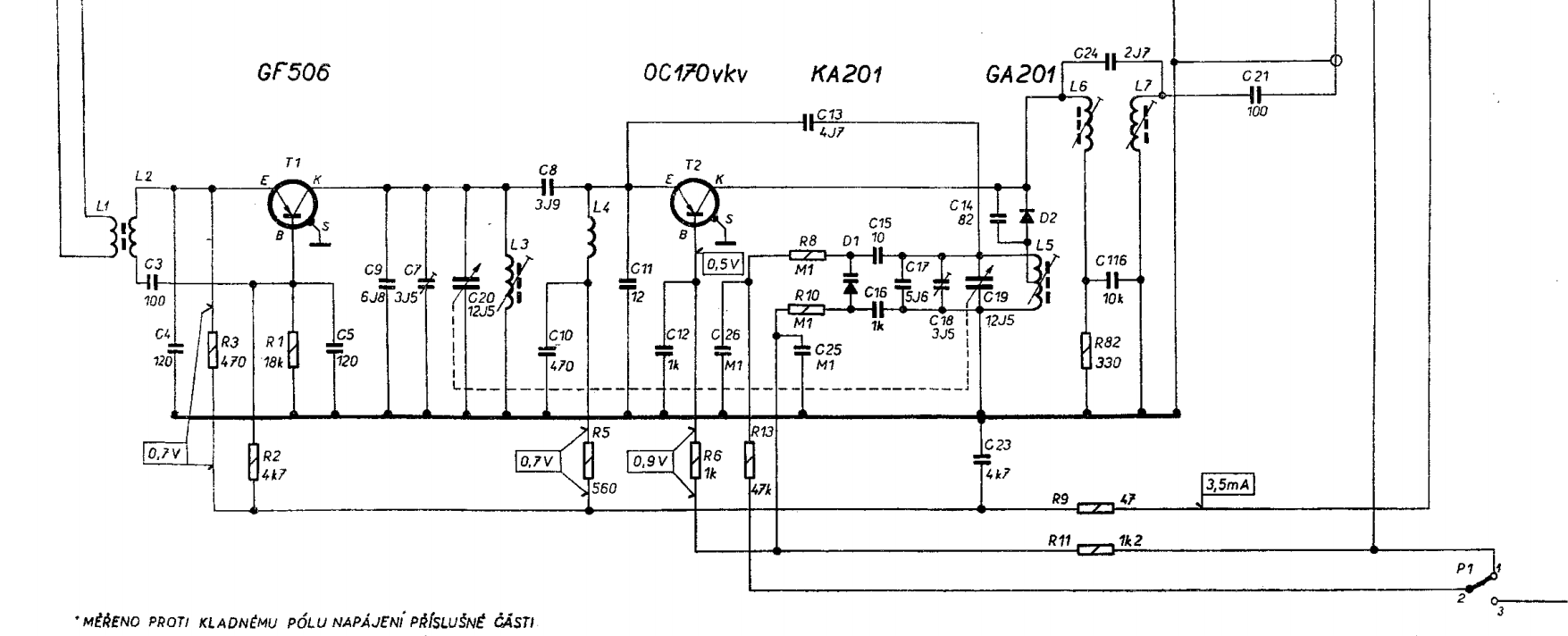

Prikladám aj schémku.

Ďakujem!!

#2 Příspěvek od **EKKAR** » 01 srp 2016, 17:05

Vzhledem k vf vlastnostem použitejch trandů (GF506 a OC170) bych se naopak radši zaměřil na ten konvertor, i kdybych ho měl přepínat na 3 částečný subpásma. Umíš si představit OC170 oscilující na frekvenci 108MHz + mf neboli 118,7MHz?

elektrosvit · #3 Příspěvek od **elektrosvit** » 01 srp 2016, 17:32

A kromě těch germaňáků se nevyhne laborováním s cívkami L3 a L5. Pouhým vypájením kondenzátorů C9 a C17 to podle mě přeladit nepůjde. Mimo to je potřeba rozpojit náhon ladění, celý VKV díl vyndat a teprve pak na něm provádět nějaké úpravy. Nakonec, pokud by se neobsáhlo celé pásmo, tak by se tam ty germaňáky mohly nechat. Chtělo by to vyzkoušet, ale komplikovaný přístup k VKV jednotce mě od toho zatím odrazuje. Ale pořád váhám, Carina je dobrý přijímač a s konvertorem má na VKV výborný přednes.

xsc · #4 Příspěvek od **xsc** » 01 srp 2016, 18:45

Přeladit to půjde, inspirací by mohlo být schéma upravených tranzistoráků pro západní normu typu Mambo a spol. S OC170 může být problém, ale lze to vyřešit použitím tranzistorů ze starého TV kanálového voliče. Kdysi jsem měl na dvounormový upraveného Akcenta a tam jsem úzký rozsah řešil přidáním paralelních cívek.

elektrosvit · #5 Příspěvek od **elektrosvit** » 01 srp 2016, 19:32

xsc:
Dobrý nápad, díky. :wink:

Tady a tady jsou příslušné návody. Až budu mít čas a náladu, tak to vyzkouším též. BTW Akcenta nebo BigBíta se mi zatím nepodařilo sehnat. :evil:

Byl to dobrý přístroj? Tuším první rádio s VKV od Tesly. Zatím mám jen jeho východoněmecký ekvivalent :wink:

a ten hraje hezky.

#6 Příspěvek od **masar** » 01 srp 2016, 19:35

EKKAR píše:...Umíš si představit OC170 oscilující na frekvenci 108MHz + mf neboli 118,7MHz?

Ono to lze obejít možností 108MHz - mf neboli 97,3MHz. A to už není od původního maxima (83,7) tak daleko. :wink:

Ivan_Ryger · #7 Příspěvek od **Ivan_Ryger** » 01 srp 2016, 19:53

S tými prelaďovacími návodmi od pána Jeníčka z vyššie uvedených odkazov mám dobré skúsenosti. Chodí to až do 108 MHz, častokrát bez nutnosti výmeny tranzistora.

#8 Příspěvek od **Hill** » 01 srp 2016, 20:39

Tranzistory OC170+ celkem ochotně kmitají ještě nad 200 MHz, takže jde jen o mírné zvýšení stupně vazby v oscilátoru.
Zapojený jako zesilovač už takovou výhrou není, tam je určitě vhodnější GF507 nebo AF106 či AF109 (nebo z něčeho z Azbukikstánu vybrat ΓΤ328A nebo Б).

BOBOBO · #9 Příspěvek od **BOBOBO** » 02 srp 2016, 05:59

Ale pokud je tvá teoretická výbava pár blikačů a nevlastníš alespoň amatérské GDO , tak se v tom ani nezačínej vrtat . Zde není ani tak problém součástky vyměnit , ale potom radio sladit .

ypsi · #10 Příspěvek od **ypsi** » 03 srp 2016, 07:58

Jo, som ani necakal takuto odozvu

. prestudoval som si odkazy, ktore ste uviedli, skusim to nejak prisposobit na 2011-tku, snad sa nieco podari. Sice som nieco podobne este nerobil, ale ved uvidime..

Dakujem.

#11 Příspěvek od **Hill** » 03 srp 2016, 09:13

Vlákno jsem pročistil, OT příspěvky najdete v novém vláknu o starých plastech. To by zapadnout nemuselo.

K té Carině: u ní to přeladění skutečně vyžaduje poněkud víc zásahů, než třeba v přístrojích dovážených nebo původně vyráběných i pro export a pro naši normu jen upravených. Přesto postupy uvedené v odkazech výše fungují a při pečlivé práci a trpělivosti se dá dosáhnout slušného výsledku i s pouhým voltmetrem a jedním přijímačem na porovnání frekvencí.

BOBOBO · #12 Příspěvek od **BOBOBO** » 03 srp 2016, 10:02

A zkušenostmi ....

#13 Příspěvek od **Hill** » 03 srp 2016, 10:05

Ano, zkušenosti jsou velmi výrazná přísada. Bez nich to skutečně nemívá tu chuť.
Díky.

TAKJAN · #14 Příspěvek od **TAKJAN** » 03 srp 2016, 15:36

Já používám komplet starou digitální stupnici z autoradia. Vazební smyčka dva závity a chytá se překvapivě dobře při vzdálenosti třeba 1cm. Asi citlivý kus. Pak je pohoda nastavit oscilátor. Z nějakého pravěkého autoradia s provázkovým laděním lze snadno získat.

BOBOBO · #15 Příspěvek od **BOBOBO** » 04 srp 2016, 06:14

A to jak Honzo ? Z červeného kontejneru ?
