Stabilizovaný zdroj 12V/3A s proudovým omezením (přesunuto)

[Michal22]

Potřeboval bych si vyrobit stabilizovaný zdroj s parametry v nadpisu. Trafa mám, třeba i s odděleným vinutím pro záporné předpětí.
Nabízí se stavba G400, ale pro dané parametry mě přijde zbytečně složitá. Navíc dva podobné zdroje už provozuji. Nevěděl by někdo o relativně jednodušší konstrukci? Jediné, co bych fakt potřeboval, je jemně nastavitelné proudové omezení (od cca 50 mA). Max proud by stačil i třeba 2A.
Díky za přínosné příspěvky

[dred]

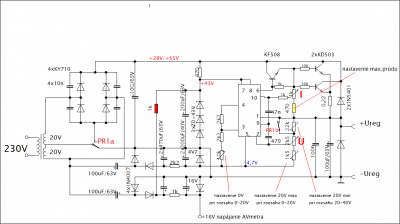

V amare A12/85 bolo uverejnené zapojenie reg.zdroja s MAA723.
S malou úpravou ho mám postavený a funguje dobre.
Viac som popísal tu
https://svetelektro.com/modules.php?nam ... cd48036276

[monterjirka]

Škoda, že se "723-ka" nepoužívá víc, mám již léta podobný zdroj, 2 - 35V, regulace omezení proudu cca od 40mA do 5A

[forbidden]

A co L200? S jedním operákem navíc máš i tu regulaci proudu. App note.

[Michal22]

S L200 mám jeden pokusný zdroj postavený, ale štve mě tam absence kontrolky proudového omezení. Ta je pro mě dost důležitá.
723 nekdě v šupleti mám, taky by to možná stálo za to.

[lesana87]

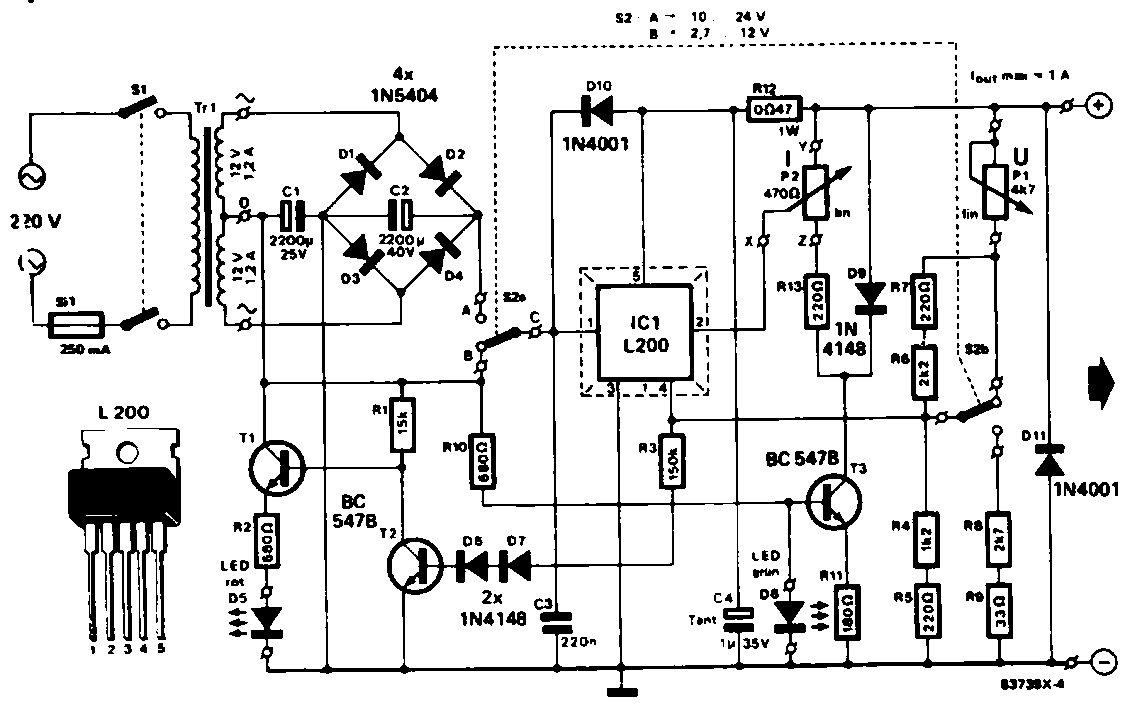

V Elektoru v rubrice Selex vyšel kdysi zdroj s L200 a ten tu kontrolku má.
Nezkoušela jsem ho stavět, nemám L200.

[DELONG]

Poprosím nebola by oskenovaná strana v pdf k tomu zdroju z Elektoru ?
Teda ak je tam DPS.

[lesana87]

Není tam plošňák, je to hnízdo na Selex bastldesce.

[elektrosvit]

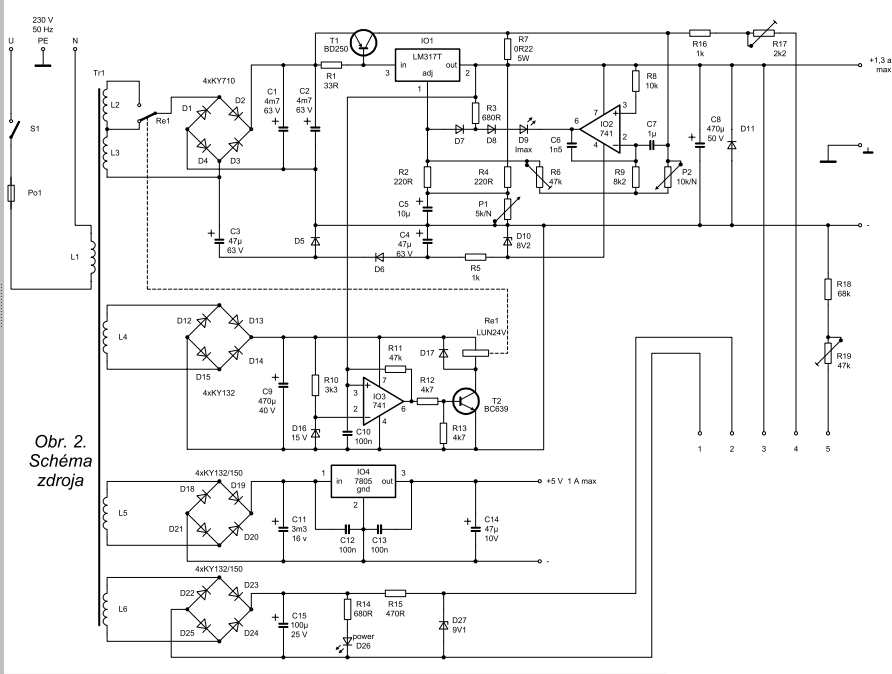

Mně se líbí konstrukce nějakého pana Procházky. Taky je tam použitý 723. Vzhledově mi jeho zdroj připomíná Diametraly. Chtěl jsem jej opajcovat, ale nějak z toho sešlo. Akorát nedává 3 A, ale jen půlku.

[Milan_F]

Co trochu upravit zapojení z PEAR 12/96. Vynechat nepotřebný části a upravit rozsahy.

S tím zapojení z AR A12/85 bylo potíží víc než dost. Rozhodně nestavět podle původního návodu. Úpravy popsal Belza v Electusu 98.

K čemu ten zdroj hodláš používat? Pokud k oživování, tam by bylo dobrý, aby zdroj uměl regulovat od 0V. Což 723 ani 317 jednoduše neumožňuje. Potom přichází v úvahu již zmiňovaná G400 nebo tohle. Má s tímhle někdo zkušenosti? Je to nejspíš tohle zapojení.

[Milan]

A nebude vadit, že IO2 nemá při zkratu na výstupu kladné napájecí napětí ?
A při zapnutí zase nemá záporné ?

[Kremik]

No, pokud se má jednat o jemnou regulaci proudu, zřejmě půjde i o bezpečnost, a to na jednoduché zapojení nevypadá. Zvlášť, pokud píše, že už dva laboratorní zdroje má. Tady nevyhoví jednoduché zapojení vhodné pro amatéra, kterého nadchne, že napětí se mění tak, jak točí kolečkem. Samozřejmě nevím, k čemu to Michal22 potřebuje, ale domnívám se, že takových zapojení, která by se např. sama odpojila, pokud by výstupní U nebo I překročilo např. 110% požadovaného parametru na netu moc nenajde. Tady holt musí zapojit svoji hlavu a zapojení si přizpůsobit vlastním požadavkům. Jde to i bez záporného předpětí, třeba z baterie, ovšem těch odpůrků kolem operáku bude trošku víc.

[sinclair]

Šikovný zdroj 0-40V a 0-4A byl v některém ročníku Sak. Pouze diskrétní součástky, žádný OZ ani integrovaný regler. Proudové omezení plynule už od asi 20mA. Stavěl jsem to jen do 30V a 3A, ale vzpomínám si, že na opravdu plynulou regulaci proud. limitu a bez mrtvého chodu se musela dost měnit hodnota poťáku i hodnoty sériových trimrů a odporů okolo. Napěťová regulace chodila perfektně. Pro indikaci omezení je asi lepší ampérmetr, než jenom ledka, ne? Ale dá se to tam jednoduše dostavět, stačí 1T, 2R a LED. Je to oproti zapojením s IO poměrně jednoduché, přitom s dobrými vlastnostmi. Přizpůsobitelné skoro jakýmkoliv požadavkům, dobrá odezva při omezení.
Bohužel si nevzpomenu co za ročník, ale jako výkonový tranzistor je tam MJ15003, podle toho to poznáš.
Je určitě lepší si to nejprv postavit na bastldesce a dopilovat podle potřeb, příp. i rozdělit regulaci omezení na hrubě-jemně.

[pepik9]

Z místních "zdrojů" , BF245A by se dal nahradit LM334.
