Adaptér POSIFLEX EA1050C-120nechce nastartovat

[petrvk]

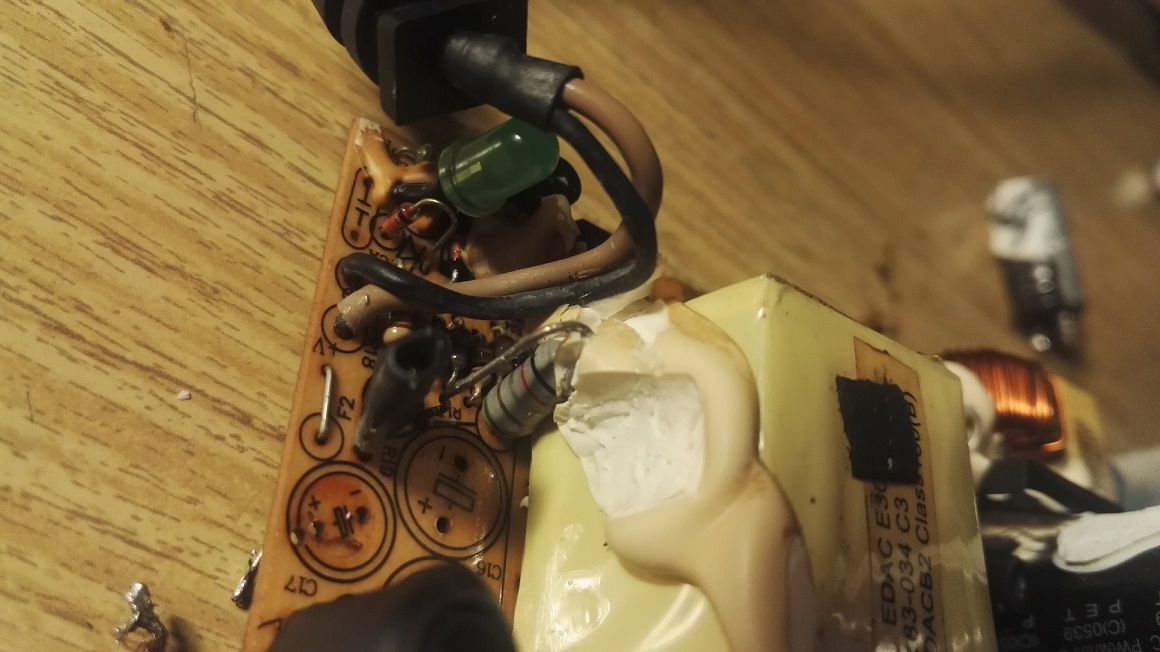

Ahoj všem odborníkům. Dostal jsem tento zdroj který sloužil k napájení terminálu. Zdroj bez zatížení má 11.7-11.9V. Při zatížení (LED) a značně cykluje.Výstupní kondenzátory jsem pro jistotu vyměnil, diody zkontrolováno po odpájení, jen odpory měřený na desce (četl jsem někde tady na fóru, že i to může být zrádný)vyměnil jsem LM 358n , ale výsledek pořád stejný. tl431a OK. Jediné, co mi vrtá v hlavě je součástka na pozici R17 na fotce. Myslel jsem, že je to odpor o hodnotě 2.9ohm. Nic méně mi prodavač řekl, že je to cívka. Při měření to má 0.9ohm. Budu rád, za každou radu či postrčení správným směrem. Díky Petr

[jezevec]

A kde máš tu fotku?

[petrvk]

Omlouvám se,nějak mi to uteklo...

[dred]

Srandovná fotka...odlož si ju do albumu

Veď to odfoť normálne - kolmo - celú dosku - zo strany súčiastiek aj zo strany spojov ! Až to chceš opraviť....ak nie,tak kašli na to - zavri tému - zdroj zahoď.

[petrvk]

Tady je více fotografií.Nechal jsem rozlišení, proto upnuto na server.¨
http://leteckaposta.cz/323610833

[Nagant]

Mně se moc nelíbí tranzistor na IMG_20180112_191040.jpg.
Taky nevím, co je to zběsilosti ze strany spojů.
Plus nějaké původní pájení co bude mít sklon ke studeným spojům.
Vlastně se mi to nelíbí celé.

[petrvk]

Můžeš být trochu konkrétnější? Co se týče spojů je vše kontrolováno a ten propoj kostry je z důvodu rychlejšího přístupu k desce.Jinak tam je odizolovaná proletovaná destička.Co se týče tranzistoru na primaru K4111, ten jsem nechal kontrolovat ve zkušebně (údajně je to nějaká dvojitá dioda a špatně se měří).

[Nagant]

Tranzistor napravo vedle IO má u jednoho vývodu nějaké vydrolené pouzdro.
Na rubu desky se mi nelíbí propojování těmi vodiči, nebo co to je (má to tak být?)
Je tam spousta spojů, kde bych čekal studený spoj, třebas ve svislé linii co navazuje na levou řadu vývodů IO, na těch velkých ploškách (poslední obrázek).

[petrvk]

Ten je v pořádku, jen je špinavej od toho lepidla či co to je... Je tam přidělaná destička která to ty tři části uzemňuje.Já jsem si tam dal drátek pro přístup k součástkám.Zítra odpol sem pro představu hodím video.Zkusím to ještě proletovat,ale co jsem měřil, tak vše bylo OK.

[dred]

evidentne hľadáš chybu na nesprávnej strane ... sekundár je podľa všetkého OK. Skús primárnu stranu.

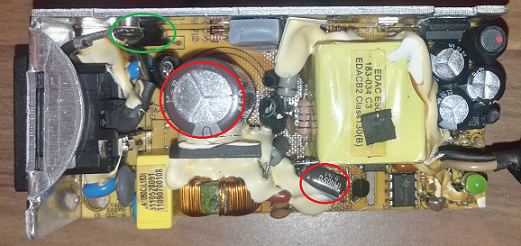

Skontroluj kapacitu a ESR označených kondenzátorov (červený krúžok)
- nedostatočná kapacita/vysoké ESR spôsobuje "vysadenie" zdroja - cyklovanie pri záťaži !

Tá čierna machuľa (zelený krúžok) vyzerá,ako keby tam niečo "strelilo" ...či?

Až nepomôže výmena tých kondenzátorov (samozrejme až sú zlé) skús JEMNE odstrániť tú zalievacú bielu gebuzinu (hmotu) často býva príčinou zvodov - po prehriatí ostane čiastočne vodivá....

ináč nič v zlom....ale z tých desiatich fotiek sú použiteľné len jedna a trištvrte !

[petrvk]

Zde je video ke stažení:
Bez zatížení a zatíženo LED diodou.
http://leteckaposta.cz/752898137


http://leteckaposta.cz/550242999

Komprimováno:
http://leteckaposta.cz/987181677

Co se týče toho ESR 450V 68uf má jen 59uf,nic méně jsem tam dal cvičně 100uf,ale žádná změna. Ten malej jsem nekontroloval.Víc zase večer...

[petrvk]

Tak kondenzátory vyměněný ,ale bez výsledku.Ten tmavý šroubek, je asi tou vysokou teplotou , co ve zdroji byla, protože to bylo zavřený s dalšími třemi zdroji v plastové krabici a bylo to zapnuté několik let nonstop. Tak teď jedině se pokusit odstranit to lepidlo....

[petrvk]

Tak se vracím s výsledkem.Zdroj už plně funguje. Byl tam jeden studený spoj, ale hlavně jsem špatně testoval. Zdroj musí být zatížen alespoň 6W.Já jsem testoval na třech LED do serie, což bylo málo.Všem díky za rady .
