Nabíječka bosch - natekla voda

#1 Příspěvek od PCmaniac99 »

Do nabíječky baterií bosch natekla voda. Spálenej R7, proražená dioda V8, proražený trand V5 a V6

Mohu místo V6 STP3NK80Z použít STK0765?

A mohu místo V5 2N3904 požít 2SC945?

Na primáru jinak vypadá vše ok, sekundár jsem zatím nezkoumal ale tam se voda zjevně nedostala.

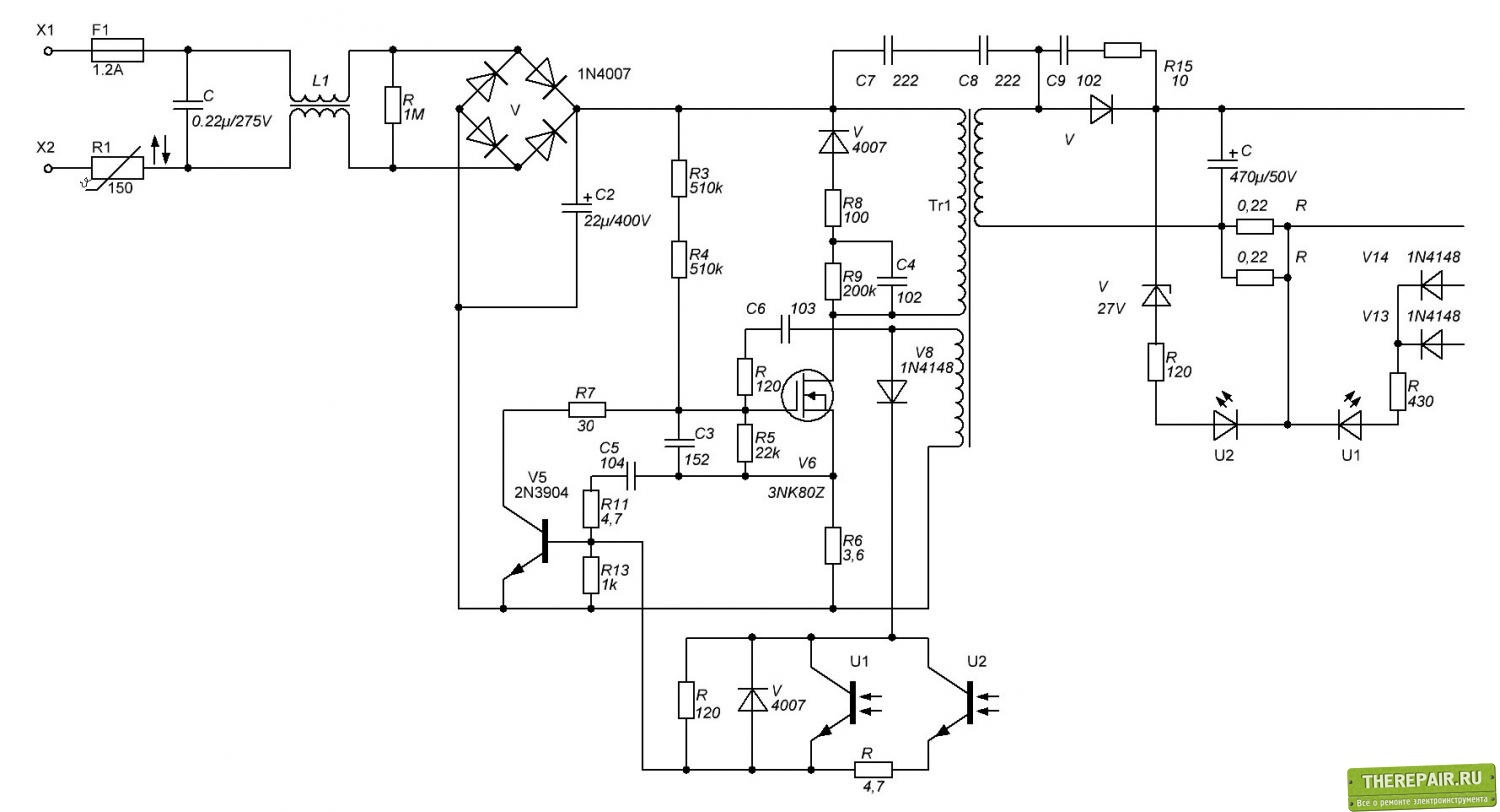

Přílohy
Bosch nabíječka.jpg
(138.29 KiB) Staženo 352 x
Uživatelský avatar
sis2
Příspěvky: 1489
Registrován: 07 říj 2012, 00:00
Bydliště: JN89GF

#2 Příspěvek od sis2 »

C945 namísto 3904 ano, bez problému.
Ale STK765 má povolené Uds jen 650V, zatímco 3NK80 má 800V. A to by nemuselo v tomto druhu měniče stačit, ta 8-mi stovka je tam pro spolehlivé fungování nezbytná. Ten STK by v nepříznivém souběhu okolností (zátěž na výstupu + sítová špička v rozvodu + vyšší teplota) mohl rychle vypustit pracovní médium. Zvláště, když dnes bývá v rozvodu 240V stř. ... i více!
A doporučuju zkontrolovat oba optrony - pokud vyfičel fet i V5 a V8, tak to mohly schytat i tranzistory v optronech. Tzn. vyndat, přes diodu optronu pustit proud od 0 do 5 mA a na výstupu zkontrolovat, jestli se tranzistor otevírá ... stačí ohmmetrem měřit odpor C-E ... od nuly do cca 0,5 mA musí být odpor velký (desítky kohm)... a při 5 mA už musí být měřený údaj velmi nízký, protože při tomto proudu už je u dobrého optronu tranzistor úplně otevřený.
Ještě bych doplnil zenerku cca 18V paralelně k R5 (katoda na G fetu), aby při dalším zaplavení V5 a V6 vydržely :D.
Uživatelský avatar
OMA50
Příspěvky: 270
Registrován: 17 bře 2013, 00:00

#3 Příspěvek od OMA50 »

Proboha kdo tohle zas navrhoval....
Uživatelský avatar
rnbw
Příspěvky: 37419
Registrován: 21 bře 2006, 00:00
Bydliště: Bratislava

#4 Příspěvek od rnbw »

Tranzistory v optoclenoch vacsinou staci zmerat ohmmetrom, ci nie su prerazene.

Inak v takychto samokmitajucich zdrojoch neodporucam nahradzat suciastky za ine typy, lebo to nemusi fungovat a clovek potom hlada neexistujucu zavadu.
Uživatelský avatar
fredis
Příspěvky: 5538
Registrován: 17 lis 2004, 00:00
Bydliště: Třebíčsko

#5 Příspěvek od fredis »

OMA50 píše:Proboha kdo tohle zas navrhoval....

Asi nějaký konstruktér.. :wink: :lol: :lol:
Rotor rotuje a stator stagnuje...
Uživatelský avatar
Atlan
Příspěvky: 4514
Registrován: 10 kvě 2004, 00:00
Bydliště: Košice

#6 Příspěvek od Atlan »

Namiesto jedneho io napr uc38xx ktory by to zladol s prehladom tam natrepeme 5tranzistorov, a aj tak to nebude mat potriadne osetrene kraj e stavy. Ale hlavne ze tam bude bosh napisane.
Uživatelský avatar
PCmaniac99
Příspěvky: 884
Registrován: 07 úno 2008, 00:00
Bydliště: Jablonec nad Nisou

#7 Příspěvek od PCmaniac99 »

Tak jsem nakonec šuplíkové součástky odložil a objednal z gme STP10NK80ZFP + to ostatní.
Optočleny jsem měřil na zkrat/přerušení diodovým testem a tvářily se být v pořádku.
Uživatelský avatar
PCmaniac99
Příspěvky: 884
Registrován: 07 úno 2008, 00:00
Bydliště: Jablonec nad Nisou

#8 Příspěvek od PCmaniac99 »

Tak to nefunguje. Protože mezi G a S mam 0,4V protože při meření R6 v obvodu jsem "něco" naměřil a šel jsem dál, což byla chyba. R6 je přerušený. Podle barevného značení má hodnotu 3,9Ohm.

Můžete mi prosím poradit jaký odpor použít? V jakém cca rozmezí? Nebo se mám pokusit poskládat přesně 3,9Ohm?
Uživatelský avatar
Eleman
Příspěvky: 3572
Registrován: 21 úno 2011, 00:00
Bydliště: Český Středozápad (JO70AD)

#9 Příspěvek od Eleman »

PCmaniac99 píše:Můžete mi prosím poradit jaký odpor použít? V jakém cca rozmezí? Nebo se mám pokusit poskládat přesně 3,9Ohm?

Použít takový jako tam byl. 3,9Ω je v řadě, takže žádný problém.
Na schematu je 3.6 Ω - kde je pravda?
Člověk se celý život učí jenom proto, aby ve stáří všechno zapomněl.
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
Uživatelský avatar
PCmaniac99
Příspěvky: 884
Registrován: 07 úno 2008, 00:00
Bydliště: Jablonec nad Nisou

#10 Příspěvek od PCmaniac99 »

To schema neodpovídá zcela přesně mojí nabíječce. Např. ve schématu R3 + R4 jsou v mém zapojení sloučeny do jednoho odporu 1M. R9 ve schématu jsou ve skutečnosti paralelně zapojené 2x 300k, odpor mezi G a C6 je ve schématu 120R ale já mám 160R, přemýšlím jestli nemam to schéma co jsem upnul upravit a dopsat hodnoty které mám v zapojení.
Uživatelský avatar
Eleman
Příspěvky: 3572
Registrován: 21 úno 2011, 00:00
Bydliště: Český Středozápad (JO70AD)

#11 Příspěvek od Eleman »

Dej tam nový 3,9Ω, zapni přes žárovku a uvidíš. Dál zatím nemudruj
Člověk se celý život učí jenom proto, aby ve stáří všechno zapomněl.
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
Uživatelský avatar
PCmaniac99
Příspěvky: 884
Registrován: 07 úno 2008, 00:00
Bydliště: Jablonec nad Nisou

#12 Příspěvek od PCmaniac99 »

3R9 doma nemám. Poskládal jsem 4R a nabíječka funguje, baterie do akuvrtačky je nabitá. Bez zátěže trošku šelestí ale při zatížení je ticho.
