montana · #1 Příspěvek od **montana** » 02 dub 2018, 15:53

Když si chci pořídit led diodu, zajímaly by mě parametry jako odpor, minimální a maximální proud, který smí protékat (neboli jaké má limity). Jenže to u těch součástek nemohu najít. Dívám se na elfax.cz na standardní LED diody a na nízkopříkonové. Jaký proud musí diodou protékat aby se rozsvítila na maximum?

Jo a na jaké maximální napětí (DC) to mohu připojit?

termit256 · #2 Příspěvek od **termit256** » 02 dub 2018, 16:19

Vykasli se na tyhle polske smelinare co preprodavaji cinske sracky neznamych parametru nakoupene na ebay. Seriozni distributor ma u kazde soucastky datasheet ze ktereho vse cos chtel vyctes, viz treba https://cz.mouser.com/Optoelectronics/L ... _/N-ec209/

montana · #3 Příspěvek od **montana** » 02 dub 2018, 16:41

To je nějaká zahraniční stránka a na těch neumím nakupovat.
na gme.cz je více informací

misocko · #4 Příspěvek od **misocko** » 02 dub 2018, 16:54

chod na GM , alebo TME alebo nieco podobne kde su datsheety
co sa tyka samotnej LED, nikdy ju nesmies pripojit na zdroj napetia bez obmedzenia prudu (aspon odporom).
co sa tyka problematiky napajania LED, skus hladat aj tu na fore, napisalo sa uz o tom dost, ak ti bude nieco nejasne potom sa pytaj.

termit256 · #5 Příspěvek od **termit256** » 02 dub 2018, 16:57

Njn, to je pak tezky. Zkus si najit nejakeho prodejce u nas co uvadi na strankach k soucastkam dokumentaci. Treeba GME, ale je to dost bida, nepocitej ze budes vybirat z 10.000 typu ledek ktere maji momentalne skladem.

montana · #6 Příspěvek od **montana** » 02 dub 2018, 17:20

Mě stačí taká orientační informace co jsem se díval, tak jsem zjistil, že výkonové LED kolem 1W mají proud kolem 300mA a napětí kolem 3.2V,
3W mají 3.4-3.6V a 700mA. Ty obyčejné mají mnohem nižší hodnoty proudu kolem 10-20mA. Co mi ještě není jasné, když mám LED 3,6V a 75mA , tzn. že má odpor 4,8 ohm a úbytek napětí, tedy napětí na ní bude 3,6V? To by mi teda přišlo drsné kdyby dioda sebrala 8,4V z 12V zdroje.

#7 Příspěvek od **Hill** » 02 dub 2018, 17:23

Každou normální LEDku smíš napájet proudem do výše dovolené v katalogovém listu. Ten proud musí být omezený nějakým odporem, třeba i jen odporem zdroje, protože úbytek napětí na LEDce není úměrný proudu, který skrz ni teče. Od určité velikosti proudu už napětí na LEDce nestoupá.
Když se pokusíš LEDku rozsvítit zdrojem bez omezení proudu, který má větší napětí, než jaké LEDka potřebuje, zničíš ji.

#8 Příspěvek od **Bernard** » 02 dub 2018, 17:25

Diody podle své technologie mají určité typické parametry, i když s nějakým rozptylem. Pro hrubou orientaci je tu článek Není dioda jako dioda.

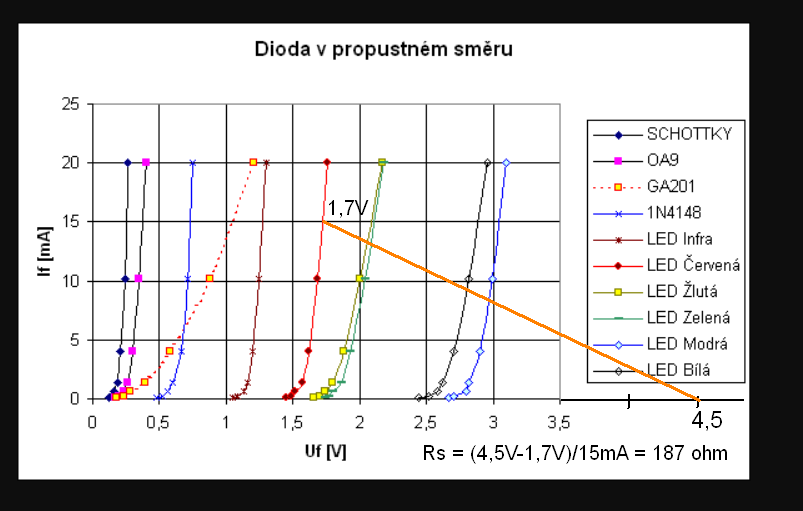

A na obrázku je grafický postup, jak podle požadovaného proudu určité diody a napájecího napětí určit sériový odpor.

montana · #9 Příspěvek od **montana** » 02 dub 2018, 17:28

Dík za informace. No mě jen překvapilo jak malý odpor LED diody dokáže ubrat tolik napětí. Takže kdybych dal diodu před tranzistor mezi bázi a kolektor, abych viděl kolik tam momentálně protéká proudu, tak mi to sníží napětí na tolik, že se ten tranzistor třeba klidně zavře :-)

barnodaj · #10 Příspěvek od **barnodaj** » 02 dub 2018, 17:32

LED se chová v podstatě jako zenerova dioda.
Z katalogového údaje si podle proudu LED vybereš (nebo postavíš) zdroj proudu potřebné hodnoty. Prodávané drivery pro LED mají hlavní údaj proud a potom maximální napětí, které ti říká kolik maximálně můžeš dát diod do serie. A LED zhruba od 1W se musí chladit. Překročení katalogové teploty podstatně zkracuje životnost a svítivost.

Yarda1 · #11 Příspěvek od **Yarda1** » 03 dub 2018, 07:21

barnodaj píše:LED se chová v podstatě jako zenerova dioda...

Kdysi jsem potřeboval stabilizátor napětí kolem 1V, zenerky na tohle napětí měly dost mizerné parametry, tak jsem použil červenou LED (v propustném směru). Vybíral jsem z několika typů od různých výrobců cl jsem měl tehdy po ruce, nejlepší vlastnosti pro tohle použití měla LQ100.

Victronix · #12 Příspěvek od **Victronix** » 03 dub 2018, 11:19

montana píše:... tzn. že má odpor 4,8 ohm ...

U LED diody se parametr "Odpor" nepoužívá a ani se s ním nijak nepočítá.
Počítá se s maximálním proudem a s úbytkem napětí v propustném směru. Samozřejmě musíš dát pozor na maximální povolené napětí na diodě v závěrném směru, aby jsi jí neprorazil.
Příklad:
Máš zdroj napětí 3V.
Diodu červenou obyčejnou, která má maximální proud v propustném směru 20 mA a úbytek je 1,65V.
3V - 1,65V = 1,35V
1,35V / 0,02A = 67,5Ω

Použiješ rezistor z řady E6 - 68Ω.

#13 Příspěvek od **Michal22** » 03 dub 2018, 11:27

montana: zapomeň na to, cos psal-

Co mi ještě není jasné, když mám LED 3,6V a 75mA , tzn. že má odpor 4,8 ohm a úbytek napětí, tedy napětí na ní bude 3,6V? To by mi teda přišlo drsné kdyby dioda sebrala 8,4V z 12V zdroje.

1. LED dioda se nechová jako normální rezistor, proto se s ní ani nedá tak počítat. Pokud si to budeš takhle odvozovat, budeš dělat chyby.
2. úbytek napětí, který vzniká na diodě, je podružnou hodnotou. Podstatné je dodržet proud v propustném směru- If. Ten je nejdůležitější.
3. pokud nemusíš jít až na hranice možnosti LED (například pokud je LED jen ve funkci kontrolky), tak snížení If o 1/3 nejde dost často ani okem poznat. Přitom se ti LED odvděčí vyšší životností.
4. u výkonových LED je bezdpodmínečně nutné dodržet mimo If ještě max. teplotu. Jinak se ti LED taky zničí.

Vem si nějakou nízkopříkonovou LED, k tomu nějaký zdroj napětí.
Pokud bude mít LED If=2 mA při Uf třeba 3 V, spočítáš si omezovací odpor:
12-3= 9 V
9/0,002= 4500Ω
Použij třeba odpor 4,3 kΩ.
Zapojíš jej do série s LED, připojíš na zdroj 12 V a budiž světlo.

Potom do série s LED a odporem přidej ještě trimr (zapojený jako reostat), třeba 100 kΩ.
Připoj zdroj a zjistíš, že ti LED bude svítit i při podstatně nižším proudu (podle nastavení trimru). Z toho vidíš, že počítat vn. odpor LED podle podílu Uf a If je totální nesmysl.

weed_smoker · #14 Příspěvek od **weed_smoker** » 03 dub 2018, 19:55

Pro neznámý LED mám pravidlo 330R/5V pro "teplý barvy"(č,ž,o,sz) a 220R/5V pro "studený barvy" (tz,m,b,f,UV...),pak pro 12V podobně 1k5 a 2k2, pro 24V 2x tolik... I pokud je v sérii optron(kterej vpohodě spíná i níž),funguje to stejně,ve světle není rozdíl.I pokud zanedbám další úbytky jako sepnutý tranzistory,sériový klasický diody a dlouhý vodiče,svítí ta LED skoro stejně.Používám teda jenom čirý(barvený už ani nevybírám) a najdou se takový,kde můžu prahový napětí možná změřit,jinak ho neseženu(nahnědlý,tyrkysový,světležlutý,purpurový bez luminoforu,s přesahem do jinýho spektra...).Takový LED se vyskytujou třeba v nafukovacích svítících balóncích z KIKu.Jsou menší než 5mm,jsou nižší a maj plochý čelo.Některý jsou zakalený,ale většinou průhledný.To samý platí i o LED se "zápichem" z vánočních řetězů.
Ty LED,na který mám DS k dispozici zapojuju tak,aby skrz ně teklo 75% toho uvedenýho proudu.
Samostatnou kapitolou jsou pak dvoupinový polycoloury (jsou v kdejakym plastovym šmejdu) a dvojdiody s přeblikávačem(obvykle BLU-RED,ale jsou i obě barvy kombinovaný se zelenou).K těm se dává 100n keramika a sériovej odpor 100R na 5V.Nad 5V jsem je nikdy nezkoušel.

montana · #15 Příspěvek od **montana** » 07 dub 2018, 19:38

Jo všiml jsem si že se to liší hlavně červená a modrá jsou na kraji a jsou to dva extrémy.
