Neznáma smd dioda

Zpráva

DELONG · #1 Příspěvek od **DELONG** » 23 črc 2018, 22:00

Zdravím
potreboval by som identifikovať túto súčiastku smd . Zrejme sa jedná o diodu
RS15N alebo R515N ? Netuším či za R je S alebo 5 . Zaspájkovanú som ju meral diódovým testom a vykazuje skrat v oboch smeroch . Dioda, teda ak je to dioda je osadená na DPS komfortnej jednotky Golf IV . Je ich tam asi 6 kusov a všetky sa správajú rovnako .
Ďakujem .

Victronix · #2 Příspěvek od **Victronix** » 23 črc 2018, 23:02

Mohla by to být ss15 schottky dioda. Vishay píše marking code "s15".

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 23 črc 2018, 23:05

Řekl bych, že po vyletování vzorku bude OK a je nejspíš paralelně k nějaké indukčnosti.

patrikvarga · #4 Příspěvek od **patrikvarga** » 24 črc 2018, 06:30

Paralelne k cievke relatka ?
Ale to by nebol skrat, ale zopár desiatok ohm.

fredis · #5 Příspěvek od **fredis** » 24 črc 2018, 09:25

Zdeněk bude mít pravdu. Že by jich odešlo najednou tolik? :wink:

#6 Příspěvek od **forbidden** » 24 črc 2018, 09:39

patrikvarga píše:Paralelne k cievke relatka ?
Ale to by nebol skrat, ale zopár desiatok ohm.

Jenže on to měřil diodovým testem, ten používá malej měřící proud, takže i relativně velkej odpor udělá malej úbytek, kterej se může zdát jako zkrat.

patrikvarga · #7 Příspěvek od **patrikvarga** » 24 črc 2018, 18:22

Neviem akým D testerom to meral, ale cievka relátka rozmerovo ako na ,, Dioda up.jpg ,, majú cca 200R. Obyčajný multimeter DT820 a jeho klony ukáže na D teste napr. 200 a nie 000.

#8 Příspěvek od **forbidden** » 24 črc 2018, 19:57

Nojo, máš pravdu. Zrovna jsem to zkoušel, oba mý multimetry měří 1 mA, myslel jsem, že míň.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 24 črc 2018, 21:16

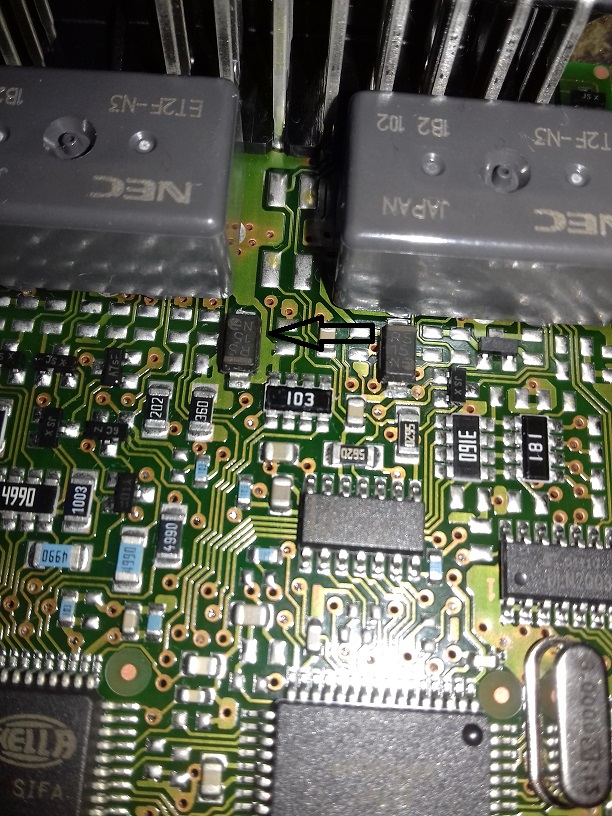

Jsou tam dvě relátka (to šedý) a dvě diody. Podivná shoda.

Jeden můj multimetr při měření 12V/16A relátka ukáže 76. To už bych považoval za zkrat...

DELONG · #10 Příspěvek od **DELONG** » 24 črc 2018, 21:22

Ďakujem za reakcie.
Meral som to aj Ohmetrom na digitálnom multimetri a výsledok je 0.001Ohm v oboch smeroch . Je tam šesť takýchto diód a všetky ukazujú rovnako aj ohmicky. Jednu vyspájkujem a premeriam potom to bude jasnejšie .
Možno bude tak ako vraví Zdeněk .
Tá RJ komfortky vyhodila chybu Defekt control unit :wink:

. Po vymazaní chyby funguje normálne tak tri štyri mesiace . A potom sa odpáli motorček alebo motorčeky CZ :cry:

. Je to záhada ktorú neviem vyriešiť .
Ale stejne ma zaujíma čo je to za dioda . Na tejto stránke práve R5 chýba :roll:

.

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 25 črc 2018, 00:38

DELONG píše:...výsledok je 0.001Ohm...

To bys musel mít nějakej měřící superstroj nebo miliohmmetr. Fyzicky to nejde běžným měřákem naměřit, dostaneš se možná na desetiny ohmu, když bude hodně dobrej a odečte odpor měřících kabelů, tak na setiny ohmu. Zkus to změřit něčím jiným. A doufám, že to máš odpojený od aku.

ZVUK2000 · #12 Příspěvek od **ZVUK2000** » 25 črc 2018, 07:04

Kdysi jsem řešil něco podobného. Dioda u relé zkrat. Automaticky ji měním za novou mysle že je paralelně k cívce. A ona ta mrcha byla zapojena na rozpínací kontakt relé

patrikvarga · #13 Příspěvek od **patrikvarga** » 25 črc 2018, 08:04

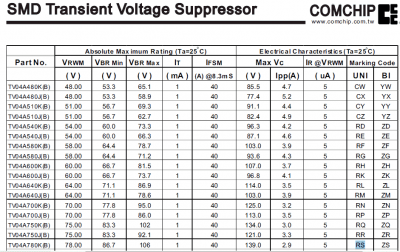

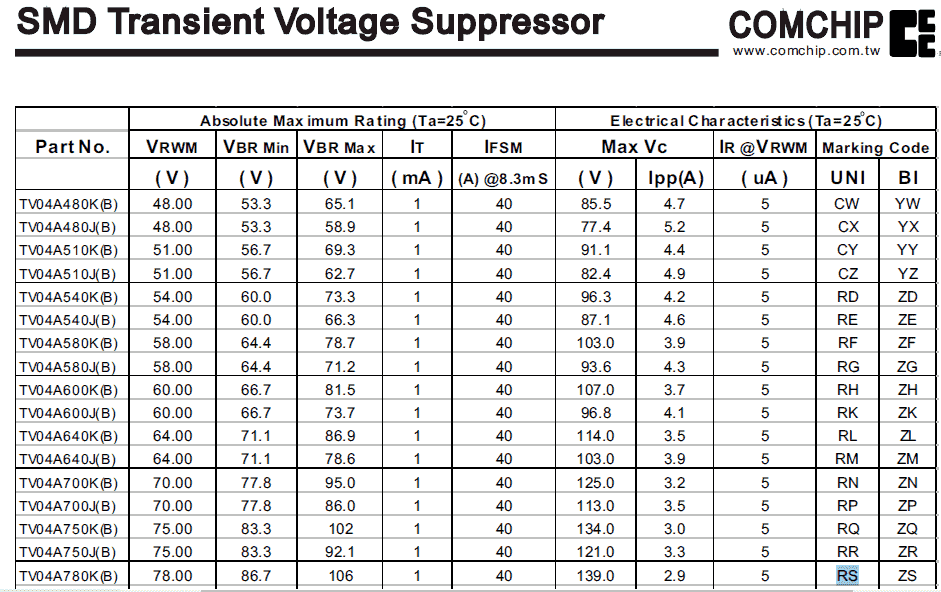

Tiež som sa s tým stretol, ale na kontaktoch bol transil.

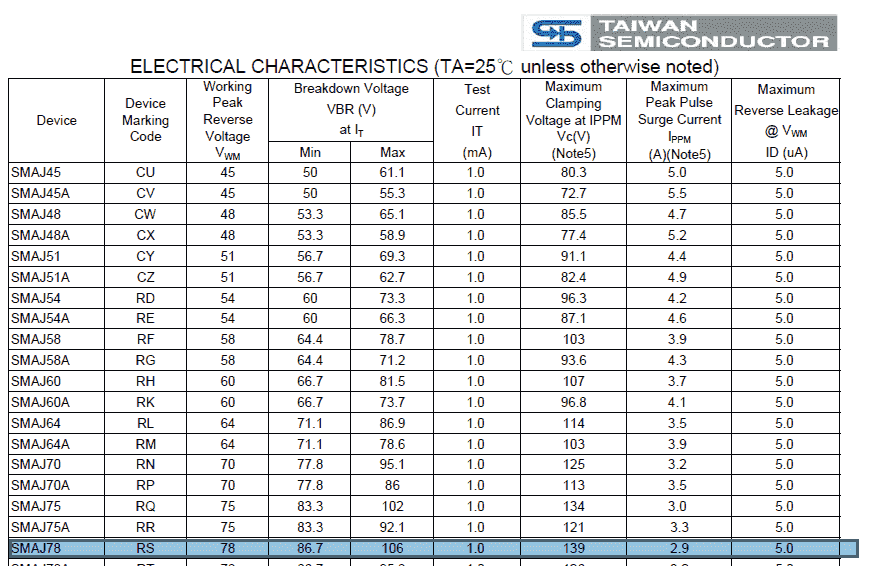

Napr. SMAJ78
Alebo:

ZdenekHQ · #14 Příspěvek od **ZdenekHQ** » 25 črc 2018, 11:49

Taky mě to v noci napadlo...

DELONG · #15 Příspěvek od **DELONG** » 25 črc 2018, 21:56

ZdenekHQ píše:
DELONG píše:...výsledok je 0.001Ohm...

To bys musel mít nějakej měřící superstroj nebo miliohmmetr.

Chyba na mojej strane ospravedlňujem sa tá jednička s bodkou my nejak ušla :oops:

. malo to byť 000.1Ohm.
Dnes som jednu vyspájkoval a meral som to len takým ruským analógovým ohmetrom . Na jednu stranu to zmeralo nejakých 20 Ohm a na druhú stranu nekonečno . Rozsah bol nastavený len na 1kOhm . Priložil som merák na odspájkované plôšky a výsledok bol 0 Ohm .
Tá DPS je na stole a nie v aute takže bez napájania .

Tak že sa Zdenkova teória potvrdila .
Zrejme to bude ale asi tak ako napísal ZVUK2000 . Môže to byť transil aj mňa to napadlo ale nechcel som napísať blbosť tak som to radšej ani neuviedol .
Ďakujem za pomoc .
