Ahoj, prosím o radu.

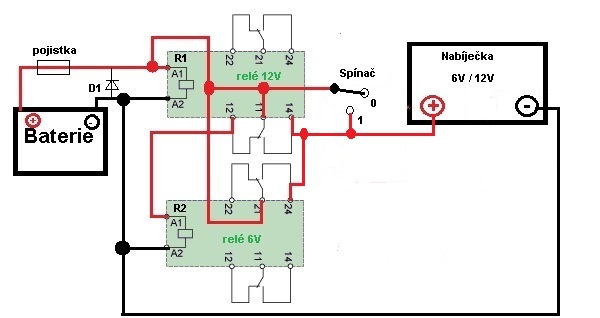

Ze součástek co mám doma bych chtěl zkusit upravit starou trafo auto-nabíječku s přepínačem na 6 a 12V. Chtěl bych aby automaticky rozpoznala jestli je to baterka na 6 nebo 12V. V příloze jsem laicky nakreslil schema. Prosím o radu zda by to takhle mohlo fungovat?

Popis: Po připojení (6V) baterie se pne R2 a R1 nesepne - čili bude nabíjet (6) volty. Pokud připojím (12V) baterii sepne mi R1 a tím pádem se rozepne R2 a nabíječka bude nabíjet (12) volty. R1 se bude ovládat další relé, které není na obrázku - to bude jen přepínat vinutí primáru, (u této staré nabíječky ovládá výstupní napětí primárem).
Při (12V) půjde nachvíli tohle napětí i do cívky 6V relátka, ale to si myslím tu chvilku vydrží.
Spínač je tam pro to, když by byla baterka úplně vybitá, aby se dalo ručně nahodit relé, možná by stačilo i tlačítko.
Dioda D1 by měla být proti přepolování, bude stačit SB560?
Snad jsem to popsal srozumitelně.
Děkuji za každou radu nebo připomínku.
M.

[danhard]

Proč cpeš inteligenci někam, kde Tvoje nestačí ?

Kde je ten přepínač 6/12V na nabíječce ???

[mspacil]

Proč urážíš???

Třeba proto že otec to dřív zapomínal přepnout a zničil tak baterku.
To relé pro přepínání není důležité, dokreslit ho můžu, ale zbytečně by to mátlo.

[danhard]

To samozřejmě není odpověď na otázku:

Kde je ten přepínač 6/12V na nabíječce ???

[mspacil]

Je tam přepínač který přepíná vinutí primáru - ten chci nahradit relátkem.

[mihal]

Chybu obsluhy neni možné eliminovať. Môžeš mať 12V aku ktorý bude mať naprázdno 6V, môžeš mať prepólované, tých stavov je viac. Jediné čo trochu eliminuje chyby je prúdové nastavenie nezávislé na napätí. Ale i to chce pozornosť pri nastavovaní.

[danhard]

Dioda D1 by měla být proti přepolování, bude stačit SB560?

Při přepólování s dobrou baterkou tam poteče zkratový proud daný dráty a pojistkou. Proudový impulz je daný přerušovací schopností té pojistky.
Potřebuješ tam jakoukoliv diodu s dobrou odolností proti nadproudu, úbytek tě nezajímá.
Schottky diody mají sice malý úbytek, ale s odolností na I2t jsi nejsem jistý.

[jezevec]

To nebude fungovat, 12V relé sepne i při 6V. Musel bys tam dát komparátor.
Jednodušší je dát tam tlačítko a relé, při zapnutí nabíječky bude vždy přepnuta na 6V, když budeš chtít nabíjet 12V accu, zmáčkneš tlačítko, sepne relé a pomocný kontakt zkratuje tlačítko a relé zůstane sepnuto až do vypnutí nabíječky.

[danhard]

ps. proštuduj si nejdřív zapínací a vypínací vlastnosti těch relé, včetně jejich tolerancí

[danhard]

Proč urážíš???

A z toho se taky neposer.
Prostě když vidím takovou prostoduchou blbost, tak se k tomu adekvátně vyjádřím.
Neber to až tak osobně.

[mspacil]

To že má 6V nevadí, na nabíječce je jemná regulace.
Lze zvýšit ručně na 8V a to už naskočí R1 a bude se dobíjet (12V).
Jde o to aby při 6V nezačla nabíjet (12V). A takhle to funguje.
Aby to nešlo přepolovat bych chtěl taky.
Díky

[mspacil]

to jezevec: V datasheatu je že sepne od 8V a i totak nějak funguje.

Jak píšeš by to taky šlo, díky

[danhard]

No a při přebití 6V baterky se Ti to elegantně přepne do 12V modu
Chlapče věř, že tudy cesta nevede.

[mspacil]

to danhard: no právě z toho mám strach, nesmělo by se dobíjet více jak 8V.
Potom sepne to 12V relé.

Asi to zkusím jak píše jezevec.

Prosím tě ještě jakou tu diodu tam můžu hodit?

Díky

[jezevec]

Je tam přepínač který přepíná vinutí primáru - ten chci nahradit relátkem.

Snad sekundáru, ne???
