Stavebnica hodin

Zpráva

#1 Příspěvek od **jano2** » 06 kvě 2019, 18:16

Pozdravujem všetkých,zo zaujímavosti som kúpil tuto stavebnicu,hodiny idú veľmi presne,až nato,že nedržia čas pri výpadku elektriny.Založna baterka nič nerieši,nemáte niekto s tým skúsenosti?Dakujem za informácie. https://www.aliexpress.com/item/WAVGAT- ... 4c4dbaMNhW

Artaban001 · #2 Příspěvek od **Artaban001** » 06 kvě 2019, 18:29

Mám je taky. Čekají na "zapouzdření". A taky by se hodil návod k obsluze. Sestavit to šlo i bez návodu, ale rozchodit - jsou tam nějaký "položky", co jdou nastavovat, ale nevím, k čemu jsou..

Celeron · #3 Příspěvek od **Celeron** » 06 kvě 2019, 19:09

jano2 píše:hodiny idú veľmi presne,až nato,že nedržia čas pri výpadku elektriny.Založna baterka nič nerieši,

No jestli to je jen na jednočipu 89C2051, tak ten musí být napájený trvale, při výpadku napájení se restartuje, takže čas jde od nuly. To bys musel na dvou diodách smíchat napájení jednočipu ze síťovýho zdroje a záložní baterky a zároveň vyřešit trvalý dobíjení tý baterky. A počítej s tím, že to bude žrát jak tank, jedině že bys napájení displeje oddělil od napájení jednočipu aby šel jen na provoz ze sítě. Asi by tam stačilo dát 4 ks NiMh Enellop 4,8V/2Ah a trvale dobíjet přes odpůrek proudem cca 50mA.

#4 Příspěvek od **EKKAR** » 06 kvě 2019, 21:06

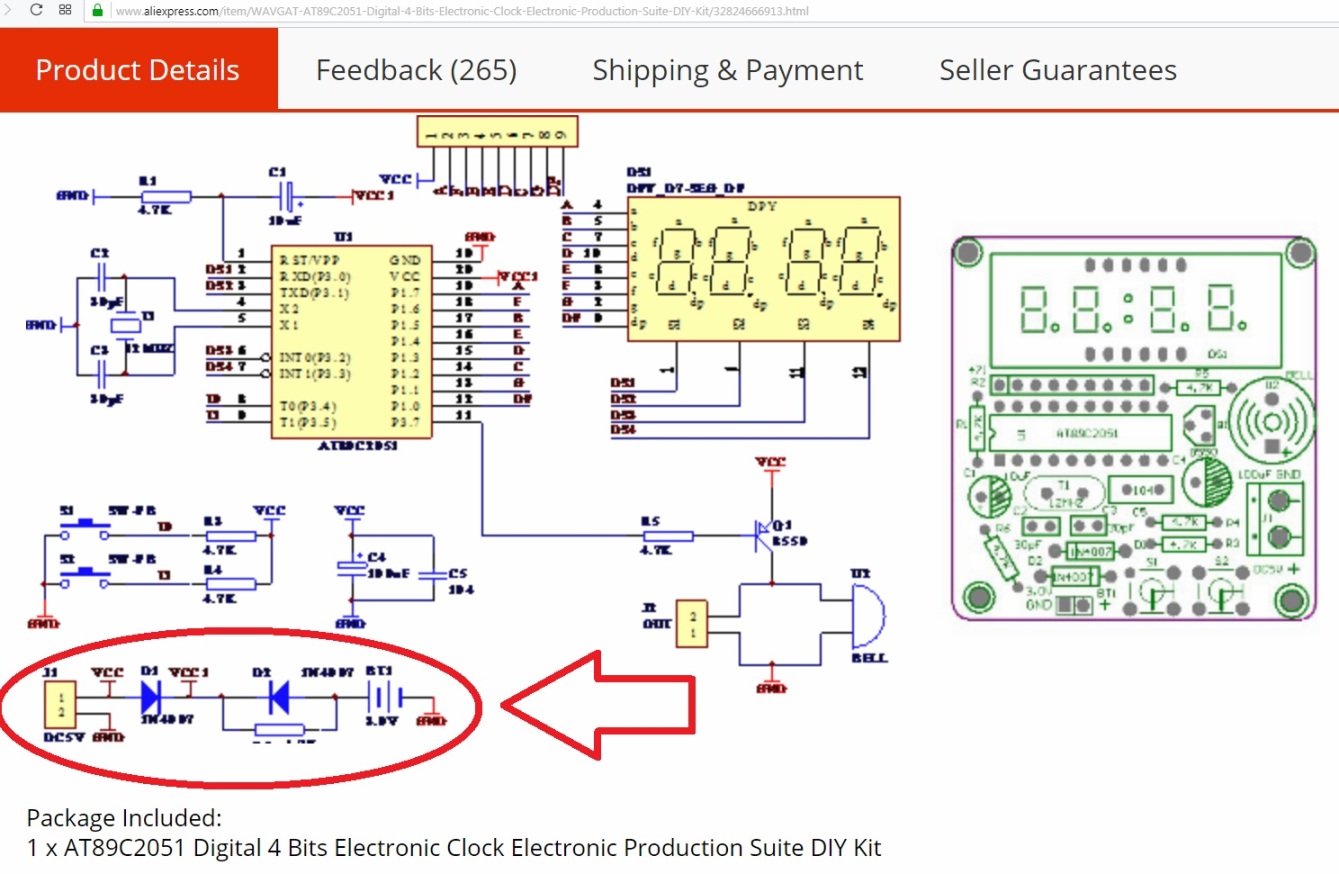

Ale vono to "mixovaný" napájení včetně dobíjecího odporu na schématu je - přímo ve vodkazu z Alíka!!!! Stačí se pořádně počumět doleva dolů!!!!

Celeron · #5 Příspěvek od **Celeron** » 06 kvě 2019, 23:19

Hmm, zajímavý, Maxthon mi pod úvodním obrázkem vlevo nahoře nic neukazuje, jen kupa políček na kterých se točí načítací sluníčko. Takže to schema jsem neviděl. V IE11 se to ale načte bez problémů.
Ovšem v tom záložním mixu je naprostá krávovina, 89C2051 napájená přes 1N4007 z baterky 3V si ani neškrtne. Něco jsem se s ní nadělal a aby spolehlivě jela potřebuje Ucc alespoň 4,4V tedy kousky, co jsem měl k dispozici já. Takže jak jsem psal, 4 x NiMH Enellop.

#6 Příspěvek od **rnbw** » 06 kvě 2019, 23:25

Datasheet tvrdi nieco ine: 2.7V to 6V Operating Range (plati pre 12MHz verziu, 24MHz ma rozsah 4-6V):
https://ww1.microchip.com/downloads/en/ ... oc0368.pdf

Celeron · #7 Příspěvek od **Celeron** » 06 kvě 2019, 23:37

Já měl 24 MHz Atmely a ty pod 4,4V nešly ani náhodou. Ale byly z GME, tak čert ví co to bylo za rejži. :wink:

Nakonec Jano2 píše, že to na baterku nechodí, předpokládám, že tam má tu co ve stavebnici doporučují.

#8 Příspěvek od **rnbw** » 07 kvě 2019, 00:01

To by mohol napisat... A tiez zmerat napatie na VCC, ked to ma bezat na bateriu a nefunguje. Ak tam je 3V bateria a k tomu ubytok na diode, tak to naozaj fungovat nebude.

#9 Příspěvek od **jano2** » 09 kvě 2019, 15:52

Tak so sa stým trochu hral a ide to si tak:VCC 5,3V,funguje namiesto baterky 5 V,funguje,no pri napeti -namiesto baterky,pod 4,8v-už resetuje.Tak že ani 4x ni-cd,to neide.
https://www.aliexpress.com/item/DS1302- ... 4c4dKmV7bn Tieto idú bez problémov.Záložná baterka originál,3V neresetuju,idú pomerne presne,asi 2 mesiace.

patrikvarga · #10 Příspěvek od **patrikvarga** » 09 kvě 2019, 17:08

Tie hodiny z odkazu majú RTC DS1302, ktorému stačia 2V.

Celeron · #11 Příspěvek od **Celeron** » 09 kvě 2019, 19:47

jano2 píše:Tak so sa stým trochu hral a ide to si tak:VCC 5,3V,funguje namiesto baterky 5 V,funguje,no pri napeti -namiesto baterky,pod 4,8v-už resetuje.Tak že ani 4x ni-cd,to neide.

VCC nebo VCC1 pod 4,8V ti resetuje? To je dost podstatný!
Pokud VCC, tak se nedivím, od 4,8V musíš odečíst 0,6-0,7V na diodě D1, takže procesor resetuje při 4,1-4,2V což je normální. Ale pokud ti to resetuje při VCC1 pod 4,8V tak to je zcela mimo hodnot co udává datašít pro Atmela. Dej místo D1 a D2 (1N4001) nějakou šotku a 4 x NiCd budou bez problémů.

#12 Příspěvek od **jano2** » 11 kvě 2019, 18:41

Vďaka,Celeron,zo shotkami to zatiaľ ide no ma to ,podla mňa veľký odber z bateriek,až 11mA.Samozrejme,po odpojeni VCC.Je to poriadku?

#13 Příspěvek od **EKKAR** » 11 kvě 2019, 18:50

Jestli přitom běží procesor, tak je to OK. Kdyby se měl uspat a běžet jen RTC obvod, pak to OK není.

Celeron · #14 Příspěvek od **Celeron** » 11 kvě 2019, 22:21

89C2051 nemá samostatnej RTC, co by běžel když procík chrápe a ani není na desce žádnej externí RTC. A dokonce tam není ani žádnej obvůdek, (třena MAX 69x řady) kterej by detekoval pokles napájení a poslal Atmela do režimu se sníženou spotřebou.
Prostě celý hodiny jedou SW a tak musí být nepřetržitý napájení.

Těch 11 mA je úplně normální, na míň se nedostaneš. Ta baterka je jen pro výpadek síťě. Když tam dáš na zálohu Enellop, tak by to mohlo jet na plně nabitou baterku 150-170 hodin. To je naprosto v pohodě.
Kámošovi jsem před asi 5 lety dělal pro ptáky stmívání. Bez stmívání ty papouščí mrchy občas klepne pepka při zhasnutí či rozsvícení a tak se mu to brzo nákladově vrátilo. Hodiny tam jsou taky SW na A51 a žere to ještě víc a nikdy s tím nebyl při výpadku napájení žádnej problém. 4 x Enellop.

termit256 · #15 Příspěvek od **termit256** » 12 kvě 2019, 07:16

O presnosti te konstrukce bych dost pochyboval. Je tam obycejny cinsky krystal. I pokud se rejzaci se stestim trefi do presne frekvence, stejne se to bude vlivem teploty a starnuti rozjizdet. Ja pouzivam uz jen RTC s TCXO oscilatorem. Maji udavanou max. odchylku 2ppm pri 0-40C s tim, ze je mozne kmitocet oscilatoru dle potreby jemne doladit. Ty obycejne krystaly jsou na tom o rad hur. Se zalohovanim pak neni zadny problem, ty obvody na to maji primo vstup..
