Krátká anténa pro AM vysílač

[jakubrosler]

Zdravím po delší době s dotazem.
Chtěl jsem postavit malý AM vysílač, abych mohl posílat hudbu z počítače na staré rádio na druhém konci místnosti. Zalíbila se mi konstrukce v PE 1-4/2012 vycházející z tohoto článku. Postavil jsem to, naladil rezonanční obvod v kolektoru T3 (rozkmit napětí několik voltů), ale zaboha nejsem schopen naladit anténu tak, aby se to na tom rádiu dalo poslouchat.
Zkoušel jsem tři různý kusy zhruba metrovýho drátu (tenký izolovaný lanko, tlustší izolovaný lanko a prut asi 2,5 mm, k tomu v sérii pevnou cívku asi 1,5 mH (toroid na N30, průměry 16 a 9,4 mm, výška 6 mm, 24 závitů) a laditelný kondenzátor 10-450 pF.

Když to zkouším ladit tím popsaým měřákem, tak sice naladím nějaké maximum, na rádiu vzdáleném pár metrů se to chytit dá, ale signál je hrozně slabý a utopený v šumu.

Pak jsem to zkoušel i s jinými cívkami (3,6 mH z kompaktní zářivky a 330 uH hotový černý váleček), ale výsledek veškerý žádný.

Rád bych se zeptal odborníků, jestli dělám něco blbě (a případně co ), nebo jestli výkon takovéto srandičky bude z principu mizerný a můžu být rád, že vůbec něco slyším.

Místo krystalu tam mám LC a kmitá to asi na 1,6 MHz.

Předem dík za odpovědi.

EDIT: překlep

[EKKAR]

Udělej si rámovku podle poslední části toho článku - té nazvané "Unfair Radio Transmitter". Abys něco vyzářil na AM, potřebuješ velký rozměry antény - prostě "dýlka táhne" - nějakej metr drátu to nezachrání. Musíš se dostat na větší "vyzařovací délku" - což v pokojovým provedení nelze jinak, než rámově namotanou "špulkou" respektive anténou typu MLA - teorie těchhle antén se dýl než poslední 2 roky probírá v PE-AR, takže se podívej tam. Ve finále to můžeš budit jen několika µW výkonu, abys nedosahoval nikam daleko, kde by tě mohli postihnout z ČTÚ, ale kmitočty pásma středních vln jinak "do éteru" s aspoň trošku skušnou účinností nedostaneš.

[ZdenekHQ]

Tam by se hodil spíš π-článek, ale do metrové antény na tomhle kmitočtu to stejně bude vždycky šumítko.

[jakubrosler]

Podle toho článku to právě vypadalo, že na přímou viditelnost by to mělo jít i s kusem drátu. Měl jsem spíš dojem, že to nějak blbě ladím, protože jsem čekal nějaký ostřejší maximum na rezonanční frekvenci, ale bylo to spíš takový hodně rozplizlý)

Rámovku možná někdy zkusím ze zvědavosti (teď nemám po ruce trubky), ale trvale je praktických důvodů nepřijatelná - moc velký krám v prostoru.

EDIT: Možná si to představuju naivně, ale nešla by udělat nějaká feritová anténa? Když s tím kapesní rádia dokážou celkem slušně přijímat, tak by s tím recipročně mělo jít i slušně vysílat, ne? Nebo tam je problém s přesycením?

Co je to, prosím, n-článek?

[ZdenekHQ]

Ten LC je dost zatlumenej, takže nějaký ostrý maximum nečekej.

Viz EDIT: http://ok2buh.nagano.cz/first/Antenni%20tunery.html

[jakubrosler]

Myslíte, že kdybych to posunul do krátkých vln, že by to s kusem drátu mohlo nějak použitelně fungovat?
Stačilo by v tom zapojení jenom přeladit ten oscilátor a LC u antény třeba na 16 MHz a dát všechny kondy desetinové?

[ZdenekHQ]

Spíš počkej na někoho, kdo se baví vysíláním v pásmu 160m.

Mimochodem, na tom druhým schematu vysílače je právě transformační článek, co do toho krátkýho smetáčku natlačí trochu víc napětí, aby líp vysílal.

EDIT: Přesnější určení původně "druhého" obrázku

[masar]

Myslíte, že kdybych to posunul do krátkých vln, že by to s kusem drátu mohlo nějak použitelně fungovat?
Stačilo by v tom zapojení jenom přeladit ten oscilátor a LC u antény třeba na 16 MHz a dát všechny kondy desetinové?

A podíval ses na vyrobený signál osciloskopem? A myslíš, že ve vztahu f,C,L (16MHz vs desetinové kapacity) platí přímé úměry?

[jakubrosler]

ZdeněkHQ: Ten transformátorek ještě zkusím.

masar: Frekvence LC vím, že není nepřímo úměrná frekvenci, myslel jsem hlavně ty kondenzátory mezi B a C.

Osciloskopem jsem na to koukal a vypadalo to na první pohled slušně, ale kvalitu zvukového signálu takhle opticky posoudit úplně neumím.

[masar]

No a čím jsi tu frekvenci měřil? Modulaci na osciloskopu lze přece vyhodnotit jak co do kvality, tak co do hloubky modulace. Kromě toho lze tím osciloskopem změřit i ten nosný kmitočet.
Aby bylo jasno - nezdá se mi, že signál, jehož amplitudu lze měřit zmiňovaným měřícím přípravkem s jedním tranzistorem, se na superhetu utápí v šumu. Co je to vlastně za přijímač?

[ok1hga]

spíš bych si tipnul, že jsi byl naladěn na zrcadle přijímače, nebo na slabší harmonické vysílače . . .

[masar]

Takže tím také zpochybňuješ měření frekvence a to dost podstatně.

[jakubrosler]

Frekvenci jsem odečítal (měřil je v daném případě dost silné slovo) z osciloskopu a orientačně tak vychází i z výpočtu rezonanční frekence LC článku v oscilátoru (220 uH, 56 pF).

Modulace, když jsem tam pustil signál z generátoru, vypadala dobře, hloubka samozřejmě závisela na amplitudě, audio signál z mobilu jsem nastavil zhruba na 20% hloubky.

Tím přípravkem šlo měřit, jenom když jsem jeho anténu měl v těsné blízkosti té vysílací. Naopak rádio bylo asi 5 m daleko. Pokusným králíkem byl Talisman 308U, ale zkoušel jsem to i s novějším Videotonem a ten pomalu ani nehlesnul.

[ZdenekHQ]

Hloubku modulace nastav tak na 80%, jinak to není AM, ale jen šepot s nosnou.

[ok1hga]

. . . ta nosná je slabá.

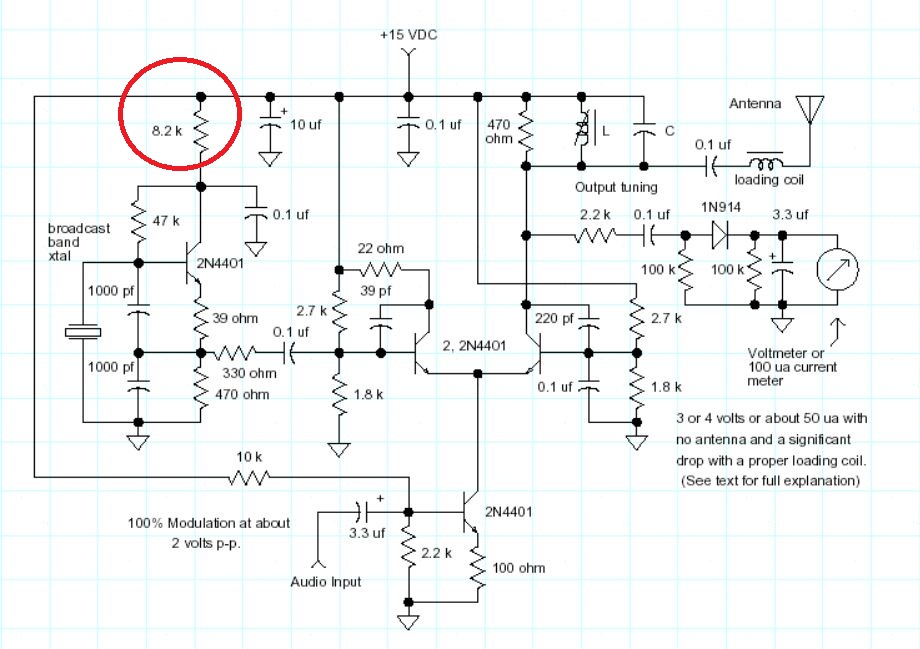

podle jakého schématu je to vlastně postavené ???
tady je nějaký nesmysl . . .
hádám, že by tam mělo být cca 820 ohmů . . .
