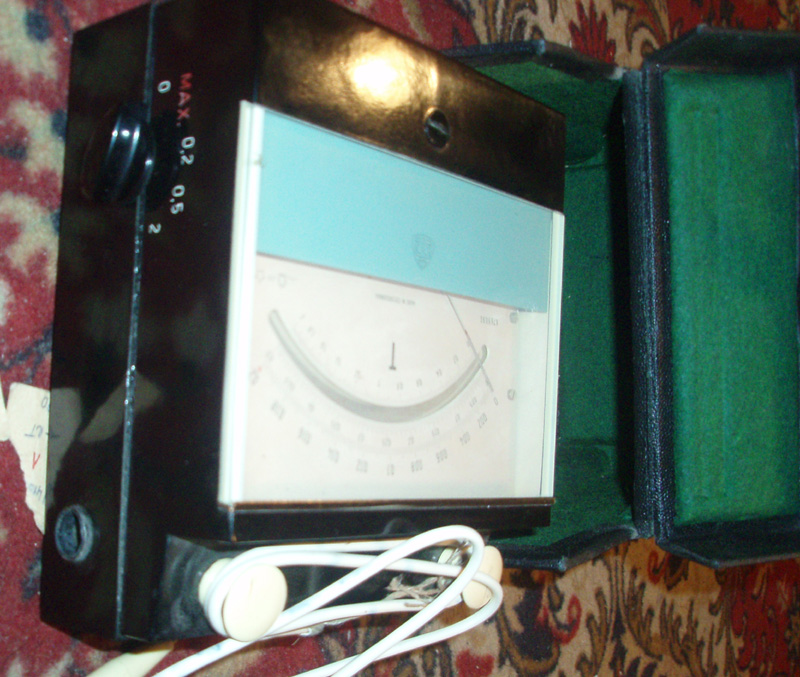

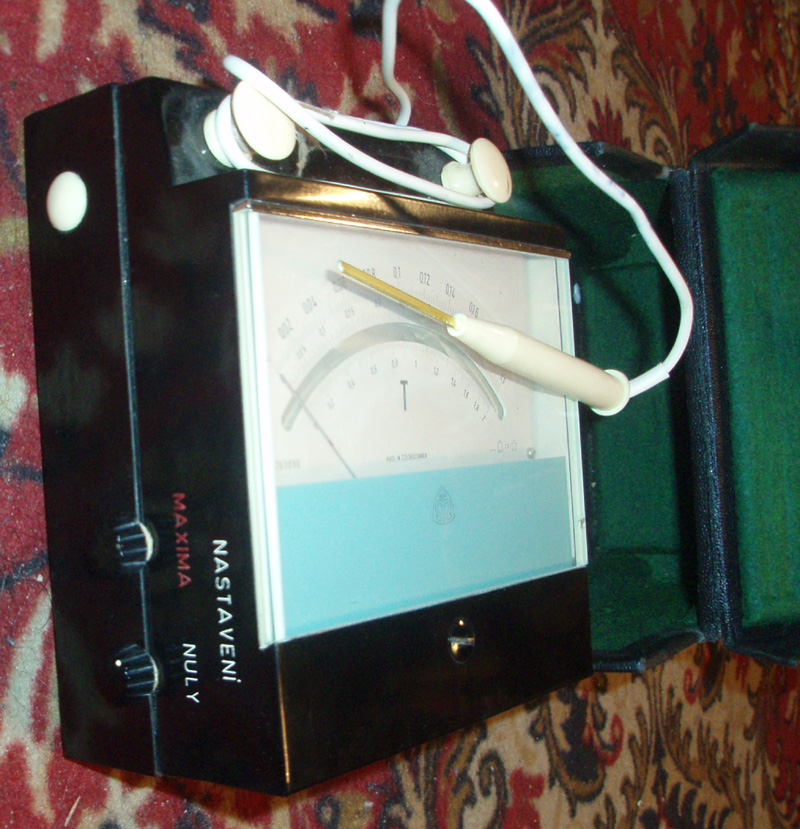

Zdravím, dostal se mi do rukou starý teslametr. Rád bych ho vyzkoušel, ale netuším, jak přístroj obsluhovat. Nikde není žádné typové označení, jen návod na kalibraci zespodu skříňky.

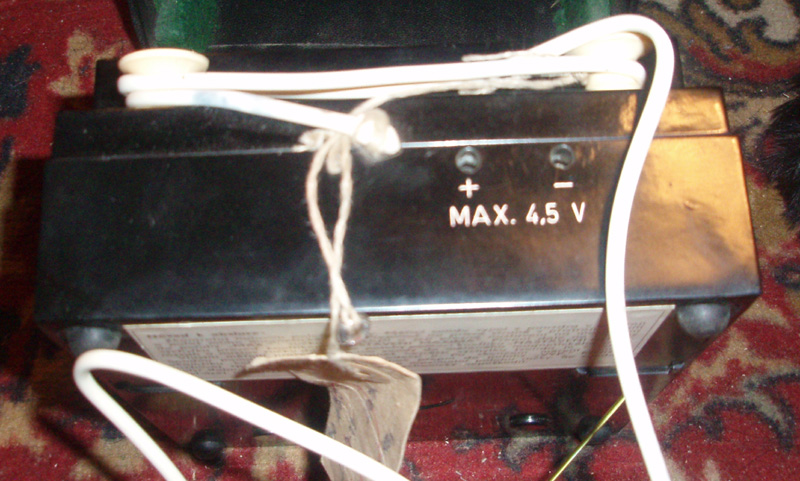

Potřebuje měřák napájení? Zepředu jsou dvě zdířky s označením polarity.

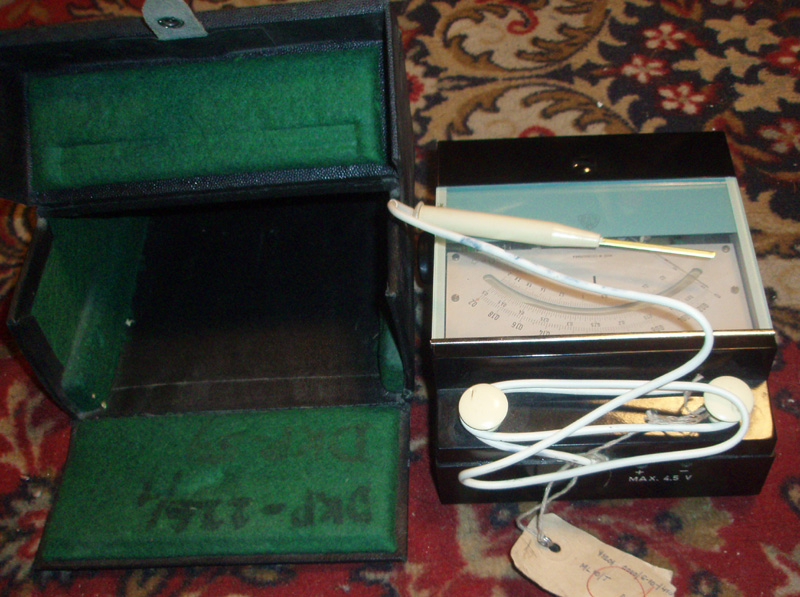

Jaký typ mag. pole vlastně umí měřit? Sonda vypadá jako na vsunutí do štěrbiny v nějakém jádru.
Dík!
Teslametr
Moderátor: Moderátoři
Co je to za typ teslametru ani jak funguje nevim, ale podle obrazku to vypada na tzv. transverzalni Hallovu sondu, magneticke silocary museji prochazet jeji sirsi stranou. Tady je to nakreslene:
https://allmagnetics.com/device/gaussmeter.htm
https://allmagnetics.com/device/gaussmeter.htm
Naposledy upravil(a) eleferner dne 18 led 2020, 19:39, celkem upraveno 1 x.
Ta „halova“ (nevím, jak se to přesně píše) sonda tu střidavinu asi dá ale ten elektromechanický systém už ne aneb je to na měření statických magnetických polí. Pokut se nepletu tak v tom meřáku musí bit baterka aby měřil aneb se musí nějak napájet ta sonda. Ty zdířky s nápisem max. 4.5V budou pravděpodobně pro externí napájení. Ten jazýček u těch sond je relativně „křehký“ tak se s tím musí zacházet opatrně.
Ne všichni jsme měli z češtiny za jedna. Jsem dysgrafik a dyslektik.

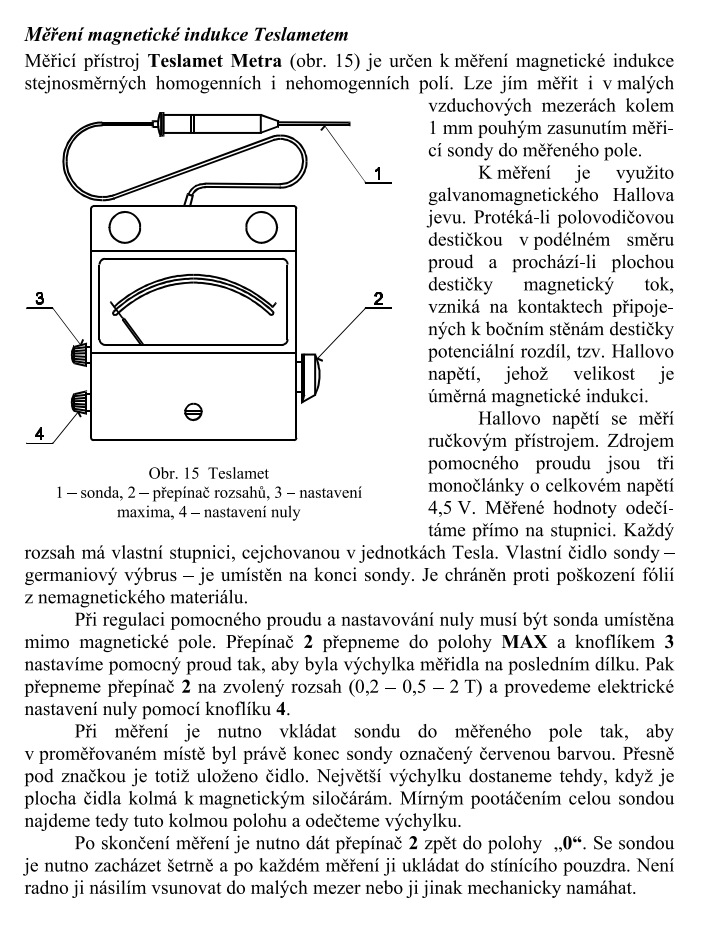

Použití Teslametu podle sbírky úloh měření. V pdf je princip přístroje a měření magnetické indukce.
- Přílohy
-
Teslamet_2.pdf- Měření magnetické indukce pomocí Hallovy sondy - přístroj Teslamet Metra Blansko
- (69.71 KiB) Staženo 151 x
-
