Elektronická pojistka

[Dolpi]

Zdravím,

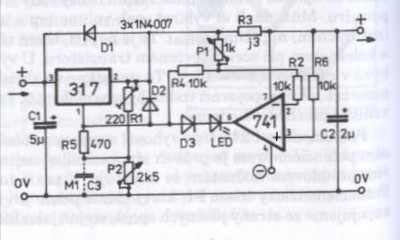

snažím se k jednomu zařízení zhotovit elektronickou pojistku. Schéma mám zapojené v simulátoru, které jsem obohatil meřákama. Z měření vím, že na rezistoru R3 je maximálně nějakých 115mV. O takový úbytek je pak menší napětí na neinvertujícím vstupu. Nicméně, dle vzorečku Uvýs = R4/R2x(U2-U1) zjistíme výstupní napětí. Nechápu, kde se bere tak velké výstupní napětí, dle měřícího přístroje -2.2V (Převažuje větší napětí na invertujícím vstupu) když rozdíl napětí na vstupech je malý. K tomu se dostávám k další části problému a sice, nejsem si jistý, zda se může výsledná hodnota odporu R2 a P1 vypočítat paralelně, ale myslím, že ne, protože na sebe přímo nenavazují, v obvodu se uzavírají přes další součástky.

[ZVUK2000]

Jak řešíš to záporné napětí pro OZ?

[termit256]

Jaky proud/napeti ma ta pojistka mit?

[lesana87]

To je celé nějaké divné. Operák 741 má udáván pracovní rozsah vstupního napětí 2V pod napájení, tady má vstupy vesele připojené na potenciál napájení.
Odpory R2 a R6 by neměly mít na funkci vliv a tudíž by neměly figurovat ve vzorečku pro výstupní napětí operáku. Jestli mě rozum nešálí, tak napětí v uzlu R4, R5, D2, D3 je:
(V+)-(I*R3*R4/P1)
V+ je napětí na výstupu zdroje a I je výstupní proud.
A protože mezi tím uzlem a výstupem zdroje má LM317 referenci 1,25V, tak výstupní proud je omezený na hodnotu:
I = 1,25/(R3*R4/P1)
Takže s uvedenýma součástkama na 0 - 416mA.

[Michal22]

A jak to celé bude fungovat s výstupním napětím blízkým nule?

[lesana87]

Asi stejně dobře/blbě jako s jakýmkoliv jiným, pokud bude dostatečně nízké záporné napájení operáku (-5V by mohlo stačit).

[teufel]

Jak psala Lesana, 741 v tomto zapojení nebude fungovat, na vstupech je napětí příliš blízko kladnému napájecímu. Většina simulátorů rozsah vstupního napětí neřeší.

[Dolpi]

Operační zesilovač, respektive jeho vstupy 4 a 7 budou napájeny ze souměrného zdroje. Pracuje jako rozdílový zesilovač. Na výstupu se objeví rozdíl napětí na vstupech a bude vždy invertované, jelikož napětí na neinvertujícím vstupu bude zmenšeno o napětí na R3.

Při maximálním odporu potenciometru P1 a trimru R1 je na výstupu stabilizátoru nějakých 15V. Proudové omezení přichází ve chvíli, kdy zátěž na výstupu začne vyžadovat více než 416mA, jak psal uživatel Lesana 87.

Simulaci sem prováděl v programu MultiSim.

[termit256]

Vykasli se na ten orloj z 80 let minuleho stoleti ktery nikdy nebude poradne fungovat, a pouzij obvod primo pro tohle urceny jako napr. LT4356. Zapojeni je jednoduche, v podstate jen zvolis odpory parametry a nemusis badat nad necim co stejne nakonec nepujde rozchodit.
Pokud to ma byt pojistka, musi fungovat spravne a musi na ni byt spoleh, a ne ze zabere snad nejak a nekdy.

[Dolpi]

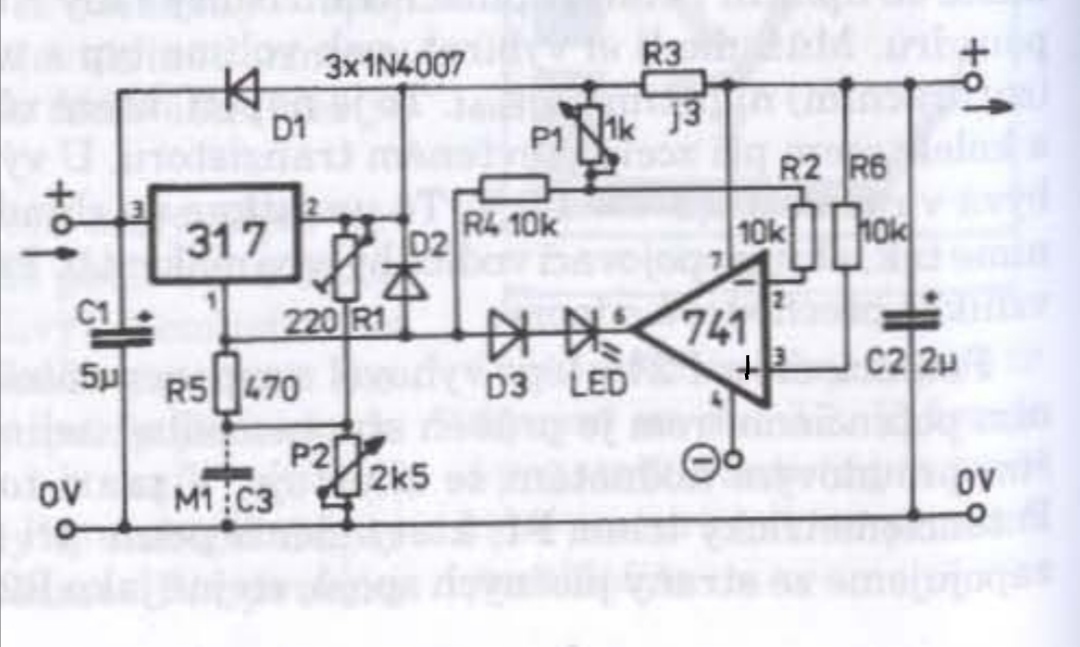

To schéma je z knihy Poznáváme elektroniku 2 od Václava Maliny. Původní první vydání přišlo v roce 1995. Já tu mám dotisk druhého vydání, z roku 2013.

Radši bych se naučil na obvodech s minimem integrovaných obvodů. Když budu všechno nahrazovat integrovaným obvodem, nikdy té elektronice nebudu rozumět tak jak bych chtěl.

[FHonza]

V té knížce je o dvě stránky (konkrétně 128 ve vydání co mám já) ale zdůrazněná nutnost napájení OZ záporným napětím.

[Dolpi]

To je jasný. To už jsem tu zmínil.

[patrikvarga]

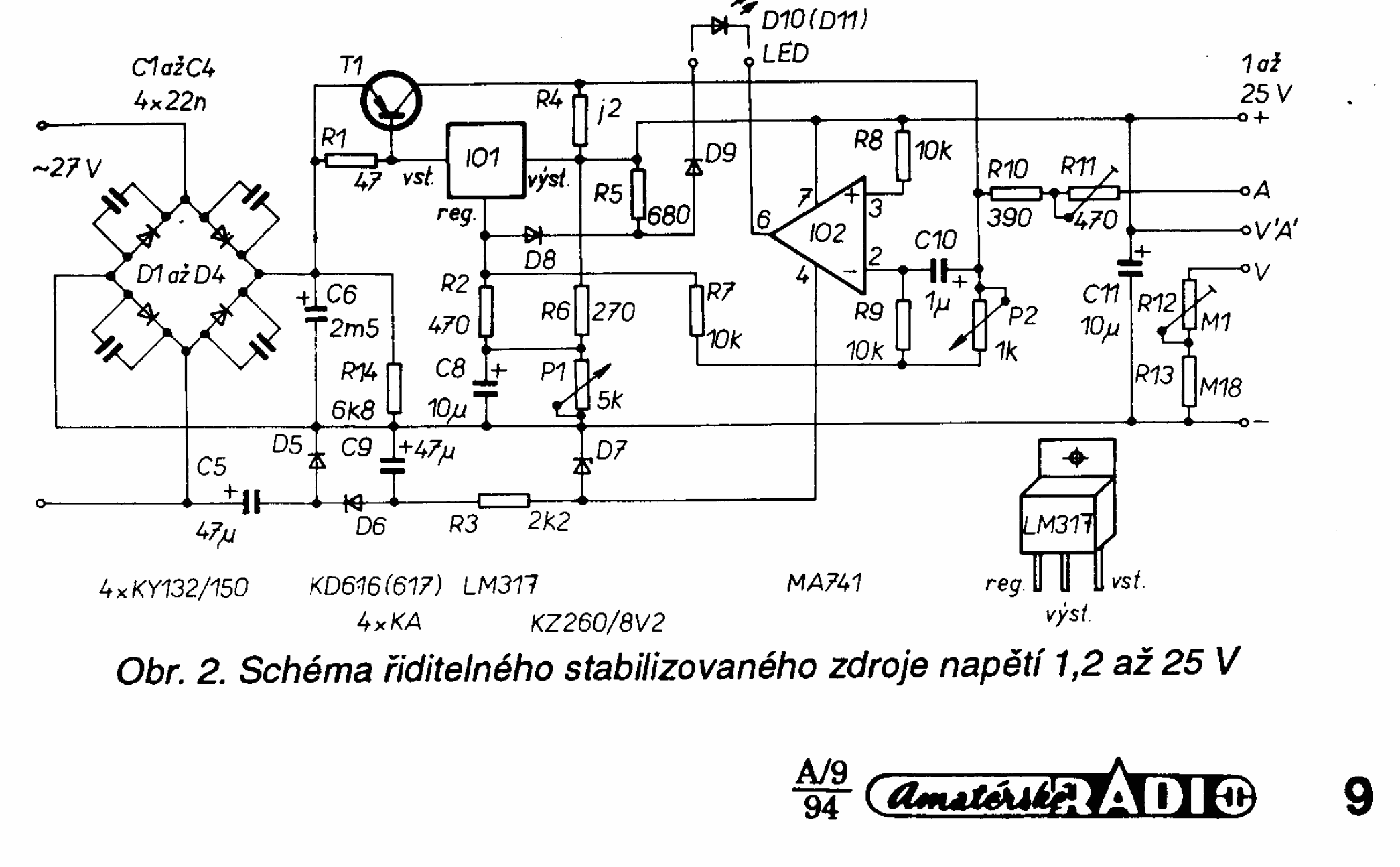

Podobný zdroj je aj v Amare.

[weed_smoker]

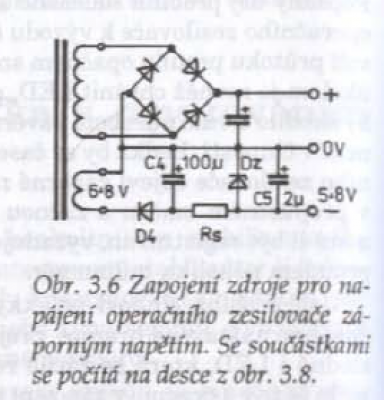

Jak řešíš to záporné napětí pro OZ?

Na jeden OZ by mohla stačit 7660,jinak asi DC/DC oddělovák a výstup zapojit opačně(plus na GND a mínus na pin#4 toho OZ 741).

[PetrTT]

dokáže někdo poradit jaké relé použít na konstrukci pojistky z videa č.1 viz odkaz.Dík.
https://www.youtube.com/watch?v=K6aahD3RADQ

čaS 00:20
