PWM regulace pro pračkový motor

Zpráva

#1 Příspěvek od **hafca** » 30 dub 2020, 14:36

Dostal jsem od syna za úkol vytvořit regulaci otáček pro motor C0056962 z pračky Indesit. Je to klasika seriový motor a idea je nějaká PWM regulace. Jenže je to na rychlo, tím je myšleno do neděle. Mám tady několik OAC5A-11 a jeden S202S02. Myslel jsem, že k tomu dobastlím něco s 555.
Je to schůdná cesta, nebo ještě lépe, nemá někdo tip na osvědčené zapojení? Abych nevymýšlel slepou cestu nebo už vymyšlené. Ze součástek musím tvořit z toho co najdu doma, protože teď už nic nesplaším.

#2 Příspěvek od **masar** » 30 dub 2020, 15:56

A proč je idea PWM a ne třeba klasická fázová regulace triakem? Nabízí se řešení jednoduchá (ŘO s diakem) i složitější (otáčková z.v. a TDA1085)...
:wink:

#3 Příspěvek od **hafca** » 30 dub 2020, 16:27

Zkusil jsem regulátor ze stojací lampy. Myslel jsem, že je tam PWM, ale je to nějaký triakový regulátor. A ten se k tomu motoru moc nehodí. Sice to dobře reguluje žárovku, ale motor bez zatížení začne nabírat otáčky a to je špatně. Musí to držet i na prázdno stejné otáčky nebo téměř stejné jako při zatížení.

Eleman · #4 Příspěvek od **Eleman** » 30 dub 2020, 16:33

Vyzkoušej to první zapojení. Je to jednoduché a využívá reakce kotvy, takže kroutící moment je velký i při malých otáčkách. Používám to k vrtačce a i při velmi malých otáčkách sklíčidlo v ruce nejde udržet.

gepard · #5 Příspěvek od **gepard** » 30 dub 2020, 16:35

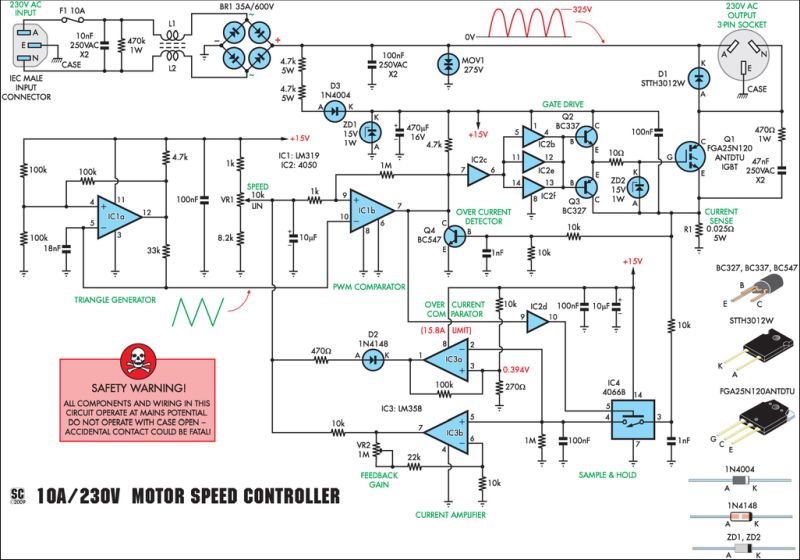

Nebyla by vhodná konstrukce např. zde?

#6 Příspěvek od **mi-ro** » 30 dub 2020, 16:40

Pokud nemáš zpětnou vazbu měřením otáček, bude sériový motor po odtížení zvyšovat otáčky vždycky.

#7 Příspěvek od **hafca** » 30 dub 2020, 16:40

Dík, to zapojení znám. Dělal jsem jich kdysi několik. Jenž motor bez zatížení pocukává. Na hřídeli toho motoru je hadrový kotouč na leštění hliníku a tam bych opravdu raději viděl konstatní otáčky. Jsou to díly na veterána a každé zaškobrtnutí by se prodražilo.

#8 Příspěvek od **hafca** » 30 dub 2020, 16:47

mi-ro píše:Pokud nemáš zpětnou vazbu měřením otáček, bude sériový motor po odtížení zvyšovat otáčky vždycky.

Zpětná vazba by možná byla. Na motoru zůstal tachogenerátor.

Atlan · #9 Příspěvek od **Atlan** » 01 kvě 2020, 08:24

S uP tu: https://forum.strojirenstvi.cz/viewtopic.php?t=34454
Ale. Ked nepotrebujes nejake specialitky od 1000ot beha obstojne aj tda1085.

Jak neni, v cine plno, a kedze to nieje az tak zazracny IO a hlavne regulovat ten motor vykusavanim simusoviek tiez nieje kto vie co. Tak ho maju v suflikoch. Domonca jedna doska sa mi tu s nim vala.

Okrem bez tachogeneratora to bude neuregulovatelne.

#10 Příspěvek od **hafca** » 01 kvě 2020, 08:44

To fórum jsem prolezl, ale TDA1085 nikde už není. Zkusím na rychlo ten se zpětnou vazbou z AR 11/1989.
Ještě jsem našel jedno zapojení, ale to by bylo asi na dlouhé zimní večery.

#11 Příspěvek od **EKKAR** » 01 kvě 2020, 10:11

hafca píše:Zkusil jsem regulátor ze stojací lampy. Myslel jsem, že je tam PWM, ale je to nějaký triakový regulátor....

A prosím tě, když vezmu fázově sekanou sinusovku se stálým kmitočtem, jakej je u ní rozdíl proti PWM? Kmitočet se nemění, jen posunem fáze sepnutí bezkontaktního prvku měním šířku výslednýho impulsu ... A jinak pravdu mají ti, co tvrdí, že bez zpětný vazby ten komutátorák na stálejch točkách neudržíš - proč si myslíš, že by na něm v pračce pak bylo to tachodynamo?

#12 Příspěvek od **hafca** » 01 kvě 2020, 10:40

Ano, máš pravdu, neuvědomil jsem si to. Proto jsem od toho upustil a hledám něco dostupného se zpětnou vazbou.
Fórum co sem dával Atlan jsem prolezl a zjistil jsem, že to nebude až takové brnkačka jak jsem si myslel. A postavit do neděle, to už vůbec ne.

breta1 · #13 Příspěvek od **breta1** » 01 kvě 2020, 11:22

Do neděle bys mohl stihnout to, co dal ELEMAN první obrázek.
Byl to kdysi hit pro regulaci vrtaček, "tisíce spokojených zákazníků".....

patrikvarga · #14 Příspěvek od **patrikvarga** » 01 kvě 2020, 14:05

hafca píše:To fórum jsem prolezl, ale TDA1085 nikde už není.

Ak ti nevadí cena, tak tu

#15 Příspěvek od **hafca** » 01 kvě 2020, 14:11

Dík, mám sice ještě jeden nápad, co zkusit a když selže, tak ho tam asi objednám.
