Zdroj DELL 19.5V/6.7A HA130PM160 (Chicony)

Zpráva

#1 Příspěvek od **rnbw** » 08 pro 2020, 21:15

Mam tu notebookovy zdroj DELL 130W HA130PM160 (vyrobca Chicony Power Technology) s divnym problemom. Pripojim do zasuvky, na vystupe sa objavi spravne napatie 19,5V, LED na konektore sa rozsvieti. Najprv som si myslel, ze funguje. Lenze po par sekundach zacne napatie klesat a LED postupne zhasne. Po odpojeni zo zasuvky a zapojeni po chvili sa situacia opakuje.

Rozobral som to kladivom viac-menej bez poskodenia. Je to riadene TEA1716T: https://www.nxp.com/docs/en/data-sheet/TEA1716T.pdf
Pri zapnuti nabehne aj PFC, pri poklese vystupneho napatia sa PFC vypne (napatie na kondenzatore postupne klesa na 310V).

Chcel som zmerat napatie na pine SSHBC/EN pocas vypnutia a ono sa to nevypina - zacalo to same od seba fungovat...

Neriesili ste takyto problem?

Kvicala_r · #2 Příspěvek od **Kvicala_r** » 08 pro 2020, 21:22

Joo, to musíš připojit do NTB, aby byl zatížený a běžel. Jinak naběhne, zjistí že není co krmit a dobíhá z kondů. Taky sem poprve čučel, že se mi zdálo perfirně něco občas bliknout. Dělají to Ty dellacky zdroje s LED všechny.

tiktak1953 · #3 Příspěvek od **tiktak1953** » 08 pro 2020, 21:26

Rozobral som to kladivom viac-menej bez poskodenia.
---------------------------
To je preto,ze si to nerozoberal zbijackov ako ja!
Prve Dellky Family 12 boli dobre,dost vydrzali,aj som ich opravoval zopar,aj jeden som nestacil opravit.Pozri ci drzi za mostikom na elytoch vyse 320V ,ja to skusal dvoma v serii ziarovkami na 230V,potom hladam dalej

#4 Příspěvek od **rnbw** » 08 pro 2020, 21:30

Vypinal sa aj s pripojenym notebookom, preto mi ho doniesli.
Teraz sa nieco stalo a uz sa nevypina ani naprazdno.
[edit]
Staci na to mierne fuknut teply vzduch a hned sa to vypne. Napatie je pri behu asi 5,4V, po vypnuti 3V (interny pull-up) - pri tomto napati by to malo stale bezat.

#5 Příspěvek od **rnbw** » 08 pro 2020, 22:03

Klesne aj SUPIC a SUPREG. Ci nebude nakoniec vadny IO.

#6 Příspěvek od **Michal22** » 08 pro 2020, 22:11

Kdysi dávno jsem sem dával dotaz na zdroj, který se choval stejně jako ten tvůj.
Bylo to pro napájení časomíry pro fotbalisty.
Zkusil jsem vyměnit všechny pasívní prvky, beze změny.
Nakonec jsem tedy naznal, že to dělá řídící obvod.
Ale nedokázal jsem jej indetifikovat, tak to skončilo výměnou celého zdroje za nějaký MeanWell

#7 Příspěvek od **rnbw** » 08 pro 2020, 23:26

Odstranoval som bielu silikonovu hmotu, ktorou je to vydatne zakydane z oboch stran. Pritom sa mi "otvorila" dioda D4 v puzdre SOT123 (A1 = SOD4001) - plast sa na jednej strane zdvihol do vzduchu. Zmeral som ju diodovym testom a vyzerala dobre.

Diodu som vymenil a teraz to bezi, na teplo nereaguje. Dioda je za pomocnym vinutim trafa, sluzi pre napajanie SUPIC pocas behu. Ze by bola prasknuta uz z vyroby?

#8 Příspěvek od **rnbw** » 08 pro 2020, 23:48

Tak nic, nechal som to bezat dlhsie. Ked som to ohrial potom, tak sa to zase vyplo. Potom som ohrial IO poriadne. Po vychladnuti funguje.

Asi dalsi smejd od NXP.

jardafiala · #9 Příspěvek od **jardafiala** » 09 pro 2020, 09:38

Zdar

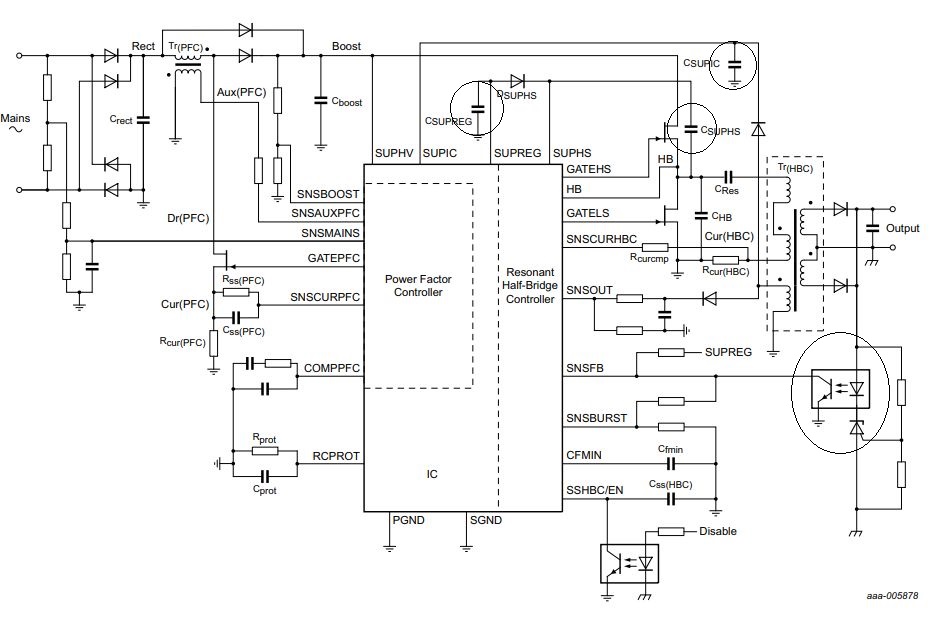

když se mi zdroj chová takhle tak nejdřív vyměním kondenzátory zakroužkované na obrázku. A zkontroluj jestli se nehnulo nastavení ochrany proti přepětí na výstupu (pokud tam je)

#10 Příspěvek od **rnbw** » 09 pro 2020, 23:20

Odpojil som obe keramiky na SUPIC a elyt skusil dat druhy. Bez zmeny.

Odstranil som dalsi kus silikonu zospodu a nasiel suciastku oznacenu NTC1. Po jej odpojeni sa to zatial nevypina ani po ohriati. Takze asi zblaznena ochrana proti prehriatiu.

#11 Příspěvek od **rnbw** » 10 pro 2020, 21:11

Takze nie. Kym to bolo na stole otvorene, fungovalo to.

Ale ked nasadim spodny tieniaci plech, tak sa to zase vypina. Je na dvoch miestach prispajkovany na minus primarnej strany. Staci, ze jeden z tychto bodov ma dotyk a uz sa to vypina. Ked plech zdvihnem o milimeter, aby sa stratil kontakt, vypinanie prestane.

WTF?

#12 Příspěvek od **rnbw** » 10 pro 2020, 21:37

Opakovane sa to spravalo rovnako. Teraz sa to zase vypina aj bez plechu. Termistor je odpojeny.

Napatie na SUPIC klesa pomaly, ked sa uz zdroj zastavil, este stale tam je 18V, takze tu pricina nebude.

#13 Příspěvek od **rnbw** » 10 pro 2020, 22:47

Objednam novy TEA1716T a uvidime...

#14 Příspěvek od **rnbw** » 05 led 2021, 13:41

Prisli nove TEA1716T (z eBay od predajcu e-best_trade, kupoval som od neho viackrat). Zdroj som pred vymenou este vyskusal - normalne fungoval

. Asi hodinu napajal notebook. Potom som si vsimol, ze notebook ide na bateriu. Po dalsom zapnuti isiel uz len chvilu.

Vymenil som teda TEA1716T a testujem znovu.

#15 Příspěvek od **rnbw** » 05 led 2021, 16:32

Zdroj aj po 3 hodinach bezi. Dufam, ze bude fungovat aj po zlepeni...
