Význam schematické značky

[forbidden]

Nevíte, co znamená ta značka "antény" vlevo dole u čísla "16"? Anténa to určitě není, v místě je leda krabice. Podařilo se mi navrtat drát ve zdi, tak studuju, co to vlastně je a kam vede...
Dík

[Cowley]

Něco k ovládání garazovych vrat nebo venkovní brány?
Nabíječka elektromobilu ?

[forbidden]

Vrata sice anténku mají, ale ta na schématu není. Ta značka antény je i v dalších listech, v šachtě. Jestli to nemůže jako značit prostup do jinýho patra? Vyletěl hlavní chránič a jistič k termostatům. Ty ale po nahození fungují. Do díry jsem se díval a je tam maximálně vidět lehký líznutí drátu, žádnej přímej zásah doprostřed vedení. To je tak, když se spolíhám na to, že od krabic vede vše vodorovně, nebo svisle. Detektor taky nic neodhalil, je to dost hluboko.

[p32]

Já bych to bral (taky to tak i značím) jako vstup pro nějaké připojení.

[procesor]

Nie je to 3f zásuvka- krabica? Niekde som to mal nakreslené na mieste kde má byt elektrický kotol.

[EKKAR]

Trojfázovka se v plánech značí jinak - jako značka pro normální zásuvku, ale s 3x přeškrtnutým přívodem. To co je na plánku si myslím bude souviset s ovládáním, může to bejt kabel k anténě DO vrat a podobně.

[procesor]

Asi to bol naznačený prijímač pre DO kotla

[forbidden]

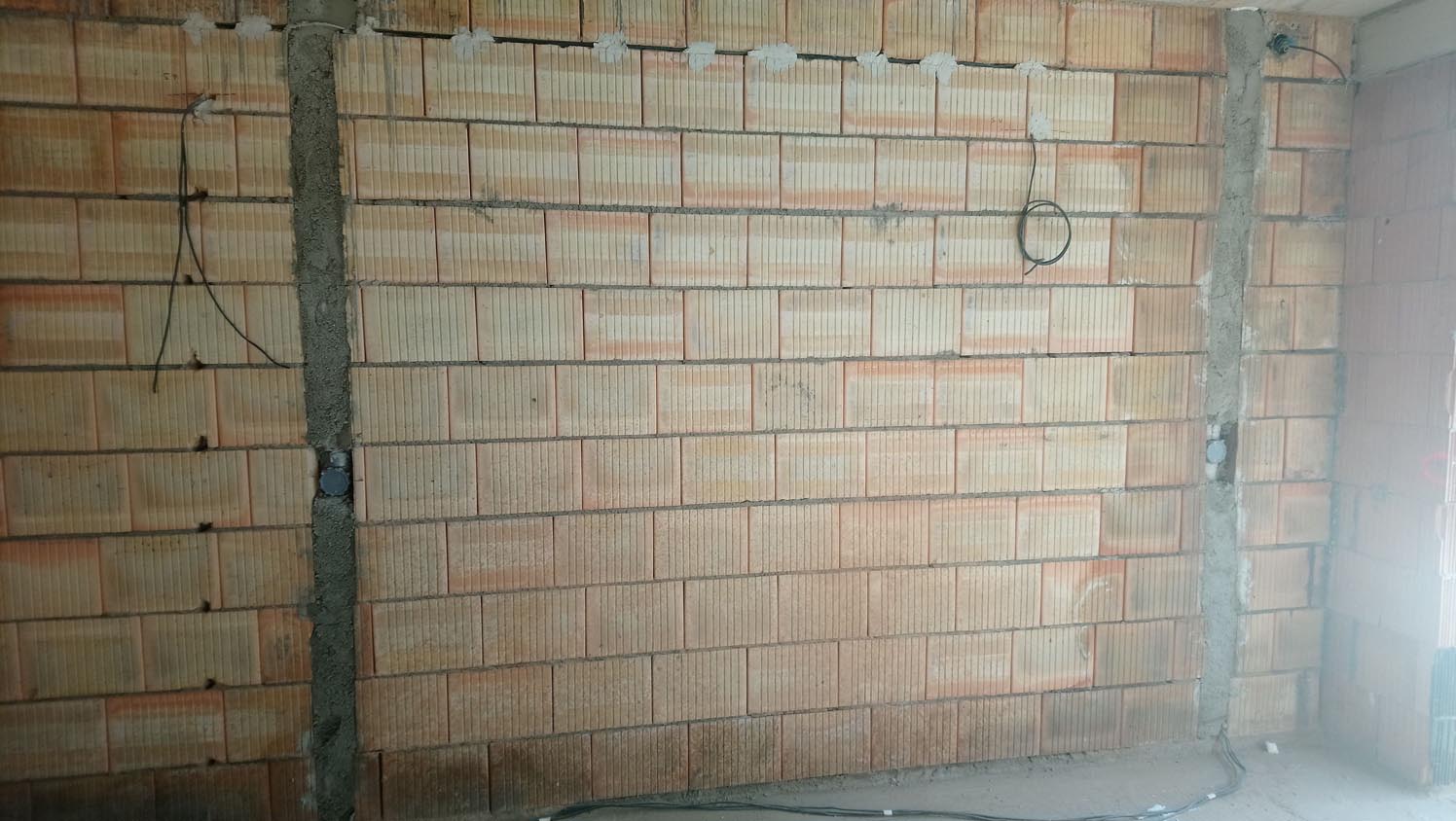

Reálnej vzhled je takovej. Vpravo nahoře ta krabice, v ní jsou tři Wagovky a v každé čtyři dráty. Tři vedou po podlaze kolem potrubí nahoru k ní a jeden asi zase nahoru. Z krabice vedou všechny čtyři jednou dírou směrem k potrubí. Nic jinýho vidět není.
Osobně bych to viděl na značku toho prostupu. Jen to nesedí s plánem patra nad garáží, ale to není nic neobvyklýho. Ty plány jsou evidentně jen takový doporučení, jak to mělo být. Mantáci na stavbě dělali podle svýho.

[samec]

A v čom je problém?

[forbidden]

V ničem, jen bych rád věděl, co ta značka anténky znamená, když to anténka není. To číslo 16 je prostě okruh číslo 16, kterej vede v domě k termostatům. I v hlavním rozvaděči je to tak označený, takže alespoň toto s plánkem sedí. Jen ta anténa není jasná.

[Celeron]

Jeden projektant, od kterýho občas něco dělám, takhle označuje vývod pro bifilární topnou rohož. Prostě L, N a PE.
Ale tady to je zjevně něco jinýho.

[Yarda1]

Neexistuje nějaký popis co znamená to číslo 16 (a ostatní čísla)? Když už si někdo dal práci s očíslováním, tak asi měl proto důvod.
Zkusil bych se zeptat na https://www.cadforum.cz jestli tam někdo neví, co by to mohlo být za značku.

[ZVUK2000]

Pokud je symbol ve čtverečku tak to je anténa. Pokud je zakreslen ve vedení tak jak tady, tak takto se značí trojitý vývod.

[Achab]

Trojitý vývod, 16 je číslo obvodu.

[ZVUK2000]

Ještě dodám že číslo schematické značky podle ČSN je 211-01-17
