Porucha watmetru

Zpráva

Alino · #1 Příspěvek od **Alino** » 13 srp 2025, 21:15

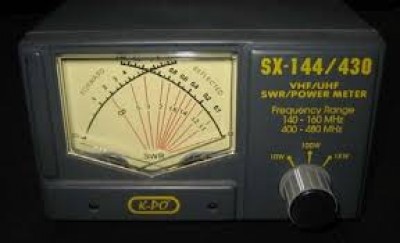

Ahoj všetkým.Prosím o pomoc.Z nejakého dôvodu mi začal ukazovať mylný údaj watmeter ,je to SX 144 430.Nemáte niekto prosím nejakú schému zapojenia.Alebo nejaké skúsenosti?Ďakujem

kulikus · #2 Příspěvek od **kulikus** » 15 srp 2025, 05:26

Hledej Workman SX-144/430 SWR-Wattmeter
nebo po našem 'PSV metr'
http://ok1ike.c-a-v.com/soubory/mer_psv.htm

sis2 · #3 Příspěvek od **sis2** » 15 srp 2025, 13:57

Na stránce OK1IKE není zrovna to pravé, neboť je pro CB pásmo.

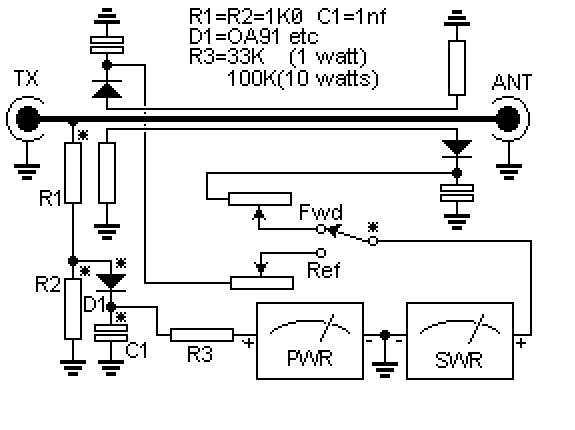

Na VHF/UHF bude spíš něco se směrovým vedením podle obrázku níže, podrobněji zde.
A co je "mylný údaj"? Nemůže být třeba něco s přizpůsobením antény, vedením, konektory apod., na wattmetru většinou nemá co "mýlit". Pokud ovšem nedostane kopanec velkým výkonem - pak už spíš neukazuje...

Alino · #4 Příspěvek od **Alino** » 16 srp 2025, 11:35

Prístroj bol skúšaný z presnou 50 ohm zátažou.Výkon 5w nastavený rozsah na prístroji na 10w. Psv ukazuje 1,1 ale watmeter ukazuje iba 0,5w. Asi takto.

#5 Příspěvek od **masar** » 16 srp 2025, 13:54

To schema snad není problém nakreslit po rozkrytování přístroje.
Principiální bylo uvedeno výše a skutečné se od něho liší jen v detailech (přepínač VHF/UHF a přepínač výstupních napětí s děliči).
Viz vnitřní uspořádání i s návodem k použití.
Jsi si jist, že není chyba ve vysílači?

Alino · #6 Příspěvek od **Alino** » 16 srp 2025, 14:12

Ďakujem za odpoveď.Visílač je na 100% ok.Bolo skúšané s viacerými TRX.

sis2 · #7 Příspěvek od **sis2** » 16 srp 2025, 21:43

Alino píše: ... Visílač je na 100% ok...

už není co dodat
