Renovace osciloskopu Tektronix 422

Zpráva

ondraN · #1 Příspěvek od **ondraN** » 21 čer 2026, 17:36

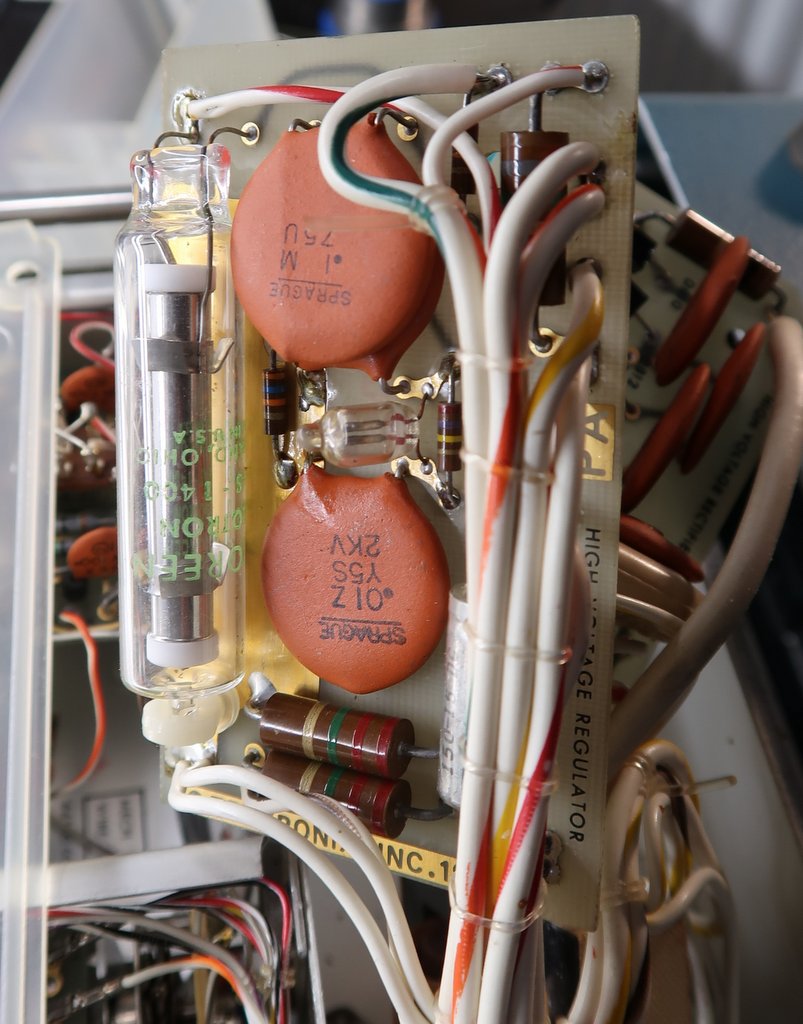

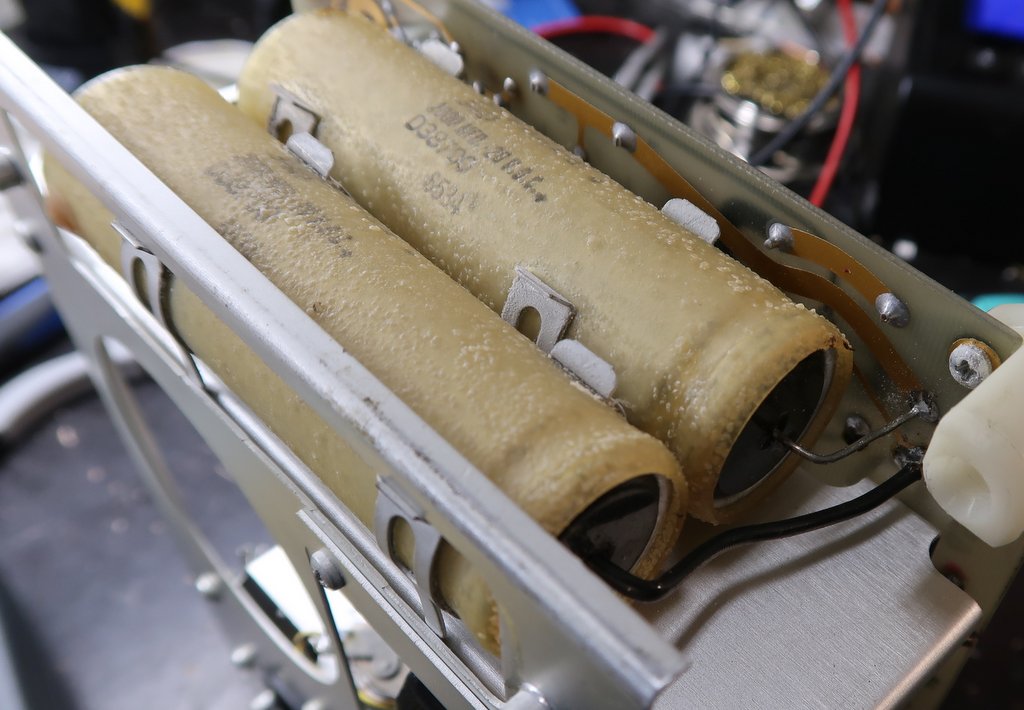

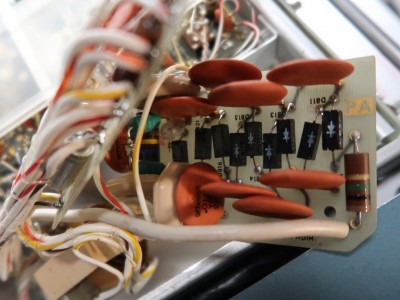

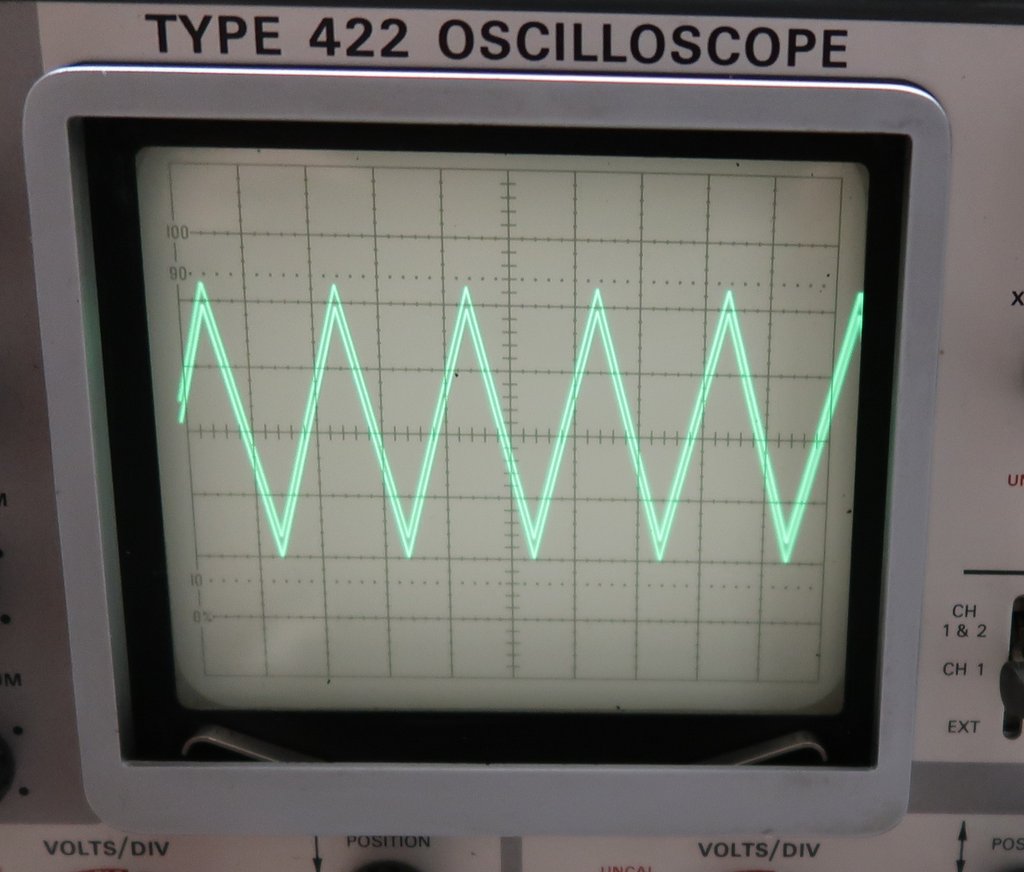

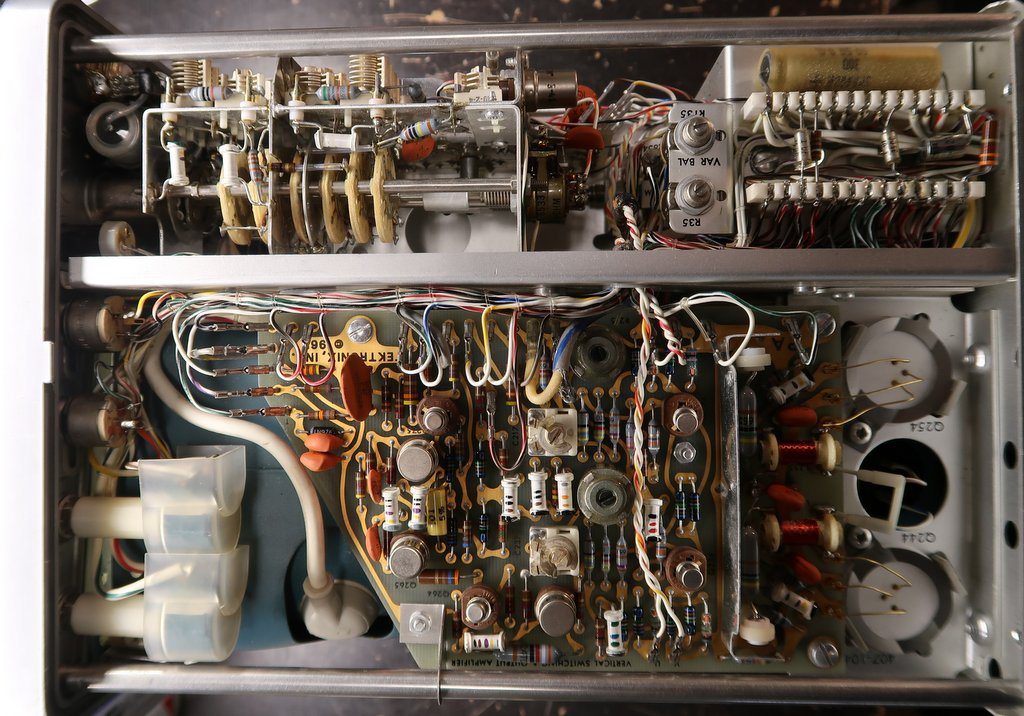

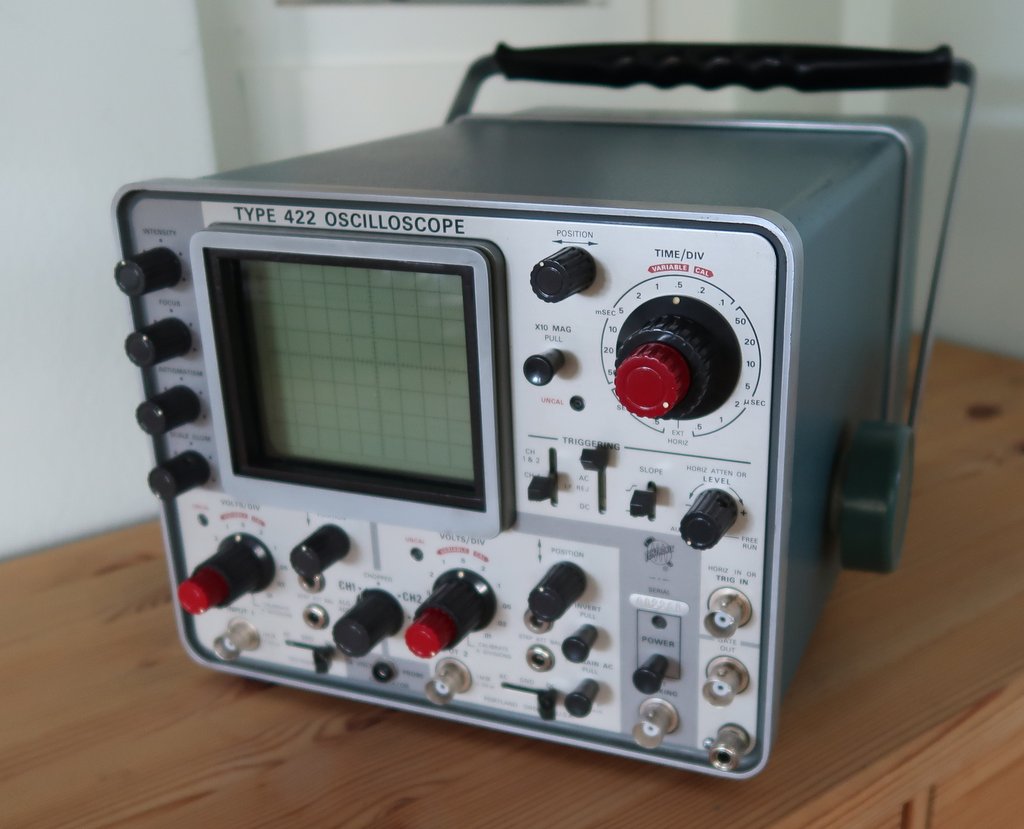

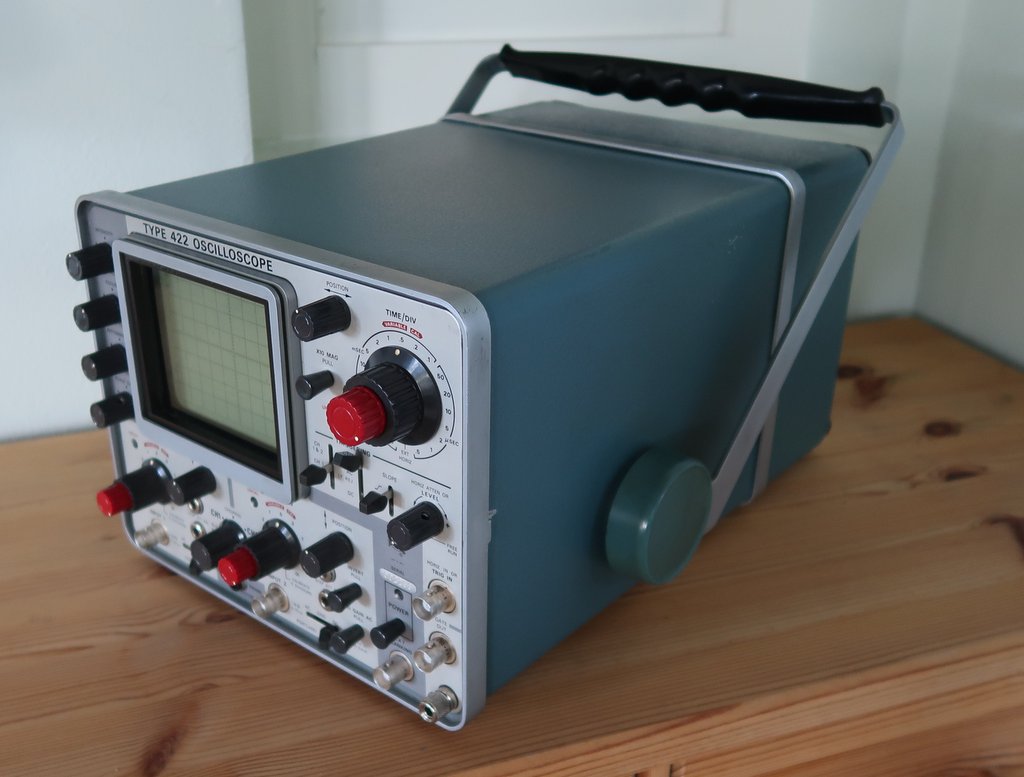

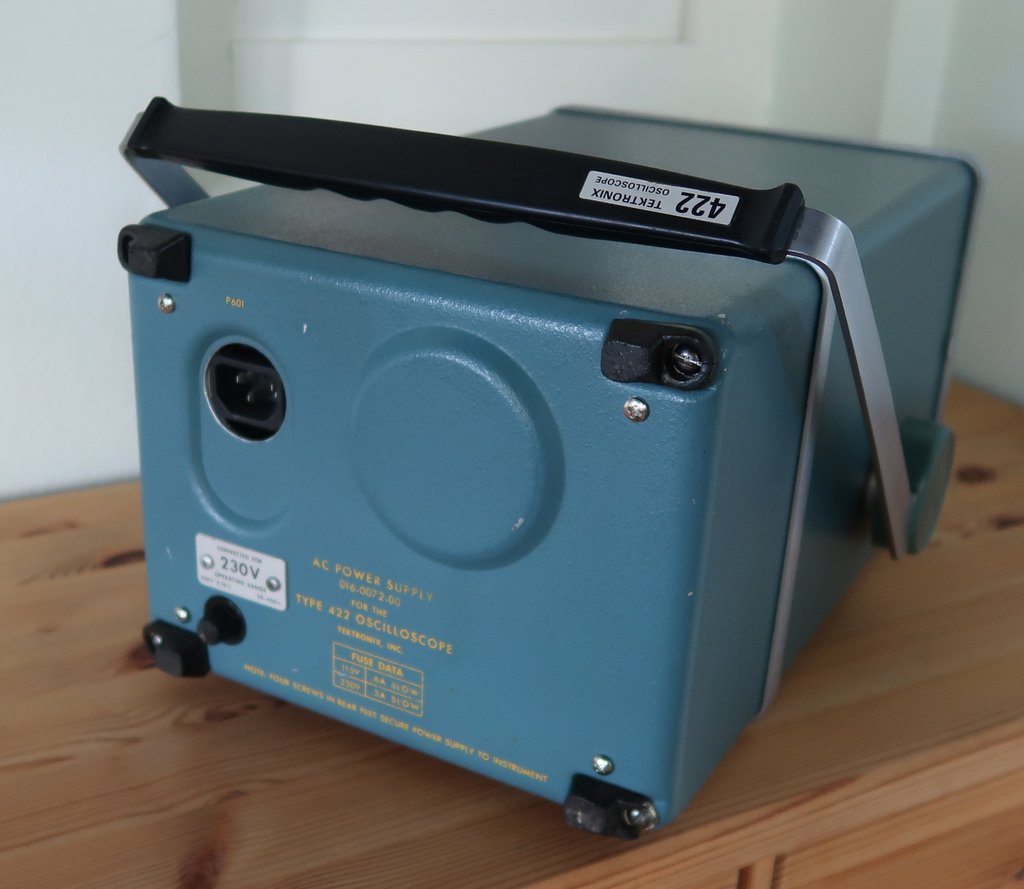

Po dlouhém hledání se na mě usmálo štěstí a podařilo se mi získat do sbírky Tek 422. Je to osciloskop z roku 1965, plně tranzistorový až na tři nuvistory na vstupech zesilovačů (Ch1, Ch2, ExtSync). Je řešen jako modulární, kdy samotný osciloskop nemá zdroj, ale zadní část je odpojitelná a je možné použít standardní AC síťový zdroj a nebo AC-DC zdroj s měničem pro bateriový provoz. Já mám ten AC only. Osciloskop byl v dobrém stavu a dokonce funkční. Všechny filtrační kondenzátory ve zdroji byly v naprosto perfektní kondici (originály), akorát na sobě měly takový krupicovatý povlak, něco jako vosk. Stačilo to nahřát a setřít. Další zajímavost byla, že po všech těch letech nepotřeboval kalibrovat. Ukazoval přesně, jak vertikální čast, tak horizontální.

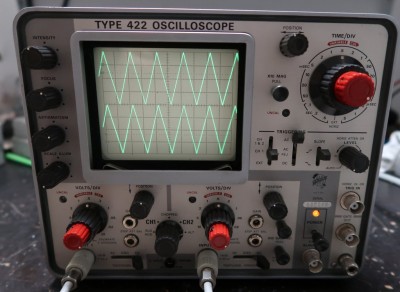

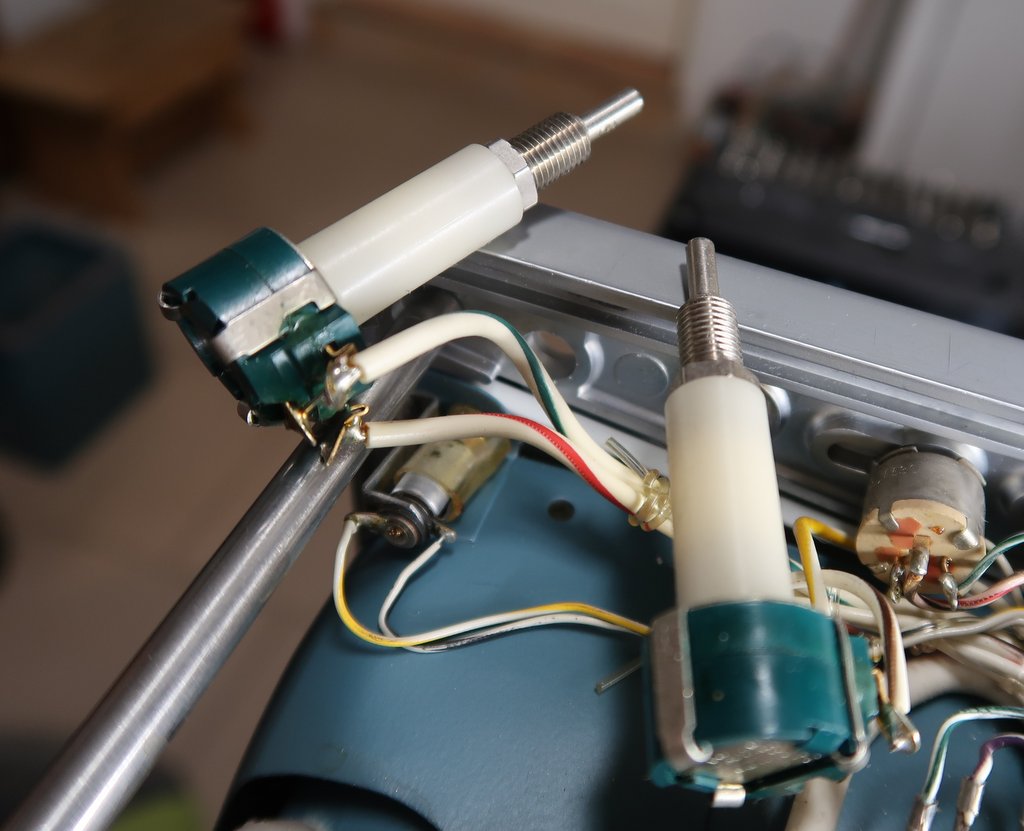

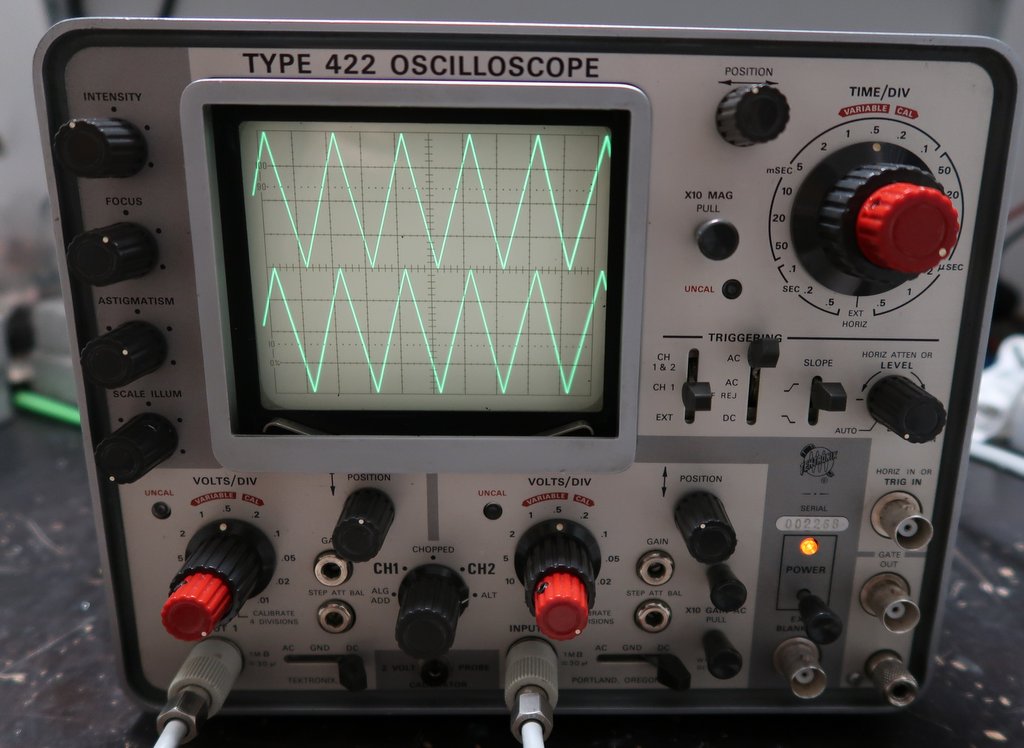

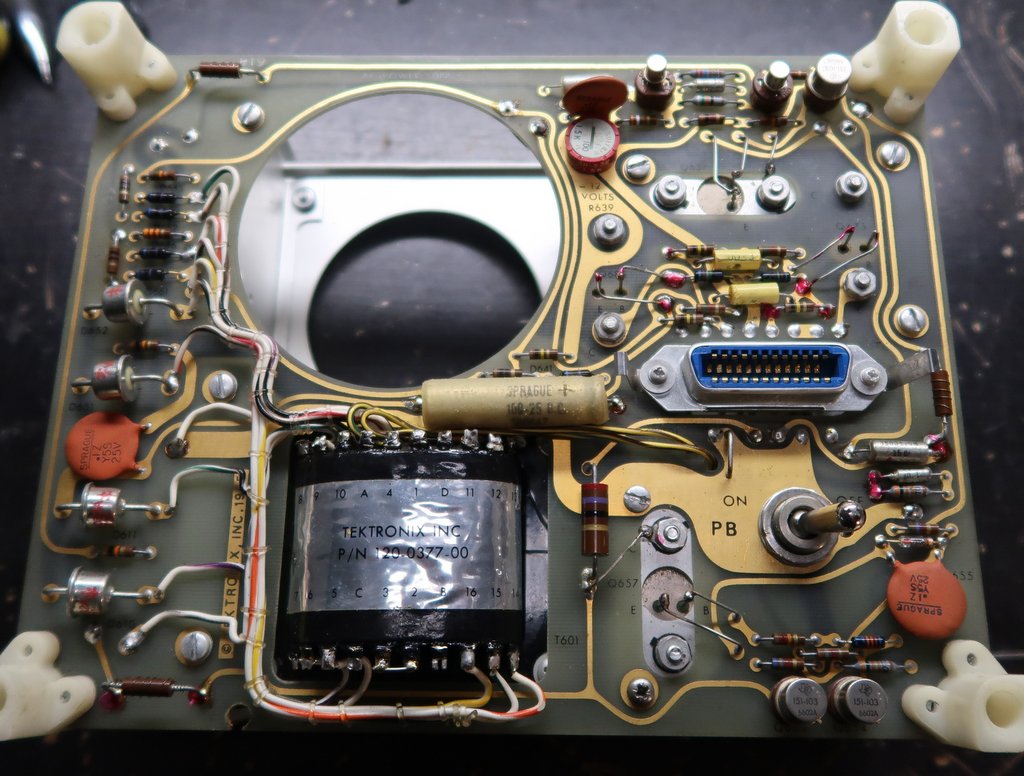

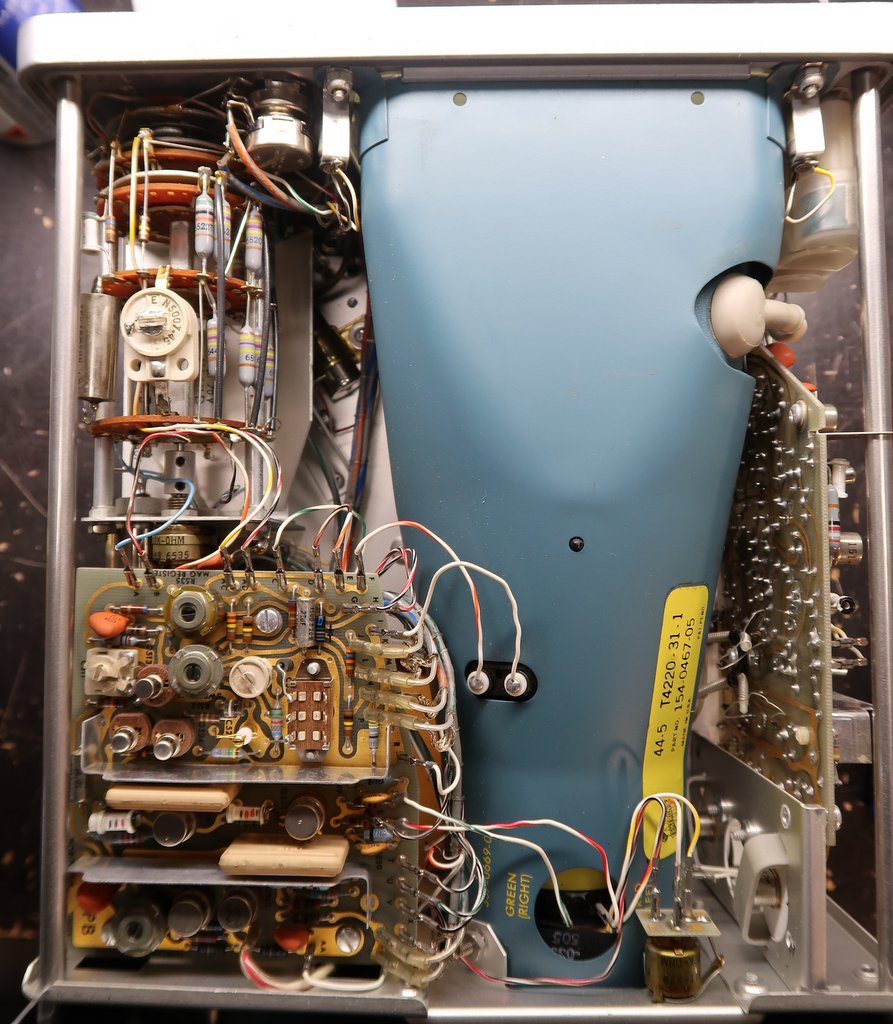

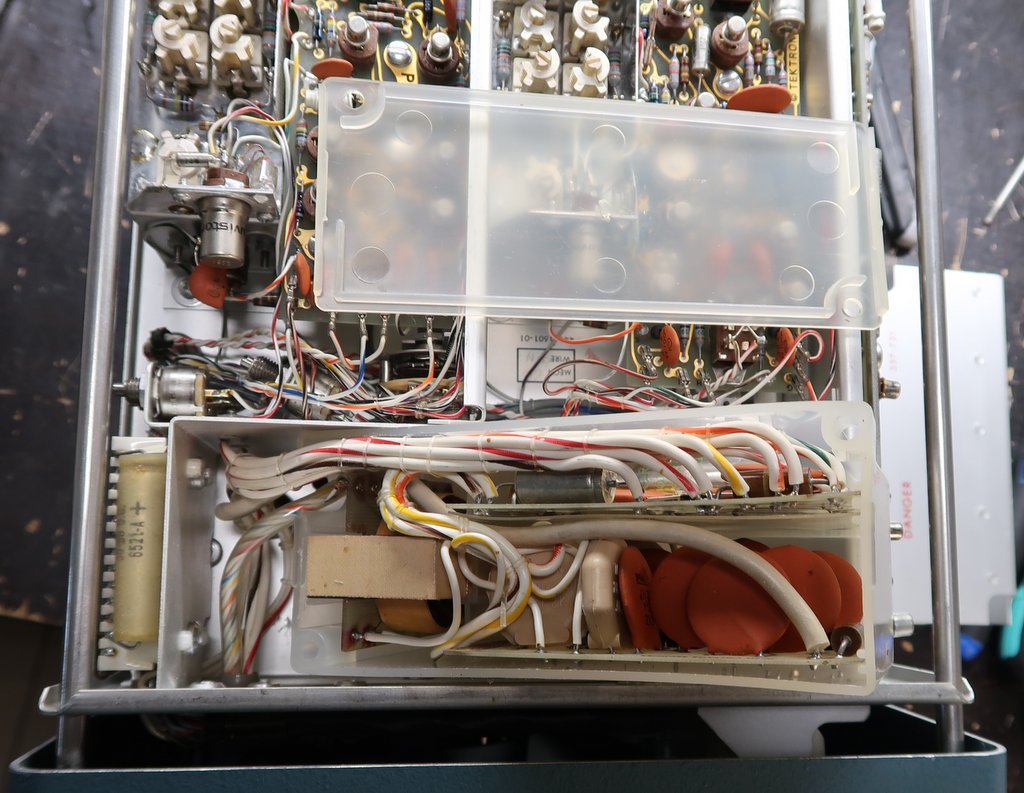

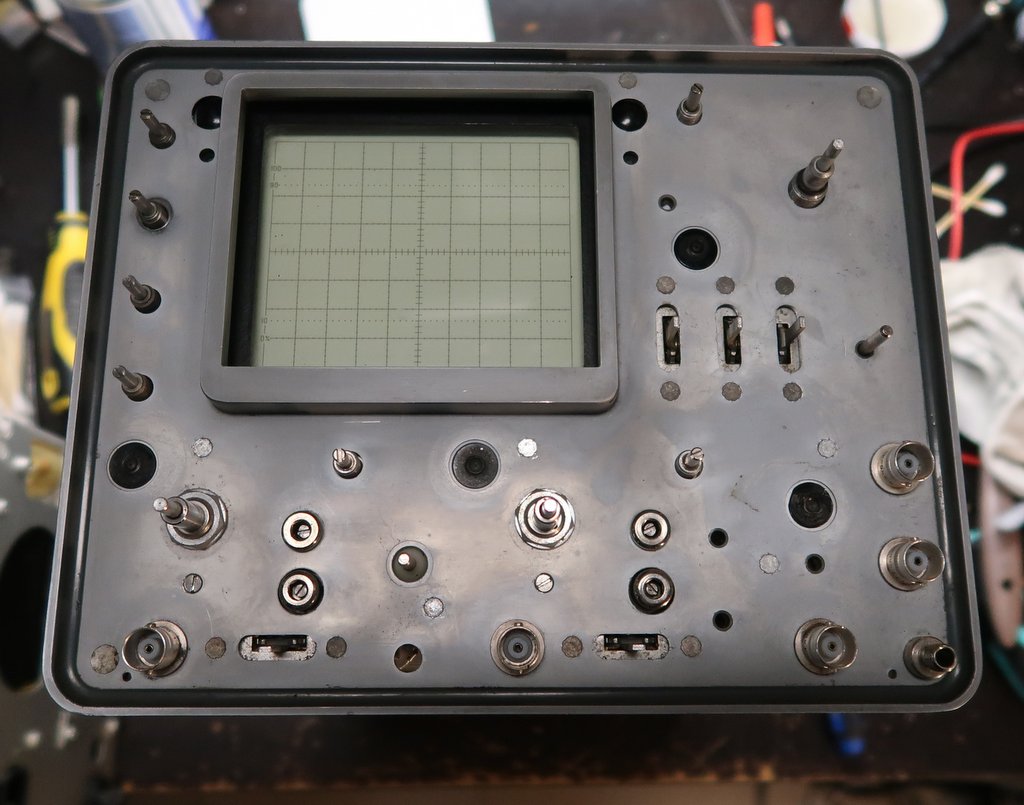

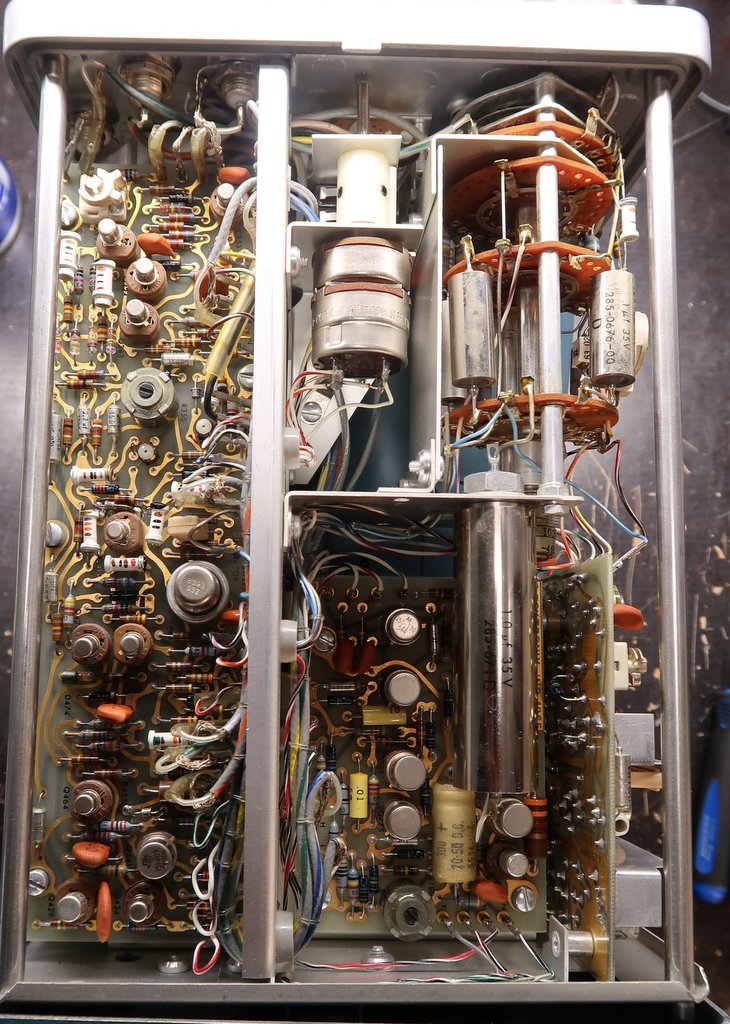

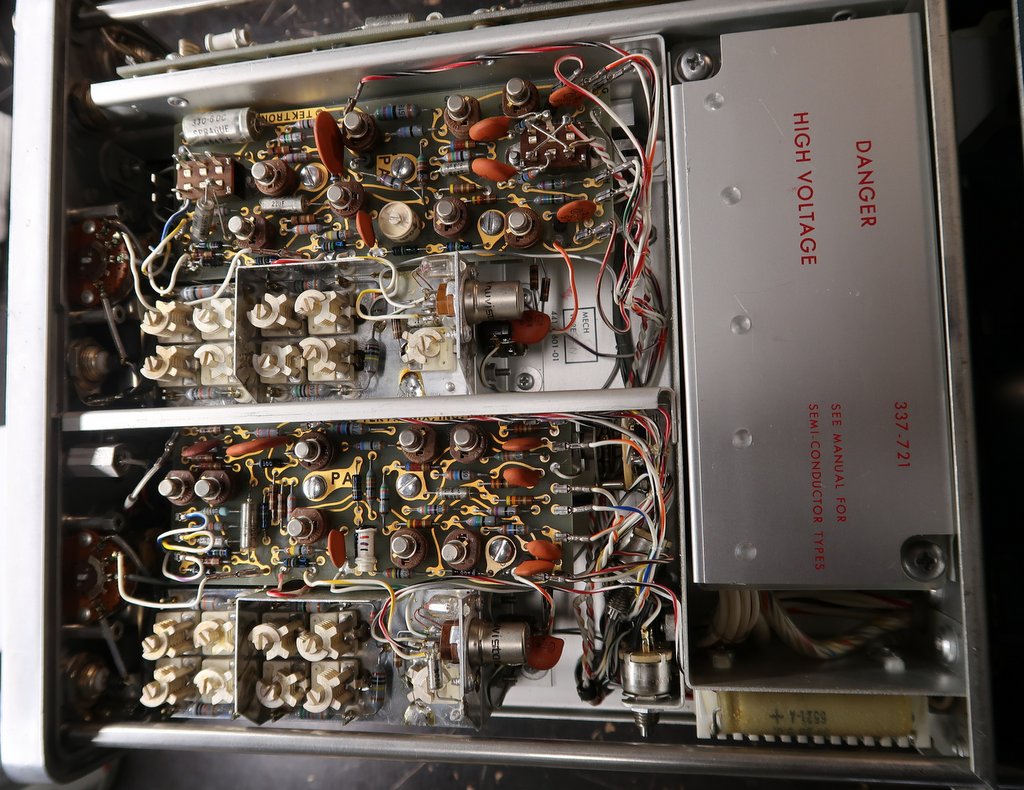

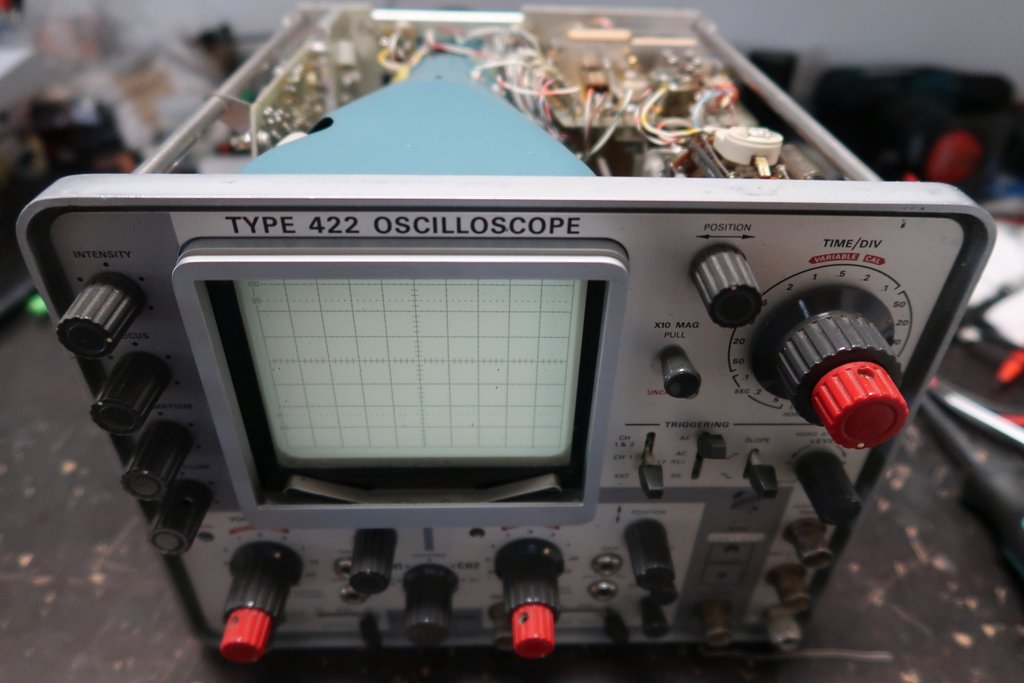

Pár fotek z renovace...

ondraN · #2 Příspěvek od **ondraN** » 21 čer 2026, 17:38

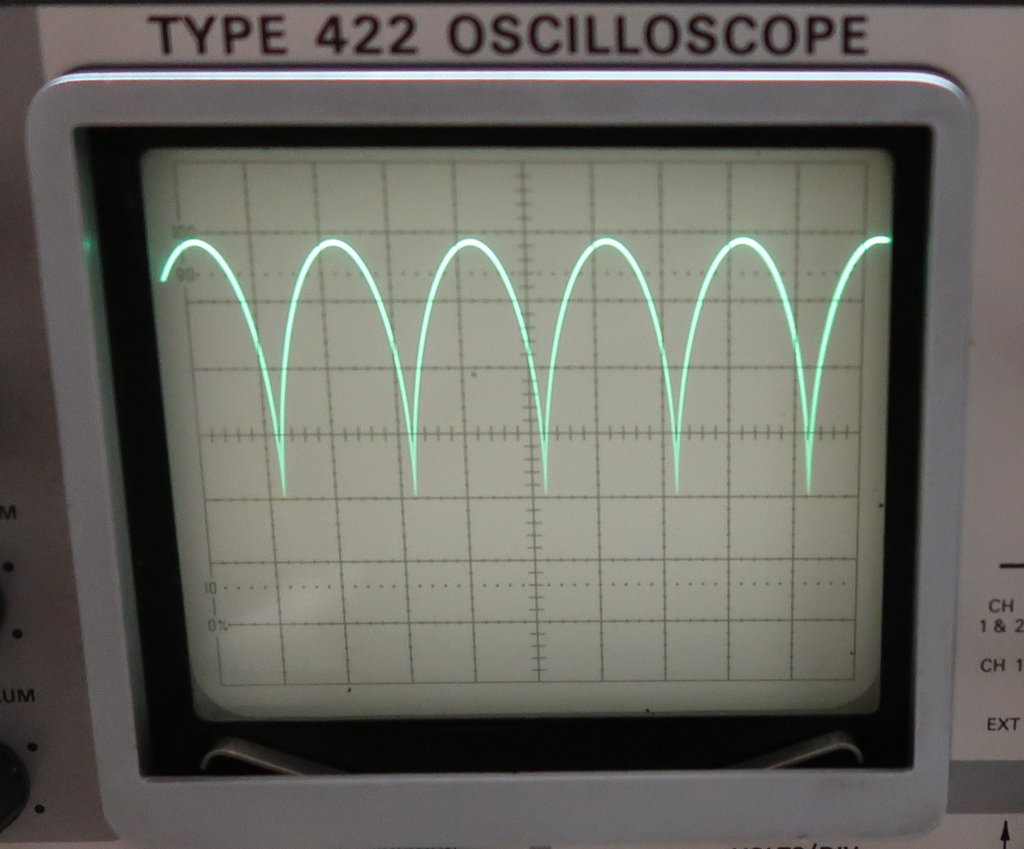

Další

ondraN · #3 Příspěvek od **ondraN** » 21 čer 2026, 17:40

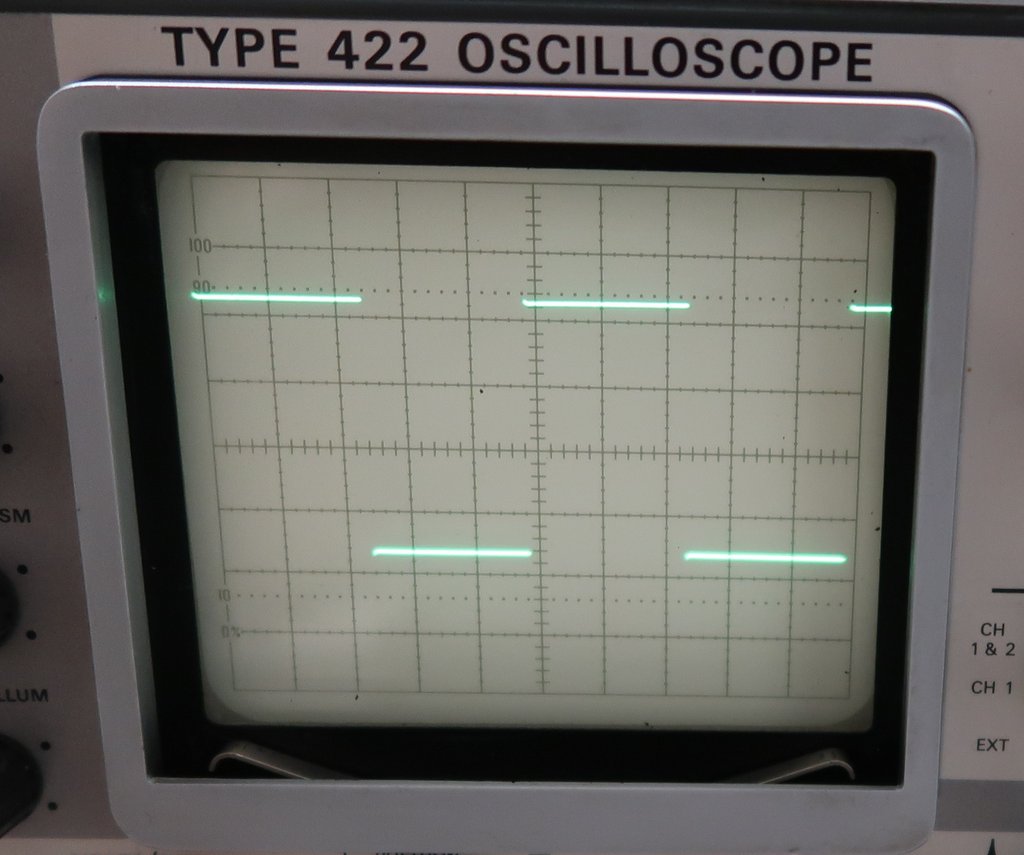

Další

ondraN · #4 Příspěvek od **ondraN** » 21 čer 2026, 17:41

ondraN · #5 Příspěvek od **ondraN** » 21 čer 2026, 17:42

Poslední

ypsi · #6 Příspěvek od **ypsi** » 25 čer 2026, 16:17

Gratulujem k úspešnemu lovu a krásnej rekonštrukcií.

Lukas-Peca · #7 Příspěvek od **Lukas-Peca** » 26 čer 2026, 16:16

Hezké. Kdysi jsem našel podobný tektronix, ale větší model. Po chvíli se v něm pálilo vn trafo a navíc měla obrazovka svod katoda-mřížka. Zrovna takové věci, které se ne moc dobře opravujou.

ondraN · #8 Příspěvek od **ondraN** » 26 čer 2026, 21:41

Díky kluci

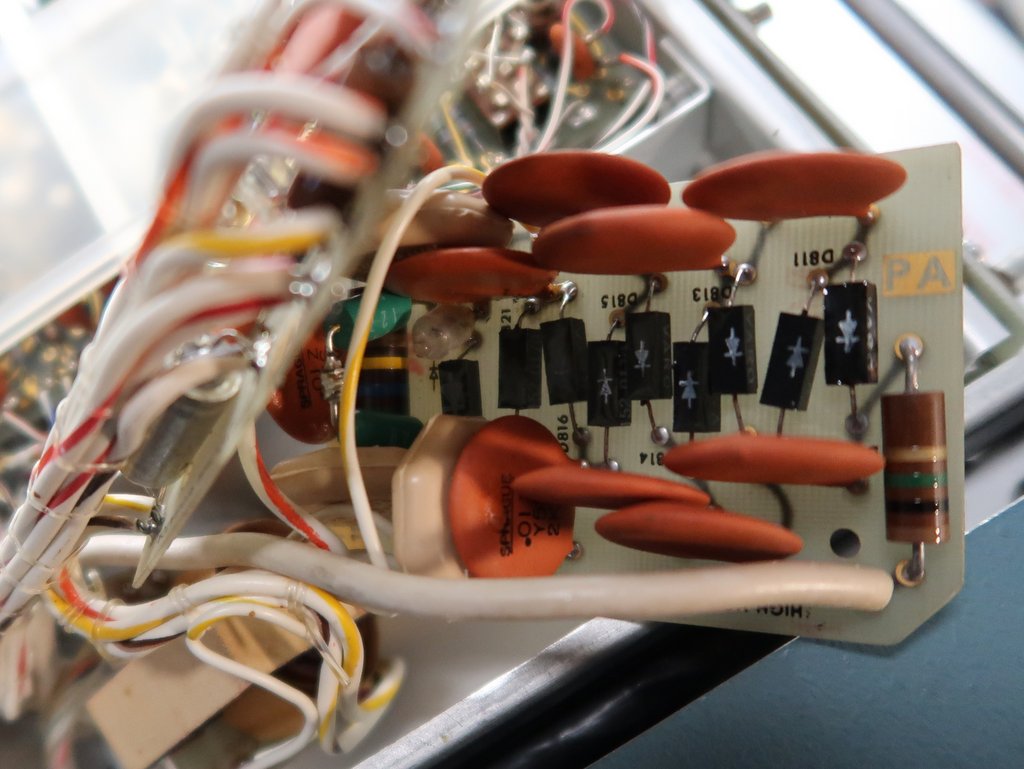

To mohl být model 453 nebo 453A. Byly dost rozšířené a ty trafa tam dost hořely. Také jsem měl VN trafo vadné, ale naštěstí šlo opravit.
