Stiskem zapni/stiskem vypni (jedním tlačítkem)

Zpráva

kejmi · #1 Příspěvek od **kejmi** » 30 říj 2013, 12:21

Zdravím odborníky. Poprosil bych o radu ohledně realizace obvodu "stiskem zapni, stiskem vypni" (jedním tlačítkem). Obvodem budu zapínat modul voltmetru (abych aktuálně zjistil nabití baterií na kole) http://www.ebay.com/itm/171124030257?va ... 1497.l2649 Zapojení bude trvale připojeno k bateriím (6,6-8,4V), je tedy kladen důraz na nulovou (co nejnižší možnou) spotřebu ve vypnutém stavu. Předem díky za tip. Lukáš

buddyns · #2 Příspěvek od **buddyns** » 30 říj 2013, 12:44

Zkus toto .. http://pandatron.cz/?515&jednotlacitkove_ovladani

BOBOBO · #3 Příspěvek od **BOBOBO** » 30 říj 2013, 12:46

A jinak je zde tlačíko Hledat a tam zadáš Jedním tlačítkem v modu hledat všechna slova .

#4 Příspěvek od **rnbw** » 30 říj 2013, 12:55

Tu mas rozne zapojenia, okrem ineho aj s takmer nulovou spotrebou (zaverny prud diody a FETu):
http://www.mosaic-industries.com/embedd ... wer-switch

termit256 · #5 Příspěvek od **termit256** » 30 říj 2013, 17:39

Spousta techto zapojeni funguje spatne, jen nekdy apod. Delaji se na to i specialni obvody, pripadne muzes pouzit nejaky malicky mcu s minimalni spotrebou. Ja osobne bych zvazil pouziti tlacitka ktere takovou funkci zajistuje mechanicky, jake se pouziva napr. v cinskych baterkach. Je to jednoduche, male, s nulovou spotrebou a za babku.

PabloX · #6 Příspěvek od **PabloX** » 30 říj 2013, 17:57

Toto mam odskusane a fungovalo to dobre http://pandatron.cz/elektronika/tlovl.gif

sewerman_cz · #7 Příspěvek od **sewerman_cz** » 30 říj 2013, 22:31

Tady je jednoduché zapojení včetně vysvětlení principu
http://www.8bitu.cz/clanek/jednotlacitk ... ff-spinac/

jojosuly · #8 Příspěvek od **jojosuly** » 31 říj 2013, 10:40

Niečo som našiel zo školských zapisnikov ,upraviť hodnoty a odskúšať.
Možno niekomu pomože aj v originále.Nemám to odskúšané.

Ruprecht · #9 Příspěvek od **Ruprecht** » 31 říj 2013, 11:17

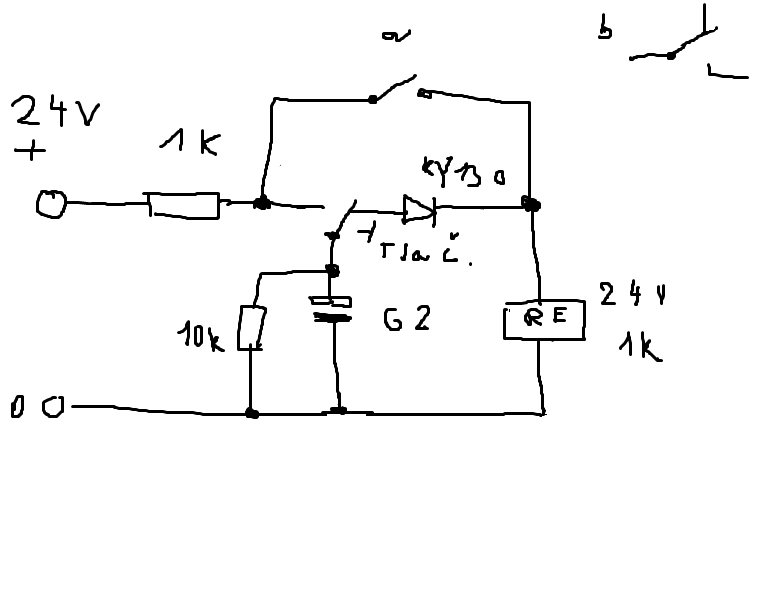

Tak tohle schéma mi přijde divné...
Při stisku tlačítka se nabije C, při puštění se přes diodu mžikově sepne relé, jehož kontakt a zajistí samodrž. Zapínání OK.

Ale při dalším stisku tlačítka se to jen zopakuje.
Ano, asi dojde k mžikovému poklesu napětí při nabíjení C, ale pokud relé vůbec vypne, stejně se při puštění tlačítka vybaví samodrž a relé se zase nahodí.
Nejde to vypnout...

marshal · #10 Příspěvek od **marshal** » 05 lis 2013, 22:46

Už léta používám zapojení které vymyslel kolega na vojně, doufám že mu nebude vadit že to zveřejním.

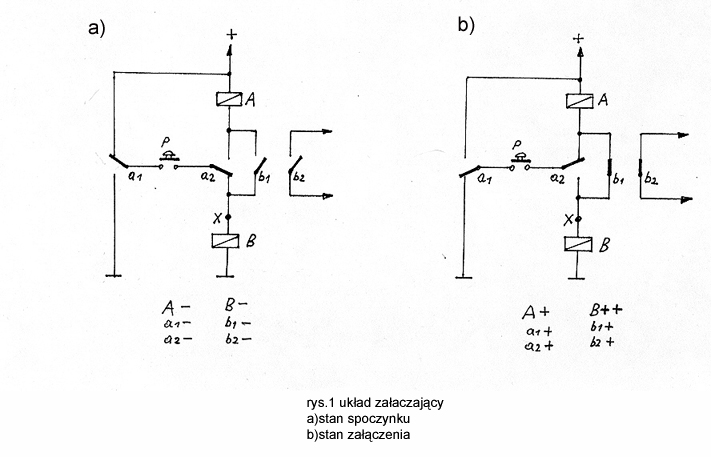

Použity jsou dvě shodná relé s dvěma přepínacími kontakty a na poloviční U než je použito. V autě (12V) mám dvě relé na 6V. Po dobu stlačení tlačítka (může jich být x) je na jednom relé dvojnásobné U, krátkodobě jim to nevadí.V době sepnutí jsou tyto relé v sérii.
Vyzkoušené, použitím dvou relé na 110V chodí i na 220.

serviceman · #11 Příspěvek od **serviceman** » 06 lis 2013, 07:52

Není v tom chyba? Když uvolním tlačítko, odpadne B a je to ve výchozím stavu.

#12 Příspěvek od **jano2** » 06 lis 2013, 08:30

Alebo tak?,

fero7 · #13 Příspěvek od **fero7** » 06 lis 2013, 08:49

kejmi píše:Obvodem budu zapínat modul voltmetru (abych aktuálně zjistil nabití baterií na kole)

Nestaci obycajne tlacidlo?
Stlacis (pridrzis), odcitas hodnotu, pustis.
Ak nie tlacidlo, tak preco nemoze byt tlacidlovy vypinac ON-OFF?
Stlacis=zapnute, stlacis=vypnute. Nic jednoduchsie, lacnejsie a spolahlivejsie nebude.

#14 Příspěvek od **masar** » 06 lis 2013, 09:02

serviceman píše:Není v tom chyba? Když uvolním tlačítko, odpadne B a je to ve výchozím stavu.

Nemůže odpadnout, když nebylo ještě sepnuté. Stisknuté tlačítko po sepnutí relé A zkratovává relé B. Po uvolnění tlačítka dřív než stačí odpadnout kontakt a1, spojí do série relé A i B. :wink:

serviceman · #15 Příspěvek od **serviceman** » 06 lis 2013, 09:07
