Osciloskop C1-94

Zpráva

fredis · #106 Příspěvek od **fredis** » 08 dub 2015, 09:39

Roky praxe naučí :lol:

. Na zenerky aby jsi měl jistotu, tak jedině zdroj s proudovým omezením a měřit napětí. Dají se takhle i vybírat, pokud potřebuješ přesné hodnoty.

oravan · #107 Příspěvek od **oravan** » 14 čer 2015, 20:38

pekný večer chlapi idem sa spýtať aby som niečo ne......, na tomto skope mám 220V na sieťovom trafe na pin 13 ak chcem na 230 kam na ,ktorý pin to šmyknúť na 14 na trafáku , nikde som v schéme to nenašiel na ,ktorý pin to zapojím

PotPalo · #108 Příspěvek od **PotPalo** » 15 čer 2015, 13:56

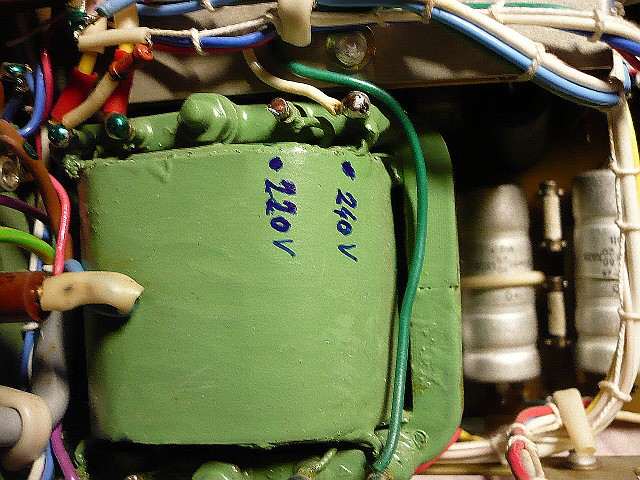

Asi takto.

oravan · #109 Příspěvek od **oravan** » 15 čer 2015, 16:04

ďakujem

kodl1 · #110 Příspěvek od **kodl1** » 25 črc 2016, 06:20

Zdravím, máte někdo tip, kde do tohoto osciloskopu koupit některé kondenzátory? Jde mi hlavně o ty axiální, třeba 1500V 0,01u.

fredis · #111 Příspěvek od **fredis** » 25 črc 2016, 09:43

Třeba tady, ale i jinde. Musíš hledat. http://www.ecom.cz/files/documents-catalogue/48.pdf

robo · #112 Příspěvek od **robo** » 15 čer 2019, 20:16

Mám tady mrtvou C1-94. Žhaví, přítomná napětí +100, +200, -12, +12. Přepájel sem přívod na odbočku 240V. Tímto se trochu umravnilo napětí +100 a +200, blíže k těmto hodnotám než při odbočce 220V. Co se mě nezdá tak nějaký elit z C1 až C6, zajícometr. Rád bych se k ním dostal ale... Jsou na té velké desce a nějak přesně nevím jak desku dostat ven abych měl přístup k těm zmetkům, zavazí obrazovka, Nevím jestli jede VN či bude zrada jinde. Díky.

PotPalo · #113 Příspěvek od **PotPalo** » 17 čer 2019, 11:42

A nemáš iba zapnutú automatickú synchonizáciu? Vtedy to nič neukazuje, až pokiaľ sa nezosynchronizuje na vstupný signál...

robo · #114 Příspěvek od **robo** » 17 čer 2019, 13:00

Zkoušel jsem postupně se zapnutým izostatem a pak vypnutým. Jeden vedle druhého. Jas na max i střední hodnota a žádný bod.

#115 Příspěvek od **masar** » 17 čer 2019, 14:18

Když ti nesvítí obrazovka, musíš měřit potřebná napětí nejprve na ní.
Zační kontrolou napětí -2000V(!) na katodě(kolík 2), čímž zároveň ověříš funkčnost měniče. Napětí na první (zatemňovací a řízení jasu, kolík 3) a druhé mřížce (ostření, kolík 5) musíš měřit proti katodě (jinak naměříš hausnumera) při otáčení příslušných potenciometrů.
:wink:

PotPalo · #116 Příspěvek od **PotPalo** » 17 čer 2019, 14:29

Merať 2000V... na to bežný multimeter nestačí. Vyrobiť si odporový delič?

Zvyčajne odchádzajú tie obdĺžnikové diódy ktoré zároveň držia menšiu DPS, aj ja som mal jednu zlú. Sú na niekoľko tisíc voltov, multimetrom ich nezmeriaš, ale 6V zdroj by na ne hádam mal stačiť. Tá dióda sa dá nahradiť tuším štyrmi 1N4007 v sérií.

#117 Příspěvek od **masar** » 17 čer 2019, 14:34

Měřit součástky je vhodné až potom, co zjistíš, že některé napětí chybí. :wink:

fredis · #118 Příspěvek od **fredis** » 17 čer 2019, 14:38

Pokud má +- 12V, tak bych prověřil ty trandy na desce Y: T10, 14, 16 a 17.

PotPalo · #119 Příspěvek od **PotPalo** » 17 čer 2019, 14:39

masar píše:Měřit součástky je vhodné až potom, co zjistíš, že některé napětí chybí.

No áno, ale napríklad: pokiaľ mám trafo, z ktorého ide 2000V cez diódu na kondenzátor, a viac tam toho nieje, tak je ľahšie odmerať tú diódu a kondenzátor. Teda pokiaľ nemám po ruke multimeter, ktorý zvládne merať 2000V (čo ja teda nemám).

edit: schému som nepozeral, tak bližšie neviem...

#120 Příspěvek od **masar** » 17 čer 2019, 14:52

Úspěšnost takového postupu je problematická, zvláště když zdroj nesestává z pouhé jedné diody, ale tvoří ho samokmitající měnič se zdvojovačem napětí. Měření napětí je prostě základ, jinak nemá cenu se do opravy vůbec pouštět.
:wink:

A také je třeba trochu používat hlavu. Když zdroj 2000V sestává ze zdvojovače, lze měřit poloviny napětí, ne?
