#136 Příspěvek od **masar** » 22 čer 2019, 16:13

Druhé video má už zřejmě po opravném zásahu v obvodu v. přepínače amplitudu téměř správnou. Potom, co ještě přepne přepínač na vnitřní synchronizaci a nastaví stabilní průběh, už to bude O.K.

PotPalo píše:Podľa mňa je to tým, že to na tom rozsahu skrátka nevie zosynchronizovať, veď frekvencia je úplne niekde inde...

Jde to samozřejmě zasynchronizovat i na tomto rozsahu (50us/dílek), jen musí být stisknuto tlačítko "ждущ/ABT".
:wink:

robo · #137 Příspěvek od **robo** » 22 čer 2019, 16:16

Ten neznámí zásah je nezmáčknuté tlačítko pod on-off a amplitudu jsem donastavil. Ale jo, neznalost tu je ale to se časem spraví.

K výměně za bnc, 50ohmu nebo75ohmu., 9mm. A zem je společná nebo mám koupit izolovaný.

https://www.gme.cz/vysledky-vyhledavani ... C#products

#138 Příspěvek od **masar** » 22 čer 2019, 16:51

Třeba ten nebo ten. Původní také není izolovaný.
:wink:

PotPalo · #139 Příspěvek od **PotPalo** » 22 čer 2019, 17:13

masar píše:...Jde to samozřejmě zasynchronizovat i na tomto rozsahu (50us/dílek), jen musí být stisknuto tlačítko "ждущ/ABT".

Pravda, na to som zasa zabudol. Lenže tam už toho veľa nieje k videniu. Najlepšie je vidieť hranu tuto:

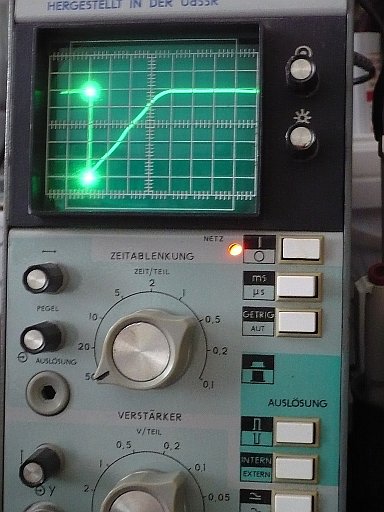

#140 Příspěvek od **masar** » 22 čer 2019, 17:23

Jistě, na obdélníku kromě vzestupné, sestupné hrany a týlu toho mnoho vidět nelze. :wink:

robo · #141 Příspěvek od **robo** » 22 čer 2019, 19:39

Výroba redukce

https://www.tech-n-hack.net/2016/05/mak ... the-c1-94/

fredis · #142 Příspěvek od **fredis** » 23 čer 2019, 19:49

Lepší přímo předělat na BNC.

robo · #143 Příspěvek od **robo** » 26 čer 2019, 06:27

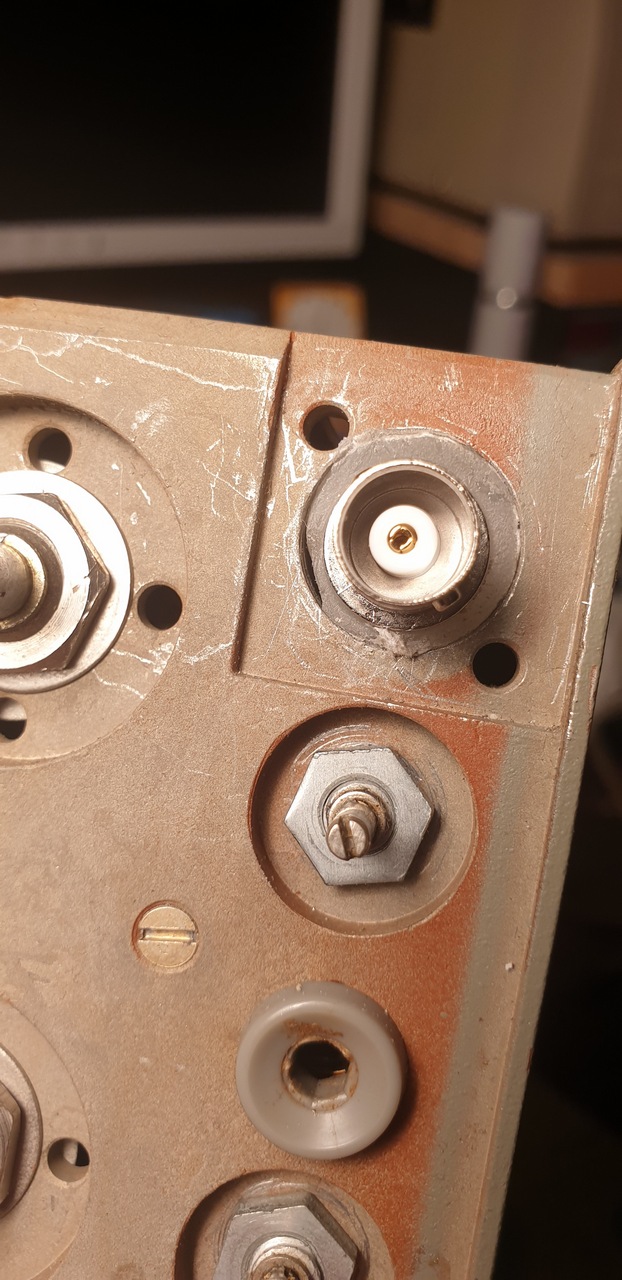

Nemohl jsem v noci kdy jsem se k výměně dostal najít nůžky na plech a tak jsem vytvořil vymezovací podložku z tavného lepidla. To jsem trochu dobrousil pak přilepil slušným sekundákem. Drží to tam fest a čas ukáže jestli to byl fajn nápad.

Edit: Prosím k čemu slouží horní nastavovaci otvor ?

fredis · #144 Příspěvek od **fredis** » 26 čer 2019, 09:09

To není nastavovací otvor, ale zdířka pro externí synchronizaci...

robo · #145 Příspěvek od **robo** » 26 čer 2019, 10:40

Špatně jsem svůj dotaz formuloval. Jde mě o otvor v horní části krytu.

#146 Příspěvek od **masar** » 26 čer 2019, 11:52

robo píše:Ten neznámí zásah je nezmáčknuté tlačítko pod on-off a amplitudu jsem donastavil...

A čím jsi tedy donastavil tu amplitudu? :wink:

Ke způsobu upevnění konektoru se raději blíže nevyjádřím, číňan by to lépe nevymyslel.

robo · #147 Příspěvek od **robo** » 26 čer 2019, 12:16

Dělám na tom oscíku když je čas a nálada. A když bývaj prodlevy tak to stojí za prd.
"číňan by to lépe nevymyslel" teď nevím jestli je to lichotka a nebo se mám hanbit. Funkční to bude, testováno hrubším zacházením. Ve finále to zvenku ješte doupravím aby to bylo i hezký. Nůžky na plech jsem už objednal neb ty staré jsem asi někde potratil, stěhování a v krátkém čase a ne jedno. Ale stejně stáli za houby.

PeteBurns · #148 Příspěvek od **PeteBurns** » 26 čer 2019, 13:42

Samozrejme je to lichotka, za ktoru by si sa mal hanbit :twisted:

#149 Příspěvek od **masar** » 26 čer 2019, 14:02

A zase mi neodpověděl... :wink:

robo · #150 Příspěvek od **robo** » 27 čer 2019, 22:50

Výměnil jsem přívodní šňůru za 3 žilovou, vyměníl jsem dalsí asi 4ks 100mikro/16, všechny měly udávanou hodnotu 100mikro a jeden dokonce 117mikro, jen hodnota ESR byla malinko vyšší oproti novému kusu.
Nastavil jsem zesilovač vertikálního vychylování, stopa při přepínání citlivosti sedí na místě.

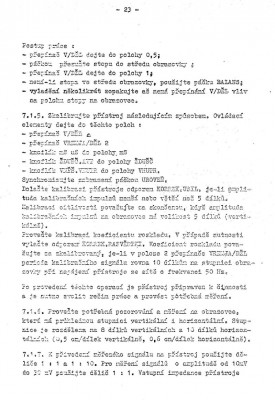

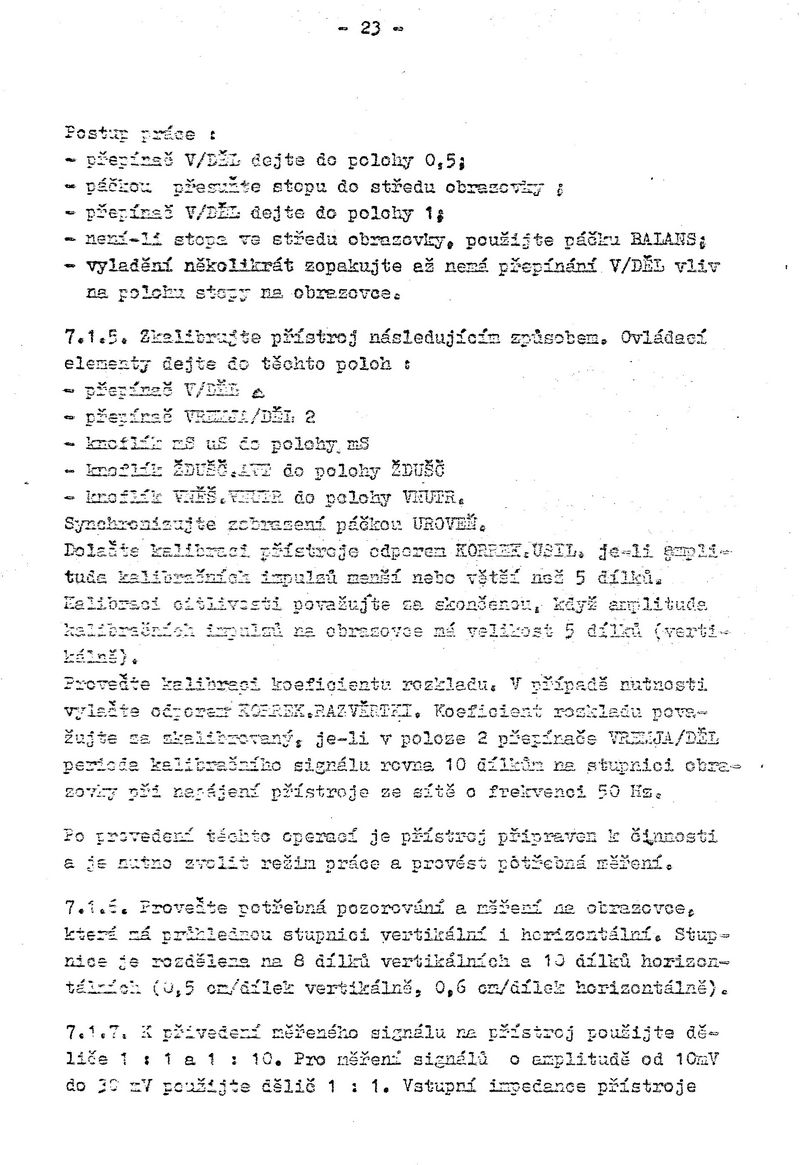

S dalším bodem si nevím rady. V cz navodu pod bodem 7.1.5 jsem nastavil ovládací přepínače jak je v návodu popsáno a je to vidět i z obrázku.
Pak se píše: Proveďte kalibraci koeficientu rozkladu. V případě nutnosti vylaďte odporem KORREK, RAZVĚRTKI. Koeficient rozkladu považujte za zkalibrovaný, je-li v poloze 2 přepínače VREMJA/DĚL perioda kalibračního signálu rovna 10 dílkům na stupnici obrazovky při napájení přístroje ze sítě 50Hz.

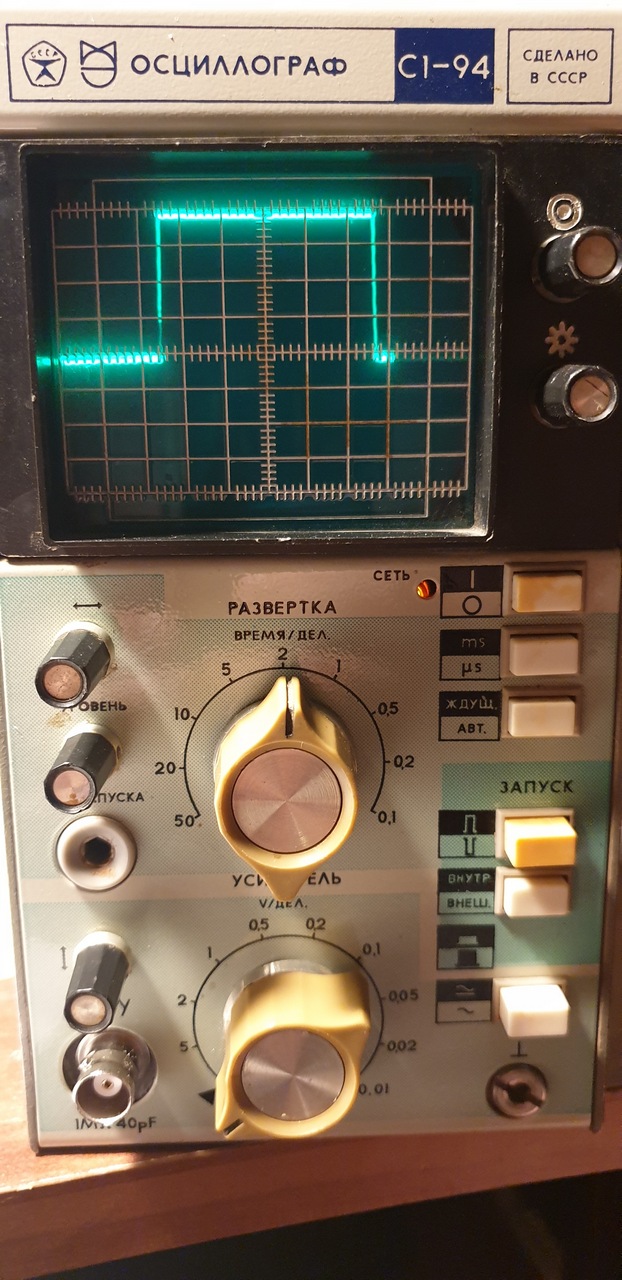

A tady nevím co mám správně vidět a zda to co je na obrázku má tak být.
PS: Paprsek dokresluje na pravé straně až do konce, jen to foták nevzal. Děkuji
