PF6005as řídící obvod zdroje

[mi-ro]

Typická závada těchto zdrojů. Po průrazu modrýho kondu zachycující špice dojde skoro vždy k rozsáhlé destrukci větší části primáru. A skoro vždy jsem musel měnit i driver. Na Ali jsem někde zahlédl na kompl. sady pro repair.

[judeware]

No a co je příčinou, když je ten C typicky na 1000 Voltůch? Skutečnost, že v bouřkovém počasí hrají lidi dál, jako by se nic nedělo, místo aby vzali časopis a kafe a dali si pohov (a TV vypnuli)?

Domněnka
[V dáli (mnoho km) práskne, po vedení se projde jakási nedestruktivní špička a ... nic se neděje. A jednoho dne to odejde stejným stylem, jako když se desetkrát nešetrně drcne do hrnku a on se rozbije po jedenácté, když to nikdo nečeká? Občas mám podezření, že se na tom podílí těžkotonážní kuchyňské indukční spotřebiče (kompresorové chladničky, ruční aparáty s motory apod.)]

• diodový test 1(GND)/6005 -> 5(VDD)/6005 = ∞
• diodový test 1(GND)/6005 -> 6(GATE)/6005 = 1500"Ω"

Originál tranz. Infineon není snadno k dosažení, Toshiba TK6A65D patří k dražším a ST, kterých mám z vraků dost, zase nevyhovují odporem v sepnutém stavu, nebo jsou nízkowattové. Ještě, že je ten víkend, snad něco vhodného najdu.

[rnbw]

Hodnota 1500 nevyzera dobre. Tento IO nepoznam, ale vacsinou byvaju spravne hodnoty okolo 500-800mV. Ak mas este tie v SO8, tak to porovnaj.

[KUBO]

https://www.ame.cz/Elektronika/Aktivni- ... -d95367014

[judeware]

Dva kusy PF6005AS převzal v bublinové obálce evos z Břeclavska (a zaslal po třech letech na revanš kulové), další skončil v nějaké nabíječce nářadí a poslední není k nalezení. Neservisuju profesionálně a začínám mít ve vlastních věcech hambinec.

STP6NA60FI je zřejmě slabý proudově (600V/1,2Ω/3,9A, 45W, plast), 2SK2545 (600V/6A/0,9Ω/40W, plast) vypadá líp.

Nakonec dojde asi na STP7NK80ZFP (800V/5,2A/1,5Ω/30W, plast).

[rnbw]

Ten FET maju dokonca aj v TME a je lacny.

[judeware]

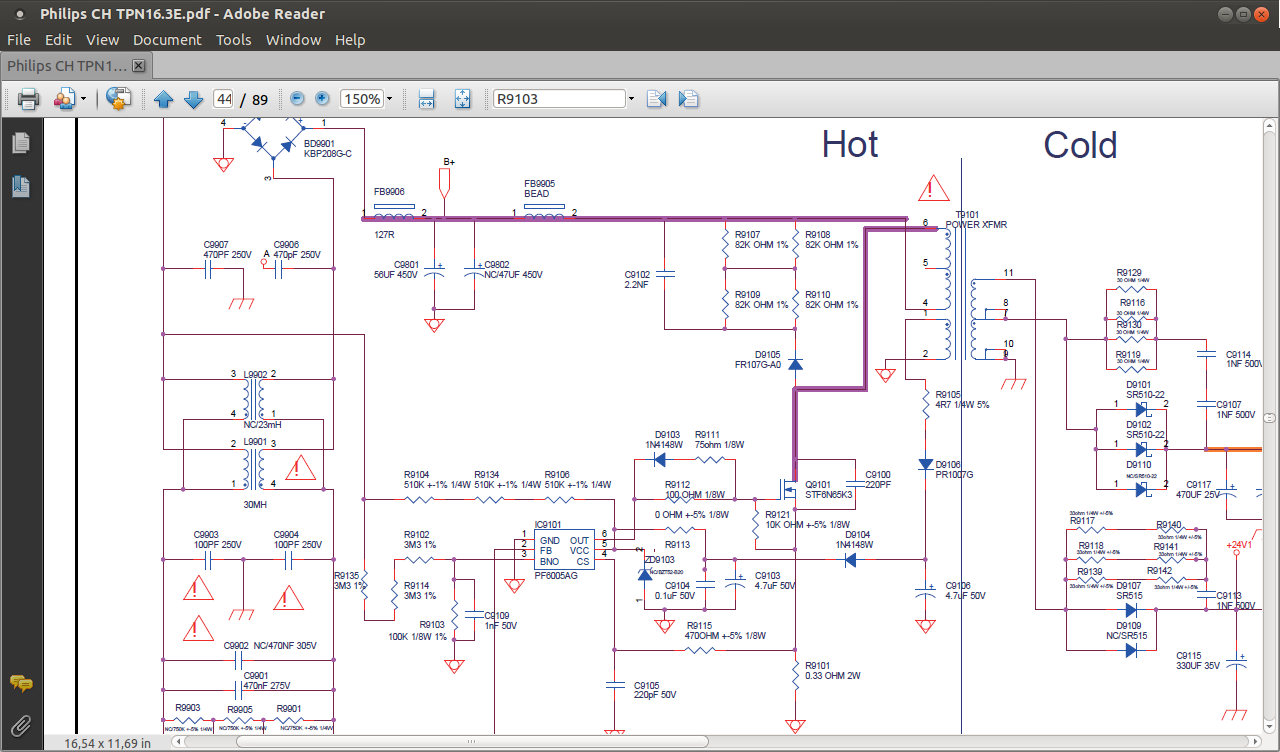

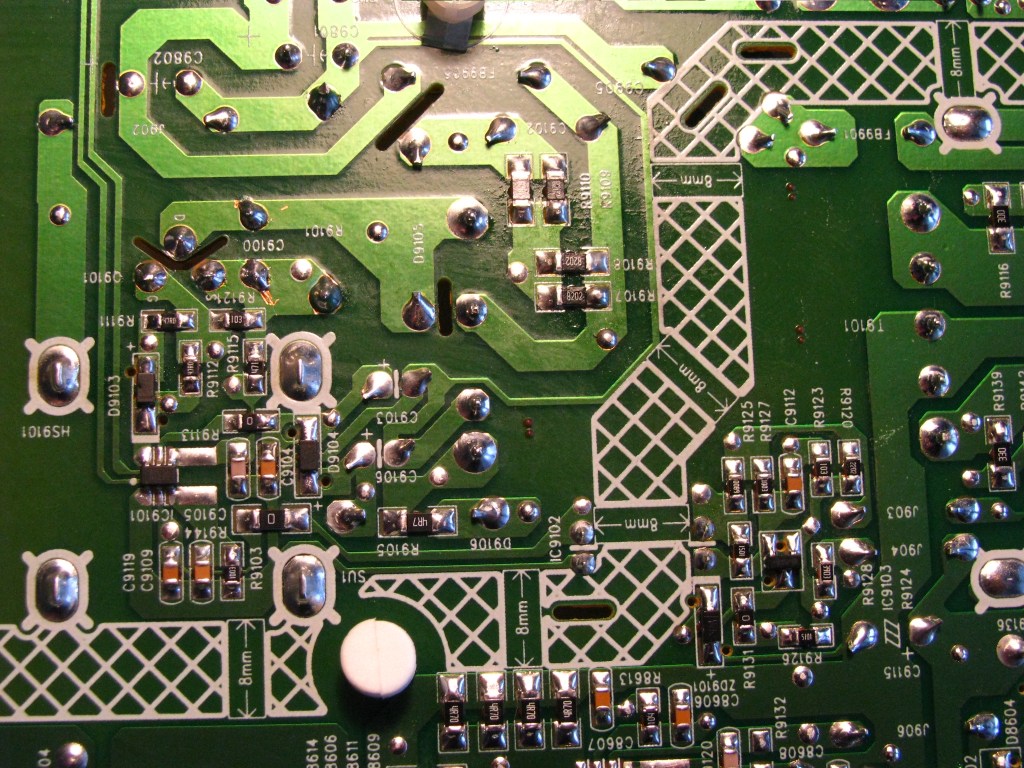

Sehnal jsem si dokumentaci, viz obrázek. Pro připomenutí - v reálu byl osazený tr. Q9101 Infineon 65S1K5CE, a C9100 100pF (odhaduju, jelikož byl vystřelený, ale AVR tester sto piko ukázal). Ve schématu je psaný C 220pF a tr. STF6N65K3. Kondenzátor 220pF v zásobách mám a tr. by měl vyhovět STP7NK80ZFP. To jsou hodnoty toho C mezi D a S tak kritické, že tam dávají různé, dle typu konkrétního tranzistoru?

[judeware]

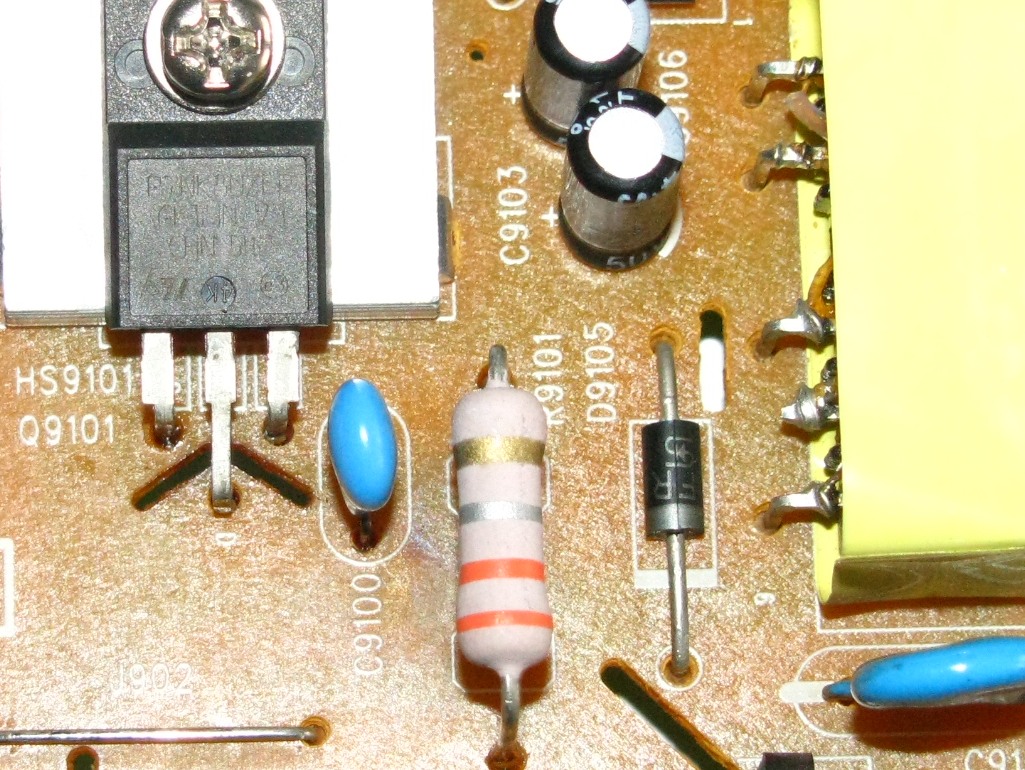

Ve schématu je Q9101 STF6N65K3, C9100 220pF/V? a R9101 0,33Ω 2W. V reálu tam byl Q9101 Infineon 65S1K5CE, C9100 100pF/V? (prasklé tělo, volty nevidno) a R9101 byl papírově správný. Osadil jsem Q9101 STP7NK80ZFP (z nějakého CRT Thomson), C9101 220pF/1000V (ze zdroje TF6000CR) a odpor jsem dal chůdoidní, o něco málo rozměrnější, než původní (z letitých zásob). Televizor naskočil a klíčový tr. ani moc nehřál, přestože jeho chladič je spíš minidržák, než chladič.

[judeware]

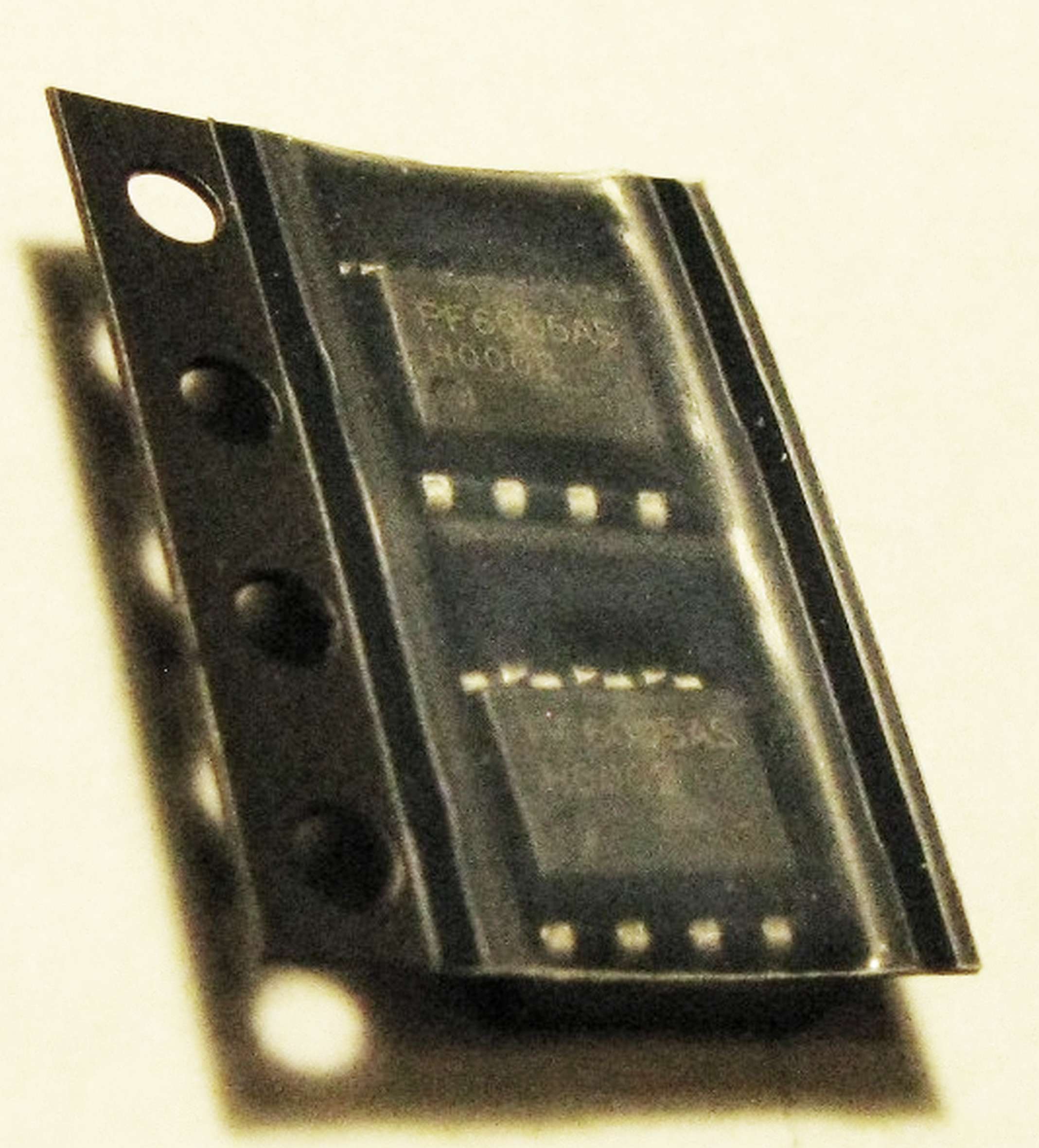

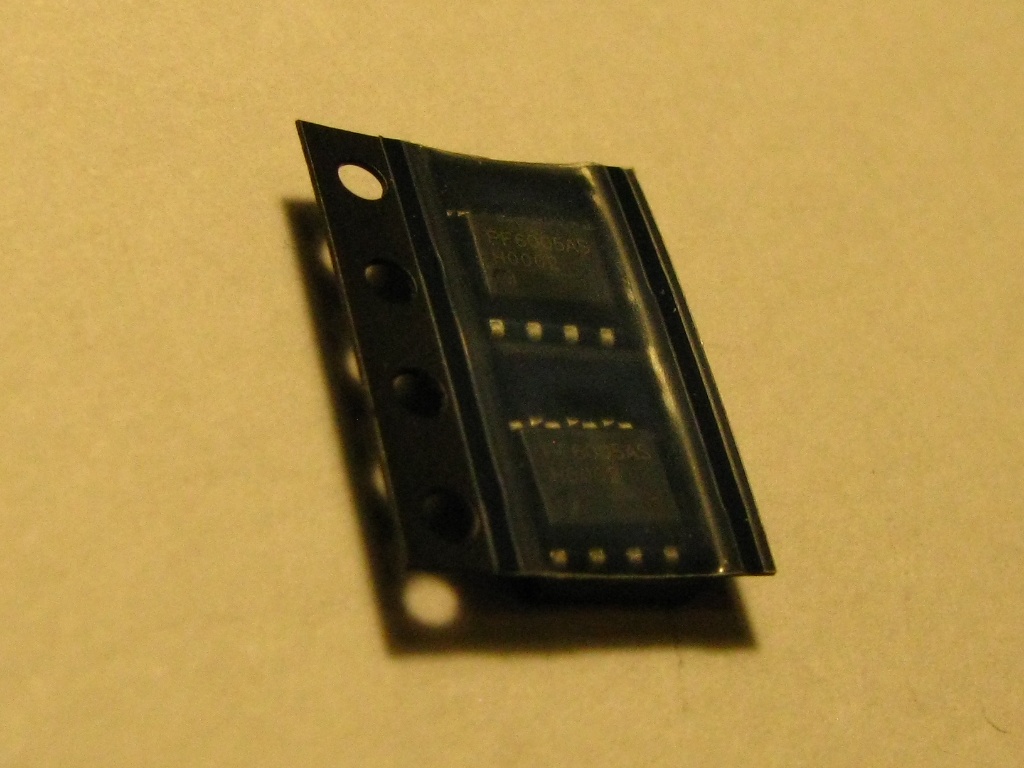

Zašantročené PF6005AS jsem nakonec při úklidu našel. Jeden kus si nechám, druhý mohu poslat o dům dál.

Líp to vyfotit nešlo, ta fólie to činí nesnadným.

[Ruprecht]

Jen trocha úprav gammy, jasu, kontrastu a sytosti

[jopo166]

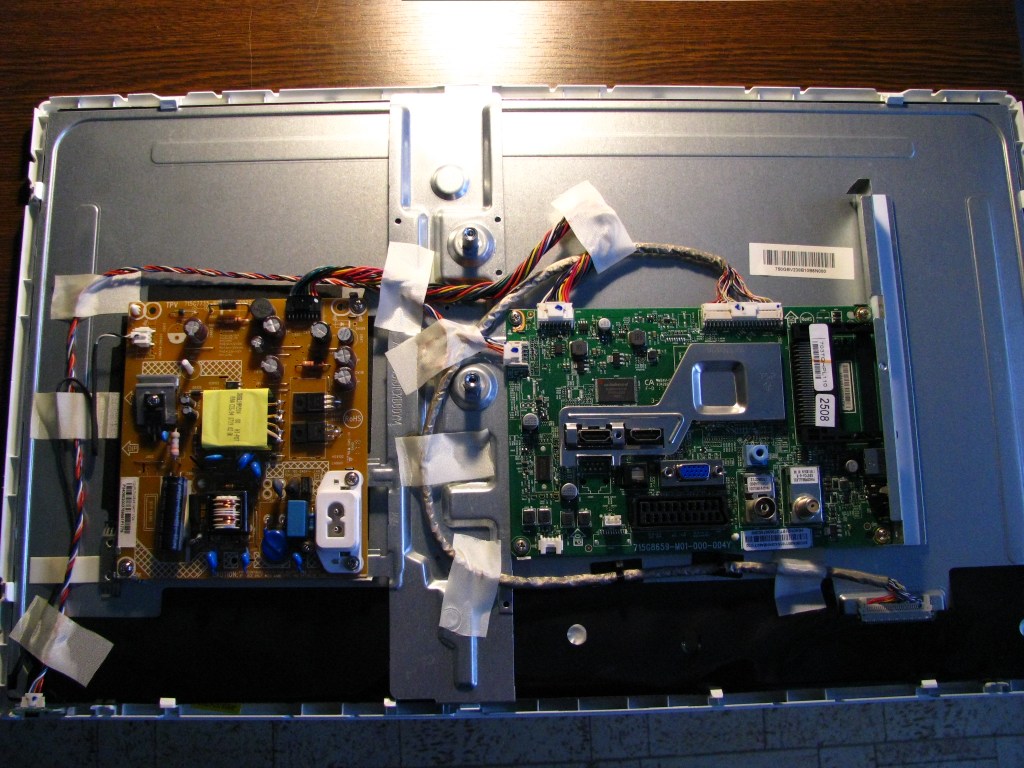

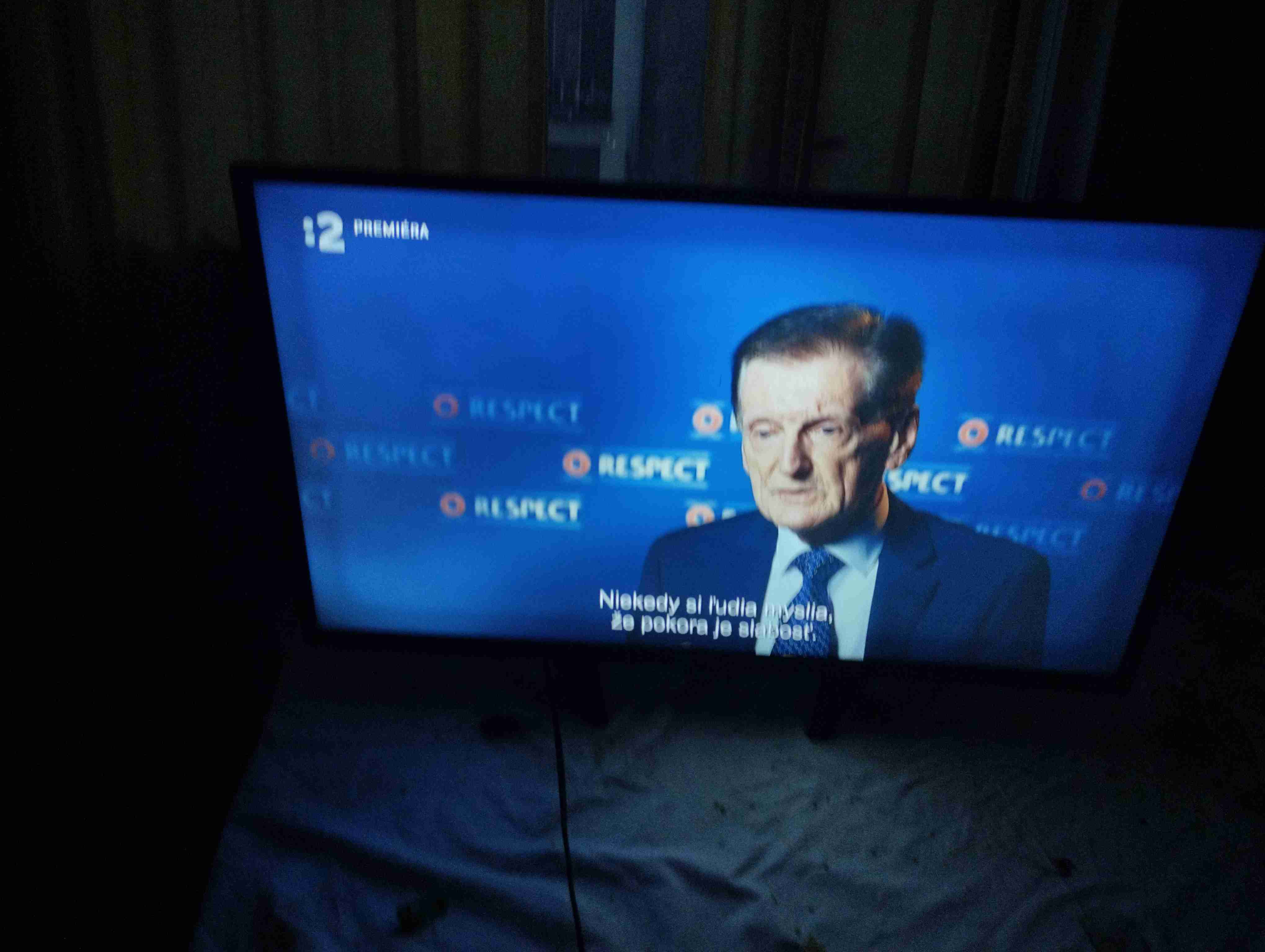

Dobry den opravoval som telku philips 32pfs4131/12 .Telka vobec nešla .Bol vadny mosfet tranzistor Q9101 neviem ktory tam bol bola vnom velka diera nahradil som ho tranzistorom tk6a65d,kondnenzator c9100 som dal 100pf/2kv,odpor r9101 som dal 0.22 lebo 0.27ohm som nemal .Po zapnuti telky mam obraz celi ako v hmle len po okrajoch obrazovky je dobry.Neviete mi poradit ako by som tu zavadu z obrazom odstranil?

[jopo166]

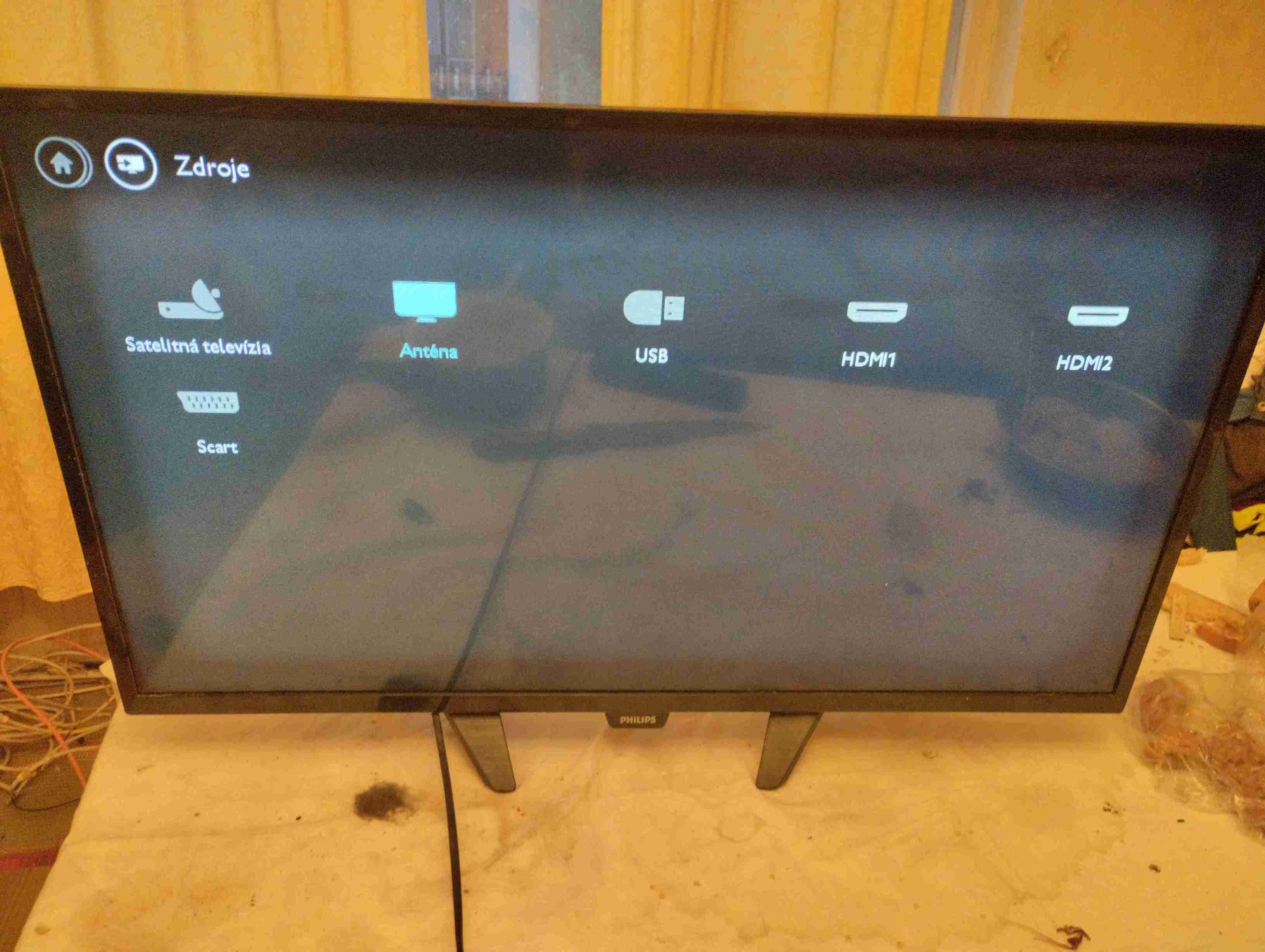

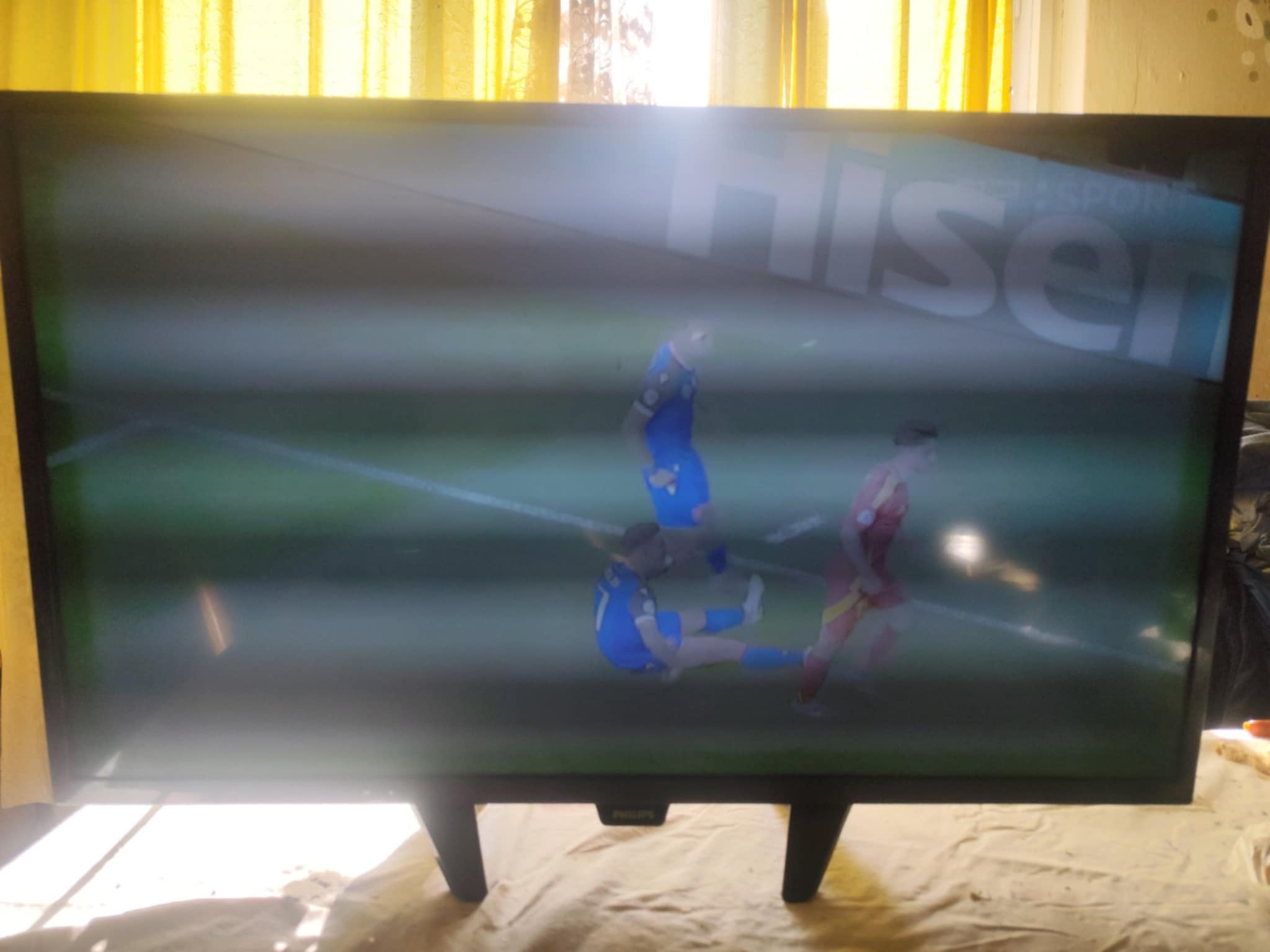

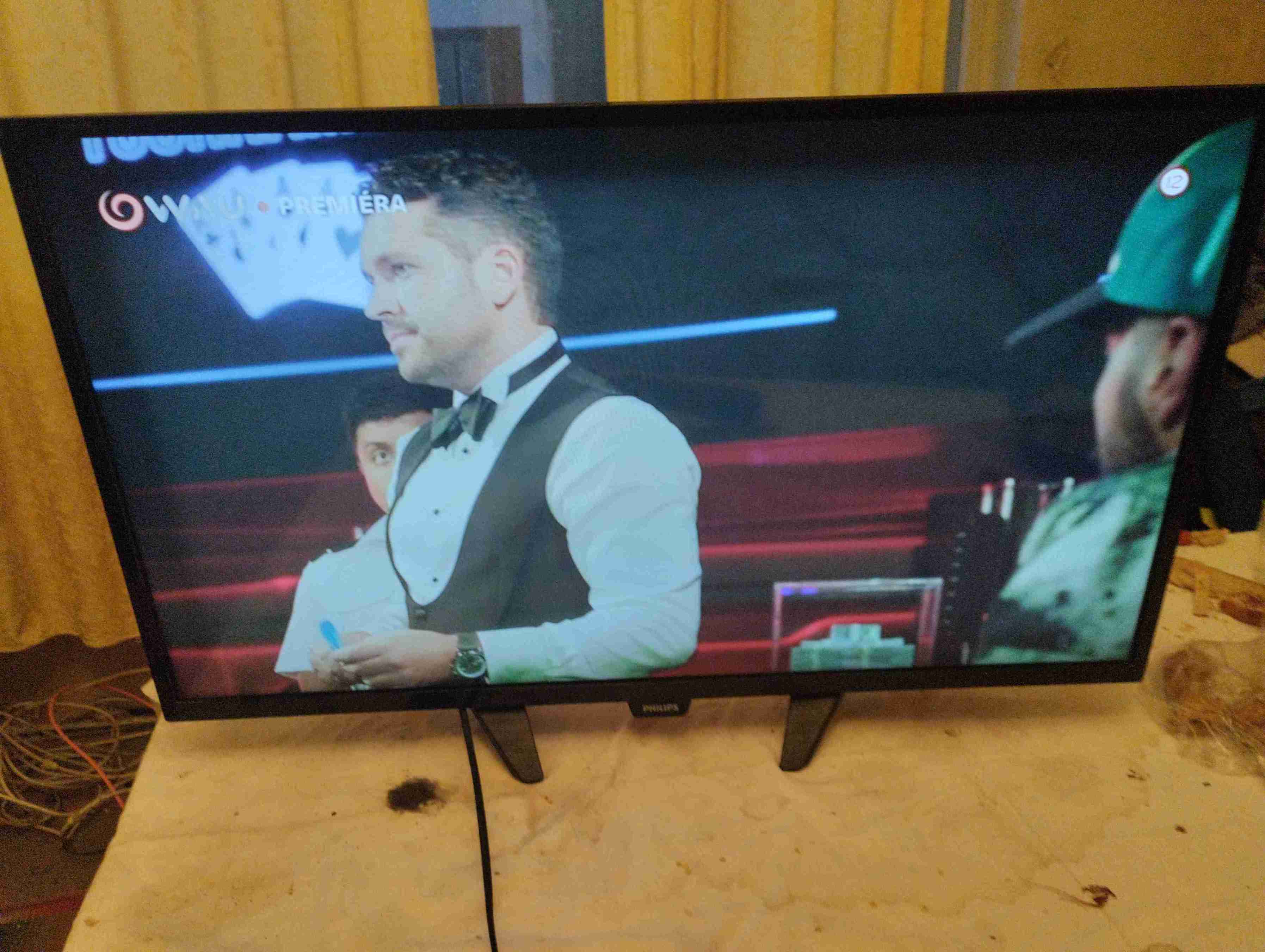

tu som ešte spravil fotky inym telefonom kde je pekne vydno že v strede je obraz svetlejši a po krajoch je obraz tmavši.

[jopo166]

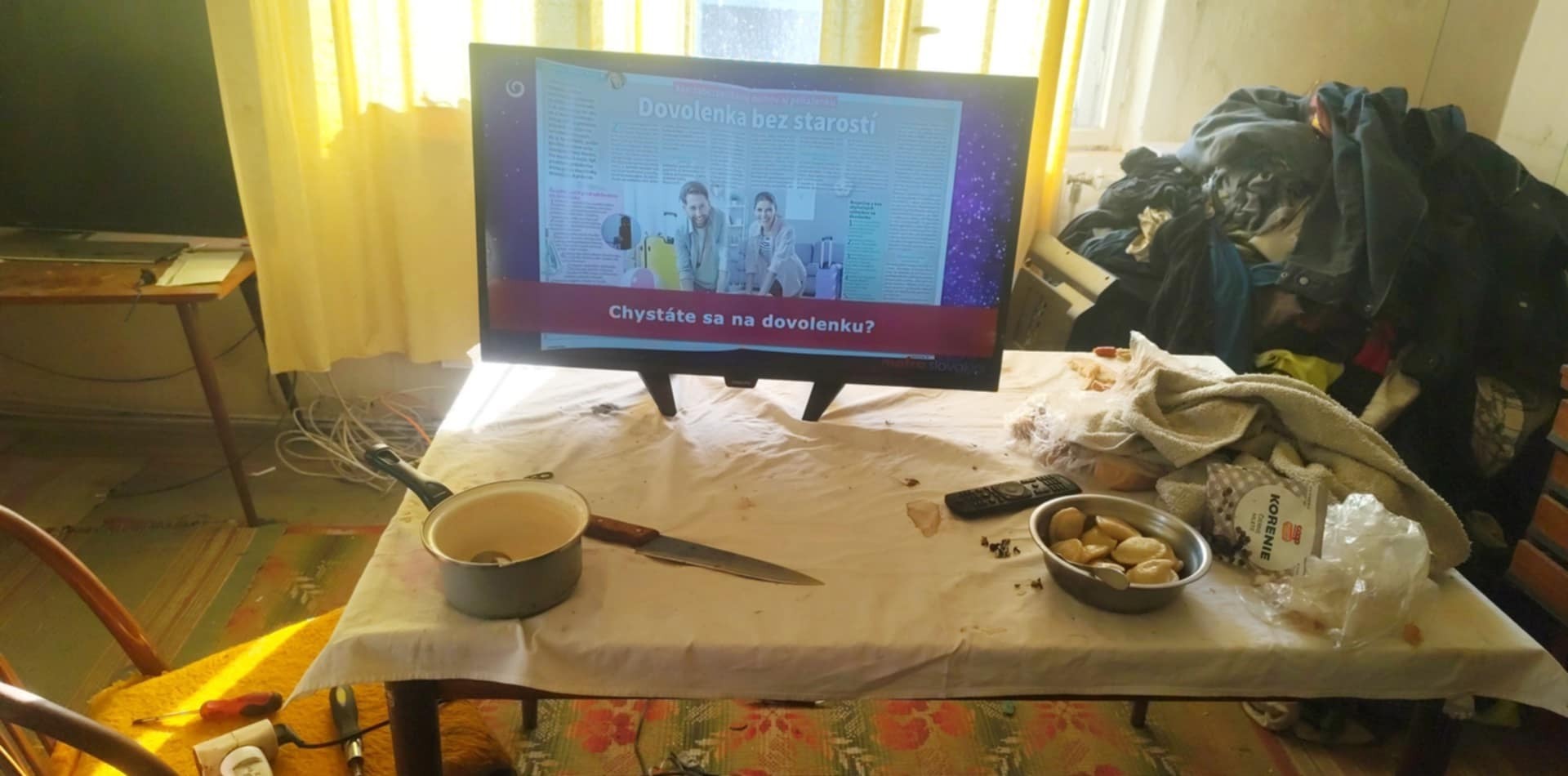

Telka už ide tak ako ma. Neviem prečo bol taki obraz ako v hmle samo sa to opravilo.
