Potlačení nuly u analog měřáku

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 01 říj 2022, 17:52

Potřebuju měřit LiIon 1S5P 18650 analogovým měřáčkem (aby bylo hned od pohledu jasný jak na tom baterka je), vlevo minimální povolený napětí, vpravo maximální nabíjecí napětí. Takže se musí měřáček "podepřít" tím minimálním povoleným napětím baterky, dejme tomu 3 až 3,2V. Předpokládám, že nic stabilnějšího než TL431 se asi vymyslet nedá. Akorát bude problém s hodně malým proudem protékajícím skrz měřáček, kterej má 200uA na plnou výchylku. Přidat měřáčku bočník na zvýšení proudu skrz TL431 a dělič na cca 2-5 mA aby se zase zbytečně nevybíjela baterka? Nebude ten bočník nějak výrazně zhoršovat přesnost měření měřáčku?
Díky.

#2 Příspěvek od **PavelFF** » 01 říj 2022, 18:22

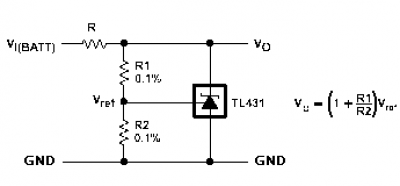

Dej sem schéma, ať je jasno.

workhard · #3 Příspěvek od **workhard** » 01 říj 2022, 18:31

To tam jako chceš mít připojené trvale? Nesmysl.

#4 Příspěvek od **mi-ro** » 01 říj 2022, 18:34

Podobně jsem "podepíral" analogový měřák v autě. Chtěl jsem aby chodil cca od 8-9 V. Jednoduše jsem ho podepřel Dvěma ZD 4,7V. ZD jsou prý kolem 5V teplotně nejstabilnější. Ty to budeš mít o to složitější.

Milan_F · #5 Příspěvek od **Milan_F** » 01 říj 2022, 19:10

termit256 · #6 Příspěvek od **termit256** » 01 říj 2022, 19:25

Voltmetr pro bateriove zarizeni mam v planu stavit. Bude to low power MCU + e-ink displej. Hodnota bude videt porad. Pokud bude z baterie napajene zarizeni vyple, meri se jednou za hodinu, pokud je zaple, meri se napeti kontinualne (coz kvuli pomalemu refreshi e-ink znamena cca v 5sec intervalech).

Vlastni spotreba voltmetru bude pod 1uA, v prubehu mereni cca 100uA, takze zivotnost baterie to prakticky neovlivni. Na displeji nebude ani tak voltaz jako spis predikce zbyvajiciho casu chodu napajeneho zarizeni podle charakteru jeho odberu a stavu baterie ziskaneho z minulych cyklu. To mi prijde mnohem uzitecnejsi nez napeti.

Pokud trvas na ruckovem meraku misto displeje, nebude problem ho k tomu MCU pripojit a ridit pomoci PWM. Jen spotreba bude vysii o vlastni spotrebu rucky + 1-2uA pro napajeni MCU v nejakem uspornem rezimu.

xsc · #7 Příspěvek od **xsc** » 01 říj 2022, 19:39

Celeron píše:Nebude ten bočník nějak výrazně zhoršovat přesnost měření měřáčku?
Díky.

Bočník přesnost neovlivní, nepředpokládám, že by ten odpor nějak cestoval. Prostě se jen proudy rozdělí v daném poměru a toť vše.

#8 Příspěvek od **EKKAR** » 01 říj 2022, 19:41

Pokud vím, TL431 má minimální příčnej proud 100uA, tak by to snad mohlo jít jen s ním a jeho nastavovacím děličem ...

kulikus · #9 Příspěvek od **kulikus** » 01 říj 2022, 20:56

EKKAR píše:Pokud vím, TL431 má minimální příčnej proud 100uA, tak by to snad mohlo jít jen s ním a jeho nastavovacím děličem ...

TL431 má snad 1mA.
Nejaký klon/varianta TL431 má minimální proud K-A 35uA.

miroso · #10 Příspěvek od **miroso** » 01 říj 2022, 21:12

Na tohle jsem použil LM385, který má pracovní proud od 10uA.

BOBOBO · #11 Příspěvek od **BOBOBO** » 01 říj 2022, 22:25

Základní otázka , trvale nebo náhodně ? Poměřovat 30µA a 300mA má u článku 2Ah nesmyslnou konstantu , když má Ri 20mΩ .

Celeron · #12 Příspěvek od **Celeron** » 01 říj 2022, 23:58

Chlapi, čtěte pořádně. :roll:

Baterka bude 1S5P, to znamená 1 x 4,2V pět 18650 paralelně, což je při předpokládaných 2,5Ah baterkách celkem 12,5 Ah. Za jak dlouho ji asi vycucne trvalej odběr 2mA? Asi 3/4 roku. A navíc to bude mimo potřebnou dobu vypínaný, provoz cca 6 hodin denně.
(Minimální proud skrz TL431 je 1mA).

Termite, to je jak kanón na vrabce.

Miro a Milan F: nejsem si moc jistej teplotní stabilitou zenerky a ledky při proudech řádově stovky mikroampér.

to Pavel FF: místo odporu R měřáček s bočníkem.

termit256 · #13 Příspěvek od **termit256** » 02 říj 2022, 04:14

Proc kanon na vrabce? Vzdyt je jedno jestli tam das 431 nebo treba za 30 kacek koupis MSP430FR2100. Chip jako chip, obvodove to bude podobne slozite - vicemene jen mcu a blokovaci kondik, ale uzitna hodnota nesrovnatelne vyssi. Muzes to dat na desticku 5x10mm a zatavit do smrstovaci buzirky primo na privodni draty k meracku.

Kdyz pridas jeden mosfet, muzes jednoduse udelat vypinani napajeneho zarizeni tactile tlacitkem, hlidani proti nadmernemu vybiti baterie, automaticke vypinani pri necinnosti, nebo treba usb nabijecku kde ti bude meracek ukazovat ne napeti ale kapacitu nabijene baterie apod. Proste co te jen napadne.

Milan_F · #14 Příspěvek od **Milan_F** » 02 říj 2022, 07:58

Vždyť Zenerka a LEDka nejsou jediný reference na Zemi.

nekmil · #15 Příspěvek od **nekmil** » 02 říj 2022, 09:32

Tohle mám připojeno k 1S8P (z vadné powerbanky) celková kapacita 20Ah. Je to připojeno trvale, ani po několika měsících nepozoruji snížení napětí.
