Quartz nastenne hodiny - kondenzator

Zpráva

#1 Příspěvek od **rnbw** » 05 čer 2023, 19:56

Nefunkcne nastenne hodiny - boli dlho odlozene s vytecenou bateriou. Strojcek nie je cinsky, ale Hermle - Made in Germany.

Kontakty som ocistil, overil spojitost cievky a osciloskopom zistil, ze nekmita krystal. Vymenil som ho za druhy, tiez nekmital. Okrem krystalu a cierneho flusanca tam je len jeden SMD kondenzator (z jednej nohy krystalu na + baterie). Prespajkoval som ho a zacalo to fungovat.

Vybral som ho, ze zmeram a vymenim - ale na meraku ukazuje pochybne hodnoty. Po nahriati asi 40pF a postupne klesa az do minusu (??). Aka hodnota tam ma byt? Alebo je to tam na doladenie frekvencie?

#2 Příspěvek od **mi-ro** » 05 čer 2023, 20:11

Pomohla by fotka. Ty původní Q strojky s X talem 4,19MHz měly i kapacitní trimr. Postupně přecházeli výrobci na 32,768KHz až nakonec na desce natrimovali kmitočet a zalili to epoxidem. U takových starších citlivých obvodů pomáhá vysušení DPS, třeba i jen důkladným propájením.

#3 Příspěvek od **rnbw** » 05 čer 2023, 20:23

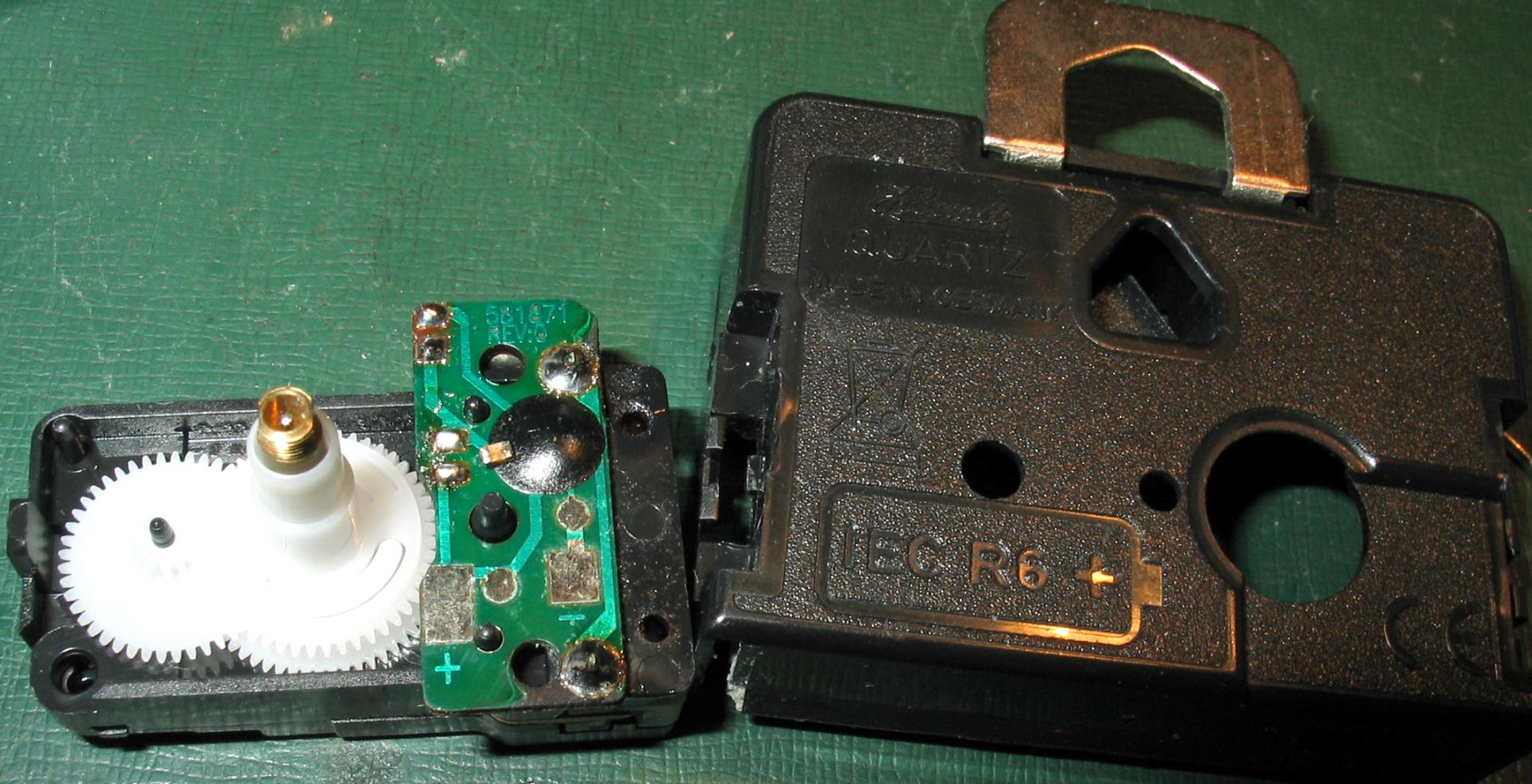

Tu je 32,768kHz

#4 Příspěvek od **mi-ro** » 05 čer 2023, 20:25

Tenhle strojek neznám ale to fakt vypadá na doladění kmitočtu. Třeba se ozve někdo, kdo zná víc.

MiraSt · #5 Příspěvek od **MiraSt** » 05 čer 2023, 21:06

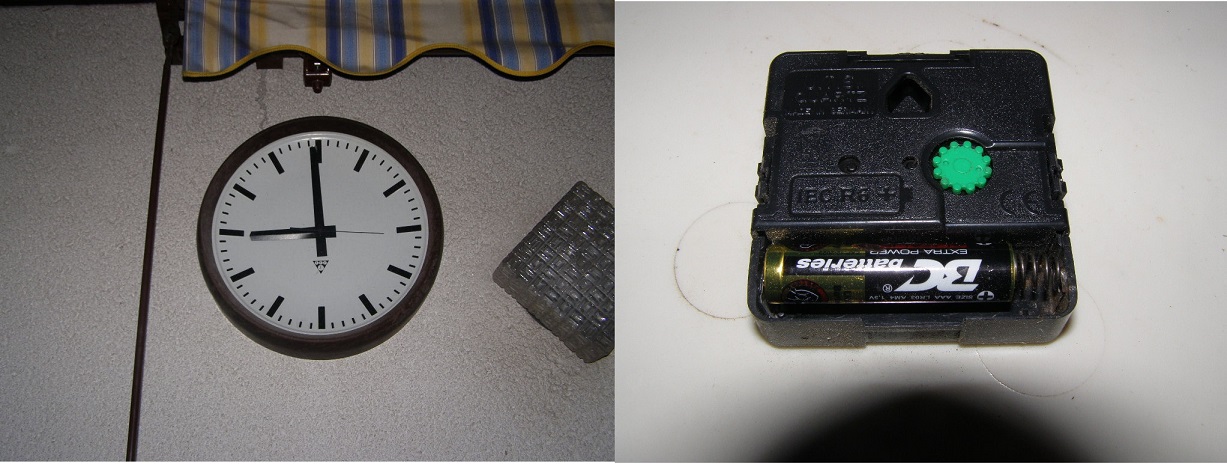

Běžný strojek z Eltonu. Nejmíň dvacet jsem jich nakoupil a předělal průmyslové hodiny na 60 V. Tadymáš prodejce. To se nevyplatí opravovat.
Potřebuješ znát délku ručiště.

Lukas-Peca · #6 Příspěvek od **Lukas-Peca** » 07 čer 2023, 07:22

rnbw píše:Vybral som ho, ze zmeram a vymenim - ale na meraku ukazuje pochybne hodnoty. Po nahriati asi 40pF a postupne klesa az do minusu (??).

Dostal se do něj elektrolyt z baterky a chová se sám jako baterka. Asi bych tam dal libovolný kondík pár desítek pF a když hodiny nepůjdou přesně, tak ho vyměnil.

#7 Příspěvek od **rnbw** » 07 čer 2023, 08:37

Dal som tam asi 15pF. Hodiny isli den a uz zase nejdu :evil:

Cinske nahradne strojceky mam.

#8 Příspěvek od **rnbw** » 12 čer 2023, 21:51

Hodiny leziace na stole zacali samovolne ist

.

#9 Příspěvek od **rnbw** » 02 zář 2023, 19:47

Samozrejme, ze hodiny neskor zase samovolne prestali fungovat.

Cinsky strojcek M5188A nepasuje.
Toto ma okolo osky vnutorny zavit (bezny je vonkajsi). Minutova rucicka nema kruhovy otvor, ale skoseny. A drzi ju tam stredova poistka na zavit.

Urobil som este jeden pokus - umyl som poriadne plosak vodou a mydlom a nasledne nechal vysusit nad teplovzdusnou pistolou niekolko minut. Zatial to funguje. Ale idem zhanat vhodny strojcek.

Dostal sa mi do ruk este strojcek M2188 z inych hodin. Tiez vytecena bateria. Nesiel ani po vycisteni kontaktov. Po vymene krystalu isiel, ale len chvilu. Vratil som povodny krystal a zase ide. Ale tu je proces jednoduchy - M5188A vyzera byt zamenitelny.

Moja teoria: elektrolyt z baterie nasiakne do plosaku a potom robi zahadne problemy.

#10 Příspěvek od **rnbw** » 03 zář 2023, 00:16

Povodny strojcek je pravdepodobne Hermle W2100-001000 (oska 11mm).

Objednal som toto - vyzera to byt presna nahrada (asi aj lisovana z rovnakej formy):
https://www.nastennehodiny.net/UTS-Hodi ... mm-d66.htm

workhard · #11 Příspěvek od **workhard** » 03 zář 2023, 00:31

Do oblíbených hodin dávám DCF strojky.

Celeron · #12 Příspěvek od **Celeron** » 03 zář 2023, 02:01

rnbw píše:Povodny strojcek je pravdepodobne Hermle W2100-001000 (oska 11mm).

Nemáš problém s mechanikou strojku? Měl jsem strojek, kterej s novou baterkou zastavoval když měl "táhnout" vteřinovku nahoru od 6 do 12 ale jen pokud i minutovka měla jít nahoru. Pokud ležel naplacato na stole, tak šel. Nejdříve to vypadalo na přihnuté hřídelky pro obě ručky, zkusil jsem je srovnat ale nakonec jsem dal jinej strojek.

#13 Příspěvek od **rnbw** » 03 zář 2023, 11:22

Fungovalo to nahodne aj ked to lezalo na stole.

Hape · #14 Příspěvek od **Hape** » 04 zář 2023, 10:31

workhard píše:Do oblíbených hodin dávám DCF strojky.

Já taky.

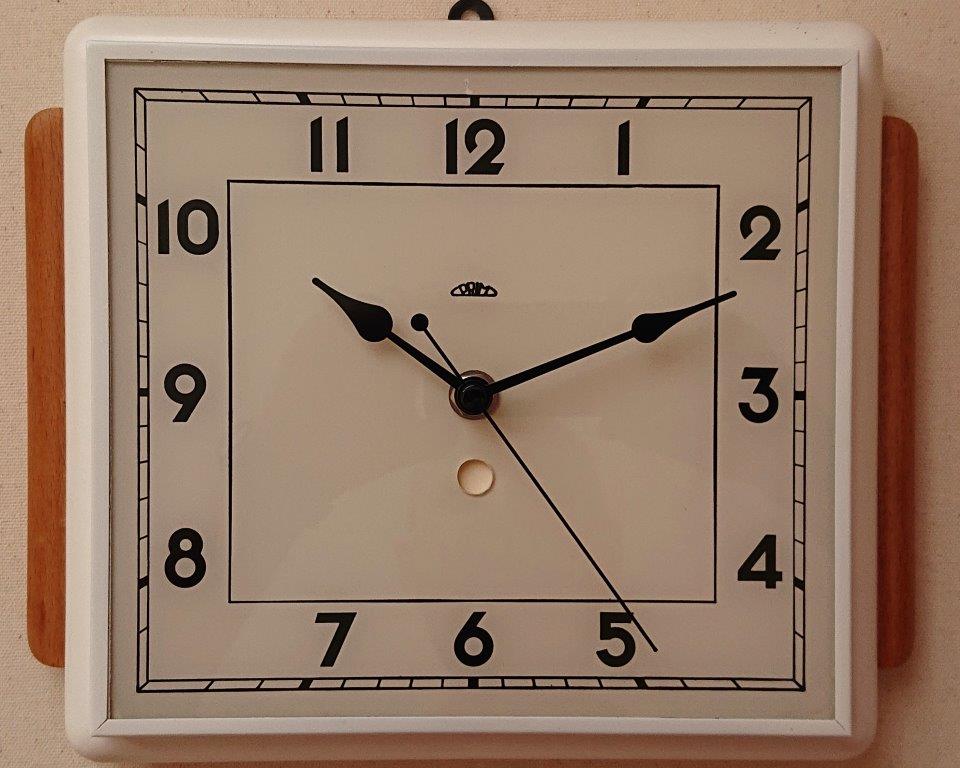

Před pěti lety jsem zrenovoval a osadil DCF strojkem jedny Primky.
