Labzdroj UNI-T UTP3705S - nemáte někdo schema?

[Michal22]

Ahoj všichni,
v práci máme jden kus výše uvedeného zdroje (viz třeba tady).
Dělsí dobu byl odložený v koutě.
Teď jsme jej chtěli použít, ale levý kanál vykazuje závadu:
- pokud je potenciometr U nastavený do minima, je zdroj v režimu CC, displej zobrazuje 34,6V a 0.07A.
- pokud začnu potenciometrem U přidávat, změní se CC na CV a pořád je tam těch 34,6V.
- jakmile ale překročím asi jednu půlotáčku, tak začne ve zdroji klapat různě relé, hodnota U se mění mezi cca 35 až 39V.

Neměl by někdo schema, nebo neřešil někdo podobnou závadu?
Díky

[rezis]

Zkus dát mezi výstupní svorky kond. cca 100µF jestli to bude dělat i s ním.

[Michal22]

Na výstupu je 470uF elyt, je dobrý.

[jenicek]

Pokud je tam furt max. napětí, tak tipuju proražený výstupní výkonový trandy (tzn. otevřít a změřit to, co je připevněný na chladiči). Mám podobný zdroj a měl jsem podobnou závadu.
Je tam trafo s odbočkami a relé přepínají jednotlivé odbočky aby byla výkonová ztráta na tranzistorech lineární stabilizace co nejmenší.

[Michal22]

Kuchnul jsem to, pro každý kanál je zde jeden tranzistor 2SC5200, oba jsou neustále ofukovány ventilátorem.

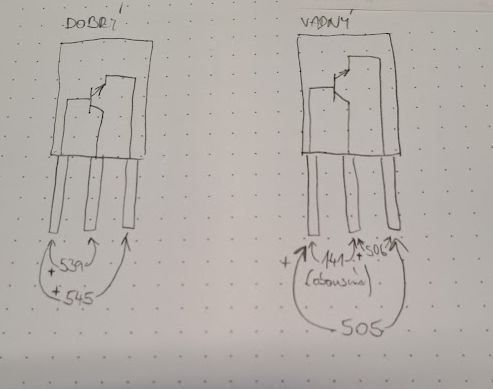

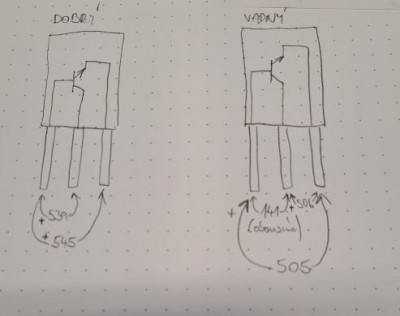

Zatímco tranzistor ve funkčním kanálu se chová jako normální NPN, tak ten v nefunkčním kanálu ač nemá zkrat, tak vykazuje zajímavé hodnoty úbytků:

[samponek]

Je napůl proražený, taky sem se s tím setkal.

[EKKAR]

Přesně to samý jsem chtěl říct taky - je natavenej, přechody má částečně prodifundovaný na obě strany a chová se jako hooooodně špatně zešilující a s minimálním závěrem, prostě jako nepovedenej kus. Nejde s tím udělat nic jinýho, než nesilomrdně vyhodit a dát místo něj novej.

[rudolf02]

No, asi podpálení má příčinu. Mrknul bych se na ventilátor. Neměl náhodou zakryté ventilační otvory? Vono cca 35V/5A v nejhorším stavu má přes 150W v lineárním režimu, což asi nejede, sám tranzistor má 150W. Takže je-li to spínač, co ochranné obvody?

[jenicek]

K odpálení většinou dojde připojením dalšího zdroje na výstup nebo odpojením a připojením větší kapacity na výstupu. 150W na trandu právě nikdy není, kvůli těm přepínatelnejm odbočkám na trafu jak píšu výše. Maj to tak profi zdroje i tyhle číňani.

[samponek]

Jednou jsem odpráskl zdroj indukčností, tak jestli někdo nepřipojil třeba klakson, nebo něco podobného s indukčností.

[JirkaZ]

Zamyslel bych se i nad tím, zda použitý 2SC5200 je skutečně originál Toshiba, nebo nějaký fake.

U originálu SOAR parametrům zdroje jakžtakž vyhovuje, u fake to bude "krapet" jinak...

[samponek]

Správná poznámka, než osadíš fake, tak změř Ccb a Cbe pro zjištění pravosti.

[Michal22]

U nás v práci je nejčastější problém v tom, že se někdo snaží tahat tyto zdroje na hranice mezních parametrů v režimu 24/7.
Napovídá tomu i to, že teplovodivá pasta změnila konzistenci na mírně tuhou.
Ventilátor má na desce koncových tranzistoru řízení otáček z termistorů, tak jej ještě zkontroluji.
Tranzistory jsem objednal dva z Mouseru, snad to nebudou fake.

[ransom]

Vůbec bych se nerozpakoval nabastlit tam KD501 nebo 502.
1) Parametrově vyhoví.
2) Nehrozí fejk. Objevily se sice fejky KD503. Ale když už se s tím někdo patlá, tak tam napíše rovnou 503. 501 ani 502 nikdo nechce.
3) Je jich zatím všude dost za rozumnou cenu.
4) TO3 má o něco lepší přestup tepla.

[Michal22]

Ransom - jasný, pokud by to bylo pro mě domů, neváhám.
KáDéčka ještě k dispozici mám.
Ale je to do práce, takže úpravy nejsou možné.
