Prosím pamětníky,
není někde ve starých AR tranzistorový NF milivoltmetr, jako adaptér před 300 mV měřák? Kdysi jsem to měl ještě z germániovách trandů, teď by se mi hodilo něco s KC 507.

Přístup ke starým AR mám, ale nacházím samé orloje.

[ferdislav]

PE 2/2000 s jedním OZ

[DukeNuke]

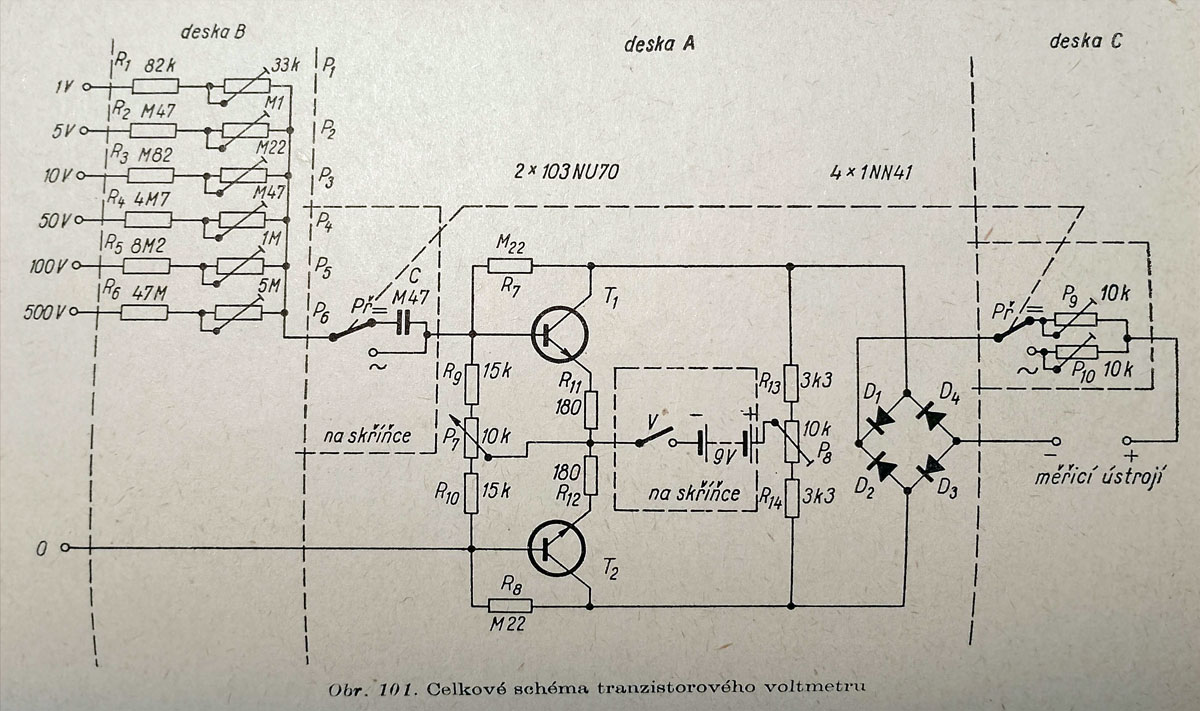

Něco jsem našel od Tauše v Pokusech z radiotechniky. Ale netuším, zda je to zrovna co hledáš.

[Michal22]

Ten přepínač je označený špatně, ne? Na střídavinu by měl být v sérii kondenzátor 470nF.

[DukeNuke]

Určitě ano - ss proud by přes kondík neprolezl. Ale těžko to můžu reklamovat - kniha vyšla v roce 1967

[HF_Tech]

Jednoduché zapojení s OZ a kompenzovaným děličem bylo v modrém amáru věnovaném zapojení s operačními zesilovači někdy z devadesátek. Ročník asi 96?

[Hill]

Nějak mi není jasný dotaz: tím předzesilovačem myslíš jen lineární předzesík k už hotovému milivotmetru, nebo potřebuješ aktivní usměrňovač ke stejnosměrnému měřidlu?
V tom druhém případě bys měl ale uvést proud na plnou výchylku a vnitřní odpor měřidla. Pro měřicí systém MP120 40 µA tu je v článcích popis nf milivoltmetru. Stupnici v [dB] jsem navrhl do +3 dB, tím ovšem nepadla 0 dB na smluvenou hodnotu 775 mV,ale o trochu níž. Pro relativní měření to nevadí, ale není to jaksi "odborně".
Mezitím jsem dělal ještě jeden pro systém 250 µA, už se stupnicí jen do +2,2 dB, tak jsem článek předělal a doplnil o měřáky různě citlivé. Ale ten článek sem už dávat nebudu, rovnou ho připravuji pro vložení do nových stránek.

[break]

Díky všem,
z toho snad vyberu něco odpovídajícího klesajícím kognitivním schopnostem.
Potřebuju adaptér k SS voltmetru. Vnitřní odpor voltmetru je 1,0 kΩ/V

[samec]

Modul prístrojového zosilňovača s AD620.
https://www.aliexpress.com/item/1005009621851493.html

[ok1hga]

Něco jsem našel od Tauše v Pokusech z radiotechniky

tohle jsem stavěl v polovině sedumdesátých let . . .
tenkrát jsem použil 2x 104NU70 připevněné na hliníkovou kostku,
aby měli stejnou teplotu . . .

[HF_Tech]

Aradio modré 3/96. Deluxe zapojení s 3x OZ. Není to zase o moc složitější než zapojení co postoval Hill.

[Hill]

Díky všem, z toho snad vyberu něco odpovídajícího klesajícím kognitivním schopnostem.
Potřebuju adaptér k SS voltmetru. Vnitřní odpor voltmetru je 1,0 kΩ/V...

...jako adaptér před 300 mV měřák...

Mám tomu rozumět tak, že ten měřák má skutečně vnitřní odpor jen 300 Ω, když na plnou výchylku potřebuje 300 mV (potažmo 1 mA)? To asi nebude Metra, přinejmenším takové měřidlo neměla Metra ani ve staré, ani v nové řadě MP80/120 (a víc).

Pokud nemáš podle čeho kalibrovat měřák a dělat se s novou stupnicí, bez aktivního usměrňovače se to neobejde.

Ale, jestli tím hodláš měřit jen nf signály (a nepotřebuješ stejnosměrné měření), dá se to zjednodušit na zapojení s jedním napájecím napětím. Prostě zesilovač se ziskem naprázdno alespoň 250, můstek z Ge nebo Schottkyho diod zapojený do větve střídavé zpětné vazby, na výstup můstku měřidlo.
A citlivost nastavíš vazebním odporem.

[ok1hga]

Vnitřní odpor voltmetru je 1,0 kΩ/V... ...jako adaptér před 300 mV měřák...

Mám tomu rozumět tak, že ten měřák má skutečně vnitřní odpor jen 300 Ω, když na plnou výchylku potřebuje 300 mV (potažmo 1 mA)? To asi nebude Metra, přinejmenším takové měřidlo neměla Metra ani ve staré, ani v nové řadě MP80/120 (a víc).

tipnul bych si, že to chce jako "předzesilovač" k "AVOMET I", ten měl kilo na volt . . .

[Hill]

Jo, tak na Avomet I jsem nevzpomněl. U něj by se dal využít rozsah =1,2 V, ten by znamenal vnitřní odpor 1,2 kΩ a proud 1 mA.

[AZK401]

Chci to před Avomet II, ten má SS rozsah 300mV a odpor 1k/1V, jak jsem psal. Připadá mi to málo a není to NF.
Psal jsem, že jsem kdysi (70) něco takového postavil. Tehdy použil před PU-120. Samostatné panelové měřidlo jsem neměl. Klidně to mohlo být to od Tauše s menším odporem na vstupu. Stačil mi jeden rozsah? Už nevím.
