AOKPOWER ADD12P80A 12VDC/ATX - problemy za tepla

[rnbw]

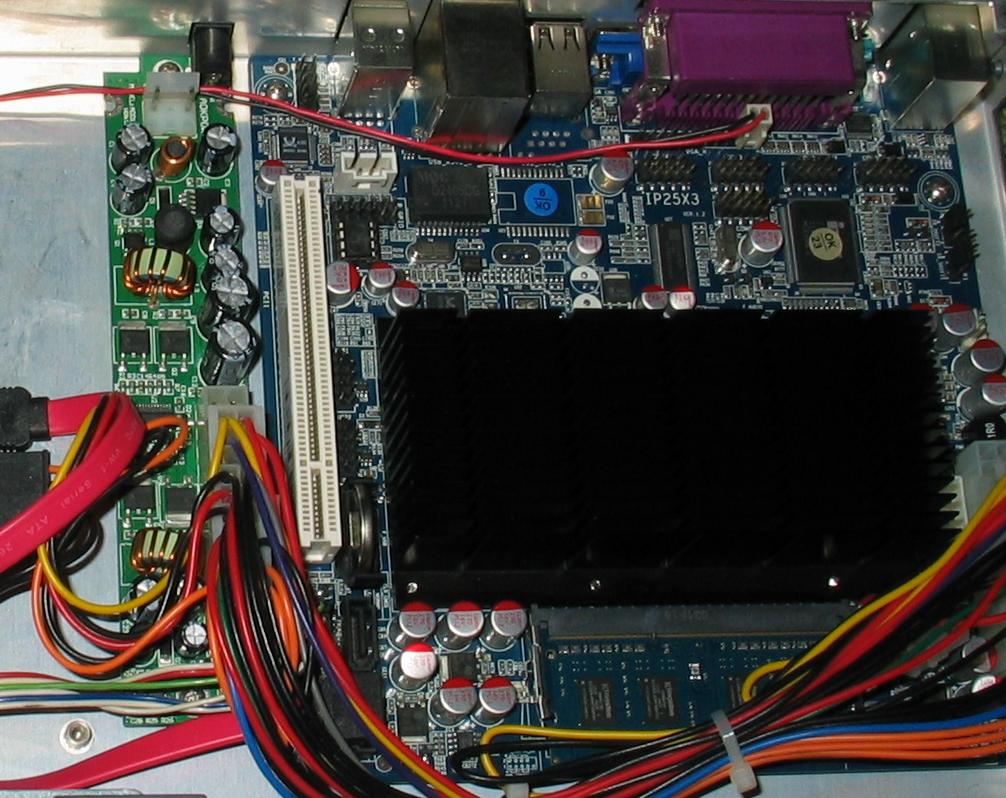

Mam tu 1U rackovy miniserver s mini-ITX doskou a zdrojom AOKPOWER ADD12P80A. Napajanie 12V externym zdrojom, na vystupe plnohodnotny ATX konektor.

Na stole to bezalo tyzden bez problemov, otvorene. Problem sa objavi, ked sa to zatvori a este vlozi do racku. Nejaky cas to bezalo, potom sa to vyplo a uz neslo zapnut. Ked sa to po odpojeni napajania nejako podarilo, tak to zase bezalo.

Riadi to PS113. Napajany (pin 7) je priamo z DC12V, PSON# (pin 4) ide cez odpor rovno na ATX konektor. Vystupom FPO# (pin 3) sa ovlada P-FET Q1 (spinajuci DC12V na vystup) a zaroven cez tranzistor oba enable piny menica APW7108 (5V a 3,3V). Este je tam menic na -5V 34063, ale ten nie je zaujimavy (napaja sa zo spinanych 12V).

Skusal som to zapnute ohrievat teplovzdusnou pistolou (nastavenou tak, aby nepalila na ruku) a skutocne sa to vyplo.

Po odpojeni a pripojeni napajania sa objavi 5VSB (vyraba ho AP1507-50 z DC12V), doska stiahne PS_ON# na nulu, objavi sa 12V a 3,3V, ale 5V nie. Ako to chladne, tak sa na 5V zacne objavovat nejaky bordel a bud to nabehne alebo to zase PS113 zablokuje.

Takze blbne polovica APW7108. Otazne je, preco. Ked sa to rozbehne, tak to vyzera na osciloskope dobre.

[lesana87]

Že by studeňák na některém MOSFETu nebo cívce na 5V větvi? Co dělá PG výstup 5V větve APW7108?

[rnbw]

Studenaky som nenasiel - a ani to na mechanicke namahanie nereaguje. Zaujimave je, ze pri urcitej teplote to dokaze bezat, ale po vypnuti sa to uz nerozbehne.

Na PG1 a PG2 je stale nula, pretoze su nezapojene.

[lesana87]

A dát si na PG pull-up by nešlo? Jestli ten kontrolér o tom vypadnutí / blbnutí 5V větve ví nebo neví.

[rnbw]

Pull-up by isiel, ale asi to uz nebude potrebne. Reaguje to na ohrev APW7108 hrotom spajkovacky.

Necham vychladnut. Okamzite po stlaceni power sa rozsvieti LED. Vypnem. Chvilu ohrievam APW7108 a rozsvietenie LED po stlaceni power sa oneskoruje. Alebo zapnem a bezi, prilozim hrot na APW7108 a za 10 sekund sa to vypne.

Skusim prespajkovat, ci tam nie je nejaky zakerny studenak, ale vidim to na vymenu IO. Blbe je, ze to malo uz minuly tyzden bezat

[lesana87]

Ještě můžeš kouknout na pin SOFT od 5V kanálu, co to tam dělá.

[rnbw]

Na SOFT je 0 ked to nejde, ked hrot spajkovacky oddialim, tak sa v priebehu sekundy plynule zvysi na 2,35V a rozbehne sa to. Ked je to vychladnute, zvysuje sa to skokom.

Na PG1 som dal 1K5 pull-up na 5VSB. Je tam 0, v momente nabehu sa zmeni na 5V.

[rnbw]

Dostupnost APW7108 mizerna (len z Ciny). Malo by to byt zamenitelne s ISL6227 a FAN5236. Oba su obsolete, ale ISL6227 sa este v skladoch vyskytuje.

[lesana87]

A co ještě zkusit vyměnit ten kondík na SOFT pinu 5V větve?

[rnbw]

Ten na ohrev nereaguje.

[lesana87]

OK, tak je asi nemocnej samotnej integráč.

[rnbw]

Mozem este skusit prehodit navzajom tie SOFT kondiky, ale nevyzera to nadejne.

[lesana87]

V datašítu jsem nenašla, jestli má nějaký thermal shutdown, při jaké teplotě a jak se to při něm chová.

[rnbw]

Kondiky som prehodil, nic sa nezmenilo. 3,3V ide aj za tepla, 5V nie.

Kupil by som aj cely zdroj, lenze nie su. Podobny zdroj sa predaval pod znackou Eurocase. Teraz sa vacsinou vyskytuju zdroje integrovane do ATX konektora, lenze vsetky vyzeraju byt dost vysoke a miesta na vysku je malo.

[lesana87]

Tak ten ATX konektor odpájet a místo něj připájet kabel s ATX konektorem z vyřazenýho zdroje.

Tenhle němec nějaké malé ATX zdroje má https://www.ebay.com/str/comcurrentnotebookteileserver
Nebo špageťák https://www.ebay.com/itm/255671801683
