Operacni zesilovac - jde me hlava kolem

Dotazy na technické problémy, vlastní řešení technických problémů

Moderátor: Moderátoři

Zpráva
Autor
Uživatelský avatar
forbidden
Příspěvky: 9442
Registrován: 14 úno 2005, 00:00
Bydliště: Brno (JN89GF)
Kontaktovat uživatele:

#16 Příspěvek od forbidden »

OZ na 100MHz a víc? To už chce dost znalostí, aby takovej obvod vůbec dělal co má. To není hraní jako jsi předvedl v prvním příspěvku.
Uživatelský avatar
samec
Příspěvky: 6688
Registrován: 19 pro 2017, 00:00

#17 Příspěvek od samec »

Uf. To ako keby by si chcel automobil, ktorý bude užitočný jak multikára a zároveň rýchly jak formula 1. To proste nejde. Musíš si vybrať, či chceš lineárny diferenciálny zosilňovač, alebo rýchly komparátor.
Uživatelský avatar
error414-2
Příspěvky: 53
Registrován: 28 pro 2018, 00:00

#18 Příspěvek od error414-2 »

Tak ja nastrelim na co to potrebuju. Je to na composite video splitter. A ruzna prace s videem. Jako treba capture max video voltage level.

Video ma sirku pasma 6Mhz, +- to je specifikace. Pocitam ze to bude spis min. A na tuhle aplikaci se 1.7MHz operak nechyta , 15Mhz jede ale video je ma nizsi rozliseni. Je to trosku mazle, takze predpokladam ze chybi vyzsi harmonicke.

Muzu pouzit video buffery od maxu ale ten si je necha zaplatit :(.
Uživatelský avatar
breta1
Příspěvky: 3494
Registrován: 09 zář 2005, 00:00

#19 Příspěvek od breta1 »

Máš správně přizpůsobené impedance vstupu a výstupu?
Uživatelský avatar
samec
Příspěvky: 6688
Registrován: 19 pro 2017, 00:00

#20 Příspěvek od samec »

Možno by sa niečo našlo v starej grafickej karte, monitore, videu...
Uživatelský avatar
error414-2
Příspěvky: 53
Registrován: 28 pro 2018, 00:00

#21 Příspěvek od error414-2 »

breta1 píše:Máš správně přizpůsobené impedance vstupu a výstupu?

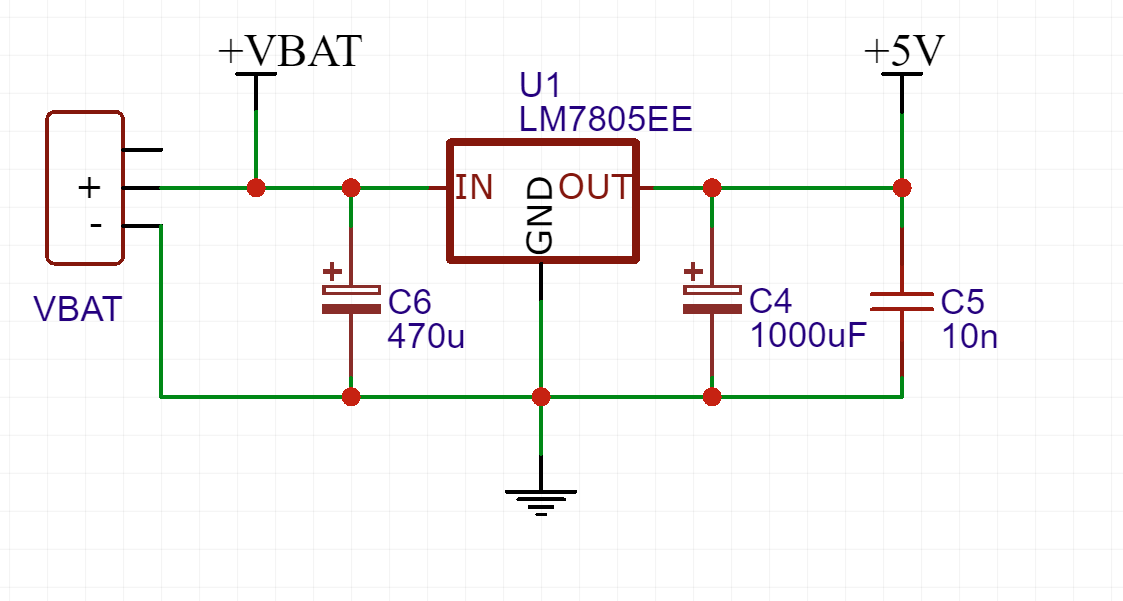

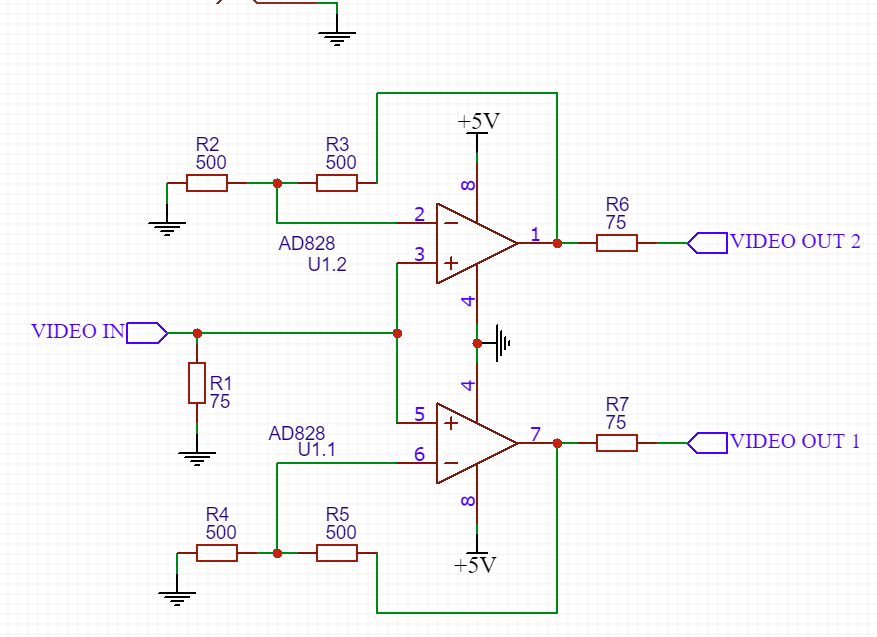

noo to je otazka :D. Schema je v priloze. A leze z toho

https://www.dropbox.com/s/j8qyrhk0w1mfd ... n.jpg?dl=0
https://www.dropbox.com/s/8x3kcxfk6rdxy ... r.jpg?dl=0[/img]
Přílohy
Uživatelský avatar
samec
Příspěvky: 6688
Registrován: 19 pro 2017, 00:00

#22 Příspěvek od samec »

Máš na napájaní blokovacie kondenzátory?
Uživatelský avatar
error414-2
Příspěvky: 53
Registrován: 28 pro 2018, 00:00

#23 Příspěvek od error414-2 »

Tohle je hlavni napajeni a jeste jsem mel 470uF na kazde vetvi kladne/zaporne pro napajeni toho operaku lm833
Přílohy
Uživatelský avatar
PavelFF
Příspěvky: 5328
Registrován: 18 úno 2008, 00:00
Bydliště: Brno

#24 Příspěvek od PavelFF »

Co to nesymetrické napájení ? To je překlep?
Uživatelský avatar
JoDiK
Příspěvky: 556
Registrován: 10 led 2018, 00:00
Bydliště: Olomoucký kraj

#25 Příspěvek od JoDiK »

error414-2 píše:Tohle je hlavni napajeni a jeste jsem mel 470uF na kazde vetvi kladne/zaporne pro napajeni toho operaku lm833

Ale měl bys tam mít ještě 2x blokovací 100n těsně u vývodů stabilizátoru.
Obrázek
Uživatelský avatar
error414-2
Příspěvky: 53
Registrován: 28 pro 2018, 00:00

#26 Příspěvek od error414-2 »

PavelFF píše:Co to nesymetrické napájení ? To je překlep?


neni, toto je 0 az +5V, zaporna vetev byla primo z BS525, kondiky 470uF a 10n na vystupu. Jako zapjeni byla divocina
Uživatelský avatar
PavelFF
Příspěvky: 5328
Registrován: 18 úno 2008, 00:00
Bydliště: Brno

#27 Příspěvek od PavelFF »

Tak to schéma videozesilovače oprav na symetrické napájení. U tebe není jisté, jestli to tak máš nebo nemáš a jestli schéma odpovídá realitě.
I když máš symetrické napájení, tak je velmi důležité konkrétní provedení, kam máš napájení přivedené, kam máš napojenou zem, kde přesně jsou blokovací kondenzátory a jakého jsou typu,....
Pokud taháš záporné napájení ze samostatného laboratorního zdroje nebo i kladné ze 7805, tak na tom všem velmi záleží. Jinak může zlobit impedance dlouhých přívodů , špatně navržená zem apod. Samotné zapojení videozesilovače je v podstatě jednoduché a stačí dodržet určité zásady pro napájení. Blokovací kondenzátory musejí být co nejblíže k videozesilovači a nikoli ke zdroji napětí. Nemáš to na nepájecím poli? Pošli fotku provedení.

Z přiložených dvou fotek jsem nepoznal, co na nich má být špatně.
Uživatelský avatar
weed_smoker
Příspěvky: 2673
Registrován: 02 pro 2011, 00:00
Bydliště: Jaroměř

#28 Příspěvek od weed_smoker »

Tu zápornou větev můžeš dodělat na jinou desku,můžeš použít nějakej měnič TRACO,JELEN,HYPEL nebo třeba VICOR,pokud do toho chceš zainvestovat víc.Na 1-4 FETový OZ můžeš použít i ICL7660,s bipolárníma si nejsem jistej,že by je 7660 utáhla.Neletuj to teda blízko signálový části a asi si budeš muset pohrát s filtrama na tom výstupu pro OZ(pokud místo měniče 5V/5+5V použiješ jenom 5V/5V,tak i v napájení).Měl by ti stačit měnič 2-5W,pokud těch OZ nebude moc a nebudou tam výkonový.
Uživatelský avatar
error414-2
Příspěvky: 53
Registrován: 28 pro 2018, 00:00

#29 Příspěvek od error414-2 »

Trochu to priblizim.

Pouzivam arduino a lm1881 na zpracovani televizniho signalu. to pracuje dobre a s tim jsem spokojen. Jen to mereni musi byt pruchozi, ale merit potrebuji na 75ohmove zatezi takze aby byl signal pruchozi musim znovu upravit impendanci pro koncove zarizeni.

Na to prave chci pouzit ten operak a zapojeni "video splitter". Pak koncove zarizeni nepoznaji ze je neco v ceste. Symetricke napajeni jsem pouzil jsen proto ze jedinej rychlej operak na testy jsem sehnal tu 15Mhz lm833 a chtel jsem to vyzkouset. Bohuzel je to na nepajivem poli :(. Chtel jsem to jen vyzkouset.

Symetricke napajeni ve vyslednem schematu pouzit nechci protoze je s tim zbytecna prace a neni to potreba. (Doufam :D)

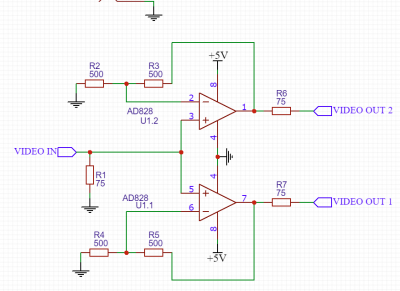

U tech obrazku "direct-connection" to je kamera primo pripojena na LCD. Druhy obrazek je "splitter" a to je prave prohnane pres tu lm833, abych znovu dostal impendanci 75ohmu po mereni arduinem. Kdyz ty dva obrazky porovnate tak ten obrazek "splitter" je vice rozmazany. Zvlaste je to patrne na ostruch hranach. Ale zase se me zda ze ma lepsi barvy :D.

To prave pricitam ze se ztrati vyzsi harmonicke ze signalu. Krmim to kamerou ktera ma sirku pasma 8Mhz, tusim ze klasika PAL je nekde kolem 6Mhz.
Uživatelský avatar
samec
Příspěvky: 6688
Registrován: 19 pro 2017, 00:00

#30 Příspěvek od samec »

error414-2 píše:... ale merit potrebuji na 75ohmove zatezi ...
to si nemyslím
error414-2 píše:... takze aby byl signal pruchozi musim znovu upravit impendanci pro koncove zarizeni.
tak buď jedno, alebo druhé

Merať na 75Ω záťaži potrebuješ na konci vedenia. (Kvôli odrazom.)
Ak meriaš na priechodzom vedení, zaťažovacou impedanciou je pokračujúce vedenie zakončené impedanciou na konci vedenia. (televízor)
A keď bude impedancia odbočky 10kΩ, tak si to koncové zariadenie tiež veľmi nevšimne, že je niečo v ceste.
