"Pomalost" LM324?

Problémy s návrhem, konstrukcí, zapojením, realizací elektronických zařízení

Moderátor: Moderátoři

Odpovědět
Zpráva
Autor
Uživatelský avatar
Ruprecht
Příspěvky: 1494
Registrován: 28 zář 2005, 00:00
Bydliště: ZČ + JM

"Pomalost" LM324?

#1 Příspěvek od Ruprecht »

Zbyl mi jeden operák v pouzdru, tak jsem si chtěl zablikat.
Překvapilo mě, že mi to ale funguje jen asi do 2kHz.
Děličem R4, R5 teče asi 200uA, edit: NEinvertující vstup je pověšený na výstup jiného LM324.
Je možné, že se LM324 tak dlouho vzpamatovává ze saturace?
Přílohy
(3.19 KiB) Staženo 157 x
Naposledy upravil(a) Ruprecht dne 21 dub 2013, 21:40, celkem upraveno 1 x.
Uživatelský avatar
breta1
Příspěvky: 3494
Registrován: 09 zář 2005, 00:00

#2 Příspěvek od breta1 »

Namaluj to celé i s napájením OZ a pleteš si invertující/neinvertující
Uživatelský avatar
Ruprecht
Příspěvky: 1494
Registrován: 28 zář 2005, 00:00
Bydliště: ZČ + JM

#3 Příspěvek od Ruprecht »

Samozřejmě neinvertující :) ...jsem se upsal
Napájení je symetrické +-12V, katoda LED jde na zem
p32
Příspěvky: 16428
Registrován: 13 led 2007, 00:00

#4 Příspěvek od p32 »

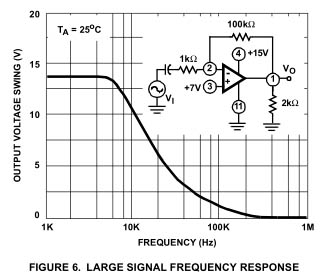

LM324
Přílohy
(25.26 KiB) Staženo 142 x
Uživatelský avatar
Markuus
Příspěvky: 11
Registrován: 14 dub 2013, 00:00

#5 Příspěvek od Markuus »

Zajímalo by mě celé to zapojení. K čemu konkrétně to má sloužit?
Mimochodem, blikání LEDky rychlostí 2 kHz přece nepoznáš, ta bude svítit. Maximálně tak jas bude záviset na střídě. Tak funguje PWM modulace, stmívače například. :wink:
Uživatelský avatar
Ruprecht
Příspěvky: 1494
Registrován: 28 zář 2005, 00:00
Bydliště: ZČ + JM

#6 Příspěvek od Ruprecht »

Jde o to, že při zvyšování kmitočtu nad 2kHz jsou na výstupu (14) nejdřív trojúhelníky do saturace + i -, při vyšším kmitočtu se zmenšují a od cca 5kHz zůstává výstup v záporné saturaci. Na vstupu jsou samozřejmě normální obdélníky cca 1V kolem komparační úrovně.

Graf je fajn, datasheet mám, podle toho mělo by ten šelmostroj měl fungovat i kousek nad 10kHz.

Ten komparátor má sloužit k indikaci překročení nastaveného napětí. U pomalé střídaviny bude "blikat" (2kHz samozřejmě "blikat" neuvidím), ale čekal jsem jen "nižší jas" při 50% střídě. Ale když operák nedává nic, tak je úplná tma :)
Uživatelský avatar
Hill
Administrátor
Příspěvky: 21239
Registrován: 10 zář 2004, 02:00
Bydliště: Jičín, Český ráj

#7 Příspěvek od Hill »

Pořád nevidím schéma, ale takto a podobně se chová tento operák při výrazně nesouměrné zátěži (i když odpor 10k není vlastně žádná zátěž).
Spíše bych šel cestou zmenšení rozkmitu - třeba tím, že dám LEDku do větve záporné zpětné vazby a proud jí nastavím příčným odporem. Prostě nedovolit, aby na výstupu rozkmit překročil nějakých 3-5V.
Ale, jak říkám: chybí další podstatné údaje, možná je chyba v celém zapojení a operák pracuje mimo rozsah normálních provozních podmínek, což mu při kmitočtech, na které stačí rychlostí při tak velké amplitudě, třeba příliš nevadí.
