Spinani a rozpinani jednim tlacitkem

Zpráva

#31 Příspěvek od **masar** » 03 bře 2010, 07:16

Zapojení dle breta1 má problém se zotavovací dobou MKO vs. dobou překmitnutí kontaktů relé. Druhým nedostatkem jsou "falešné" impulzy na výstupech po dobu překmitnutí relé.
Podívej se, jest-li tam tu škodnou ještě nemáš. :wink:

airarmy · #32 Příspěvek od **airarmy** » 03 bře 2010, 15:38

Tak ještě jednou díky. Už jsem to nabastlil do Eagla a mám připravenej plošňák, tak jak ho budu mít v packách a bude to zbastlené tak dám vědět.
Jinak mám tady ještě jeden dotázek.

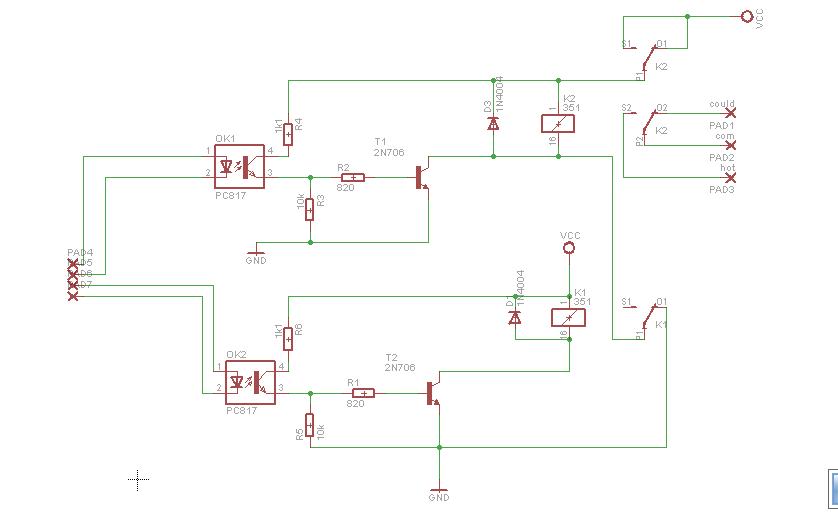

Bude to fungovat ???

Napajecí napětí 5V
R4 a R6 nevím jestli jsou dostačující.
A má to dělat že když sepne první foto tranzistor, tak se sepne relé K2 a když se OK1 rozepne zustane K2 stále seplé. Když se sepne OK2 sepne K1 a to odepne K2.
Doufám že jsem to popsal srozumitelně :oops:

A když né tak mě můžete :tlucek:

Díky

#33 Příspěvek od **masar** » 03 bře 2010, 19:29

Mohl bys popsat trochu blíže tvoje myšlenkové pochody při návrhu výše uvedeného schématu? Nějak mi to hlava nebere. :wink:

Podle tvého popisu (spíše přání) to fungovat nebude.

p.s. Přikládám ještě o něco jednodušší schema, než poslal breta1.

Andrea · #34 Příspěvek od **Andrea** » 03 bře 2010, 21:09

masar píše:p.s. Přikládám ještě o něco jednodušší schema, než poslal breta1.

Tady je vidět, k čemu jsou moje vynálezy.

airarmy · #35 Příspěvek od **airarmy** » 04 bře 2010, 10:46

No nevím ale pokusím se. Jedná se o to že vysílač vyšle signal (podle toho co navrhla Andrejka) no a přijmač ho přijme a sepne ten optočlen OK1 a ten sepne relé K2. A relé zůstane seplé po celou dobu dokud z vysílače nepřijde druhý signál a ten sepne přez druhý optočlen OK2 druhé relé K1 a rozpojí první relé.

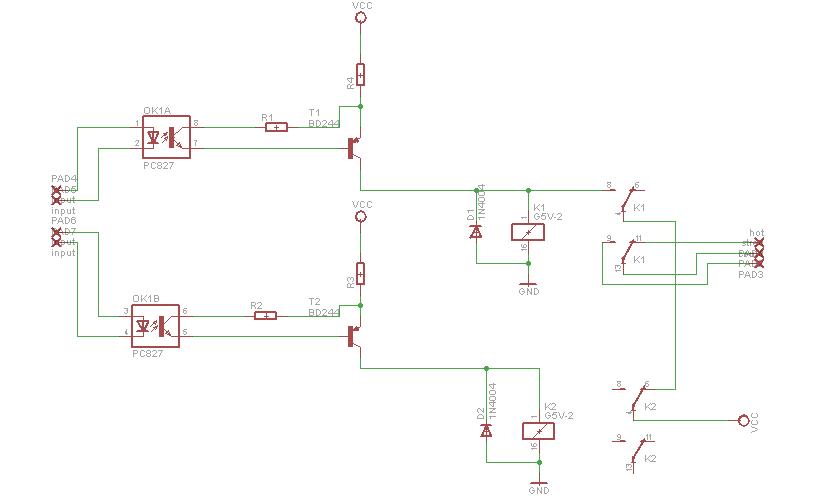

Tak jsem to trochu přepracoval, doufám že teď to bude ready. :oops:

#36 Příspěvek od **masar** » 04 bře 2010, 12:30

Tvůj návrh je opět zcela nefunkční. Raději realizuj zapojení od Andrea. To je 100%-ní. :wink:

p.s. Ještě k tomu tvému návrhu: PNP tranzistory se takto otevřít(sepnout) nedají.
Ale nic si z toho nedělej, i myšlení je třeba procvičovat.
Použij zapojení přijímače od Andrey. Je jednoduché, má jen jedno relé a stačí mu jen jeden přepínací kontakt (pokud ho potřebuješ). :wink:

Kdybys chtěl trvat na jiném řešení, můžeš použít tohle:

Petr-II · #37 Příspěvek od **Petr-II** » 05 bře 2010, 10:54

to Andrea: Muzu pozadat o hodnotu R3 a typ tranzistoru? Dekuji!

Andrea · #38 Příspěvek od **Andrea** » 05 bře 2010, 10:58

Petr-II píše:to Andrea: Muzu pozadat o hodnotu R3 a typ tranzistoru? Dekuji!

To musíš nejdřív prozradit, jaké je tam relé :wink:

Petr-II · #39 Příspěvek od **Petr-II** » 05 bře 2010, 12:05

Aha, ja si to schema chtel ulozit, protoze tusim, ze jej budu potrebovat. Nejak zevseobecnit by to neslo?

Andrea · #40 Příspěvek od **Andrea** » 05 bře 2010, 12:20

Petr-II píše:Nejak zevseobecnit by to neslo?

Šlo, tranzistor Q1, odpor R3 a dioda D1 :wink:

Pro relé s odporem cívky větším než 100Ohmů třeba BC548 + 2k2 + 1N4148.

Petr-II · #41 Příspěvek od **Petr-II** » 05 bře 2010, 12:29

Diky!

airarmy · #42 Příspěvek od **airarmy** » 05 bře 2010, 13:06

2Masar koukám že jsem pěkná lama

#43 Příspěvek od **masar** » 05 bře 2010, 13:36

Také jsem v lecčem lama. :wink:

airarmy · #44 Příspěvek od **airarmy** » 12 bře 2010, 12:39

2Masar jaký jsi tam použil tranzistor ? ? ?
Nebo je to fuck ???
Jinak dal jsem tam relé od fa.Omron G5V-2 s odporem 49 ohm

airarmy · #45 Příspěvek od **airarmy** » 12 bře 2010, 12:54

jo a ještě jedna otázečka, nevadí že jsem místo těch optočlenů PC827 použil WK16412 ? ? ?
Těch mám dost ty PC-čka bych musel kupovat :oops:

Když tak bych poprosil Andrejku jestli vtom jejím zapojení je můžu použít nebo to musím nějako upravit, ugradovat či jinak zbastli :wink:

Předem dííky

:):)
